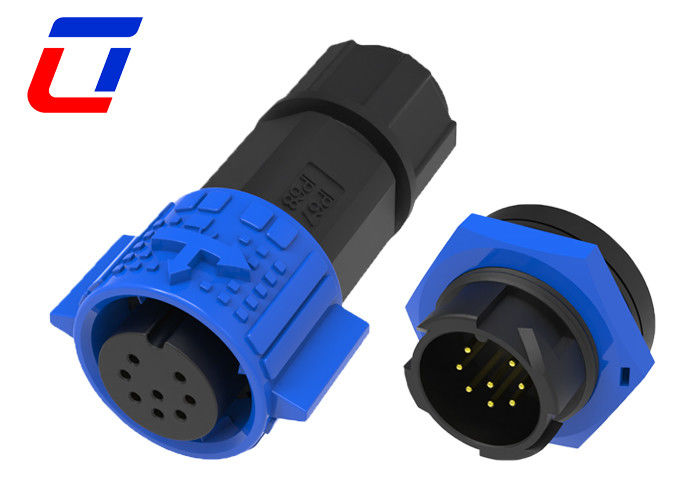

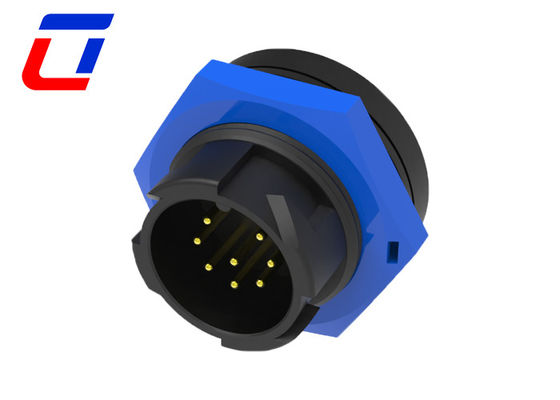

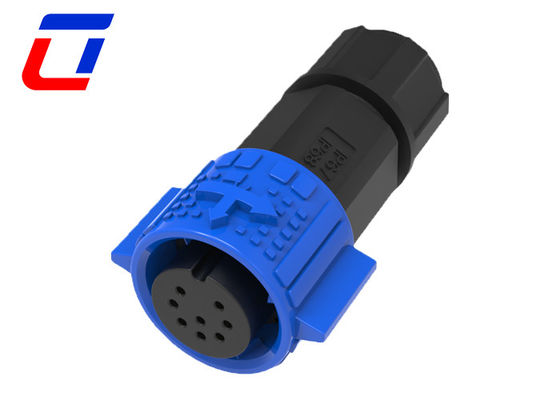

Connecteur circulaire à verrouillage rapide imperméable à l'eau pour LED
Une description rapide
Ce modèle de connecteurs est spécialisé pour diverses applications d'alimentation, conception facile d'opération dans le système de verrouillage push, il suffit d'une seconde pour insérer, puis il verrouillera automatiquement.
Dans ce modèle de connecteur, Power & Singal ensemble dans un ensemble de conception est de plus en plus populaire à de nombreux appareils, qui résolvent le connecteur de puissance et de signal séparés en utilisant parfaitement,spécialement pour l'application limitée en espace.
L'assemblage du câble disponible pour les connecteurs multi-points est pris en charge dans Ulinkcon, veuillez simplement partager la demande de câble en détail, un service personnalisé est disponible.
| Paramètres électriques |
| NLes Polonais |
6 épingles |
| Notation actuelle |
5A au maximum. |
| Rating de la tension |
300VAC au maximum |
| Voltage de durabilité |
Le régulateur de tension doit être équipé d'un système de régulation de tension. |
Principales caractéristiques
- Système de verrouillage rapide par poussée
- Options multi-noyaux: 2Pin, 3Pin, 4Pin, 5Pin pour la puissance
- 3+2Pin, 3+3Pin, 3+4Pin, 3+5Pin, 3+9Pin et 2+20Pin pour le signal de puissance combiné
- 6Pin,7Pin,8Pin,9Pin,10Pin,11Pin,12Pin,14Pin,16Pin et 18Pin pour le signal disponible
- Version d'assemblage sur le terrain:à la fois fil à fil et fil à carte options
- Courant nominal 20A pour une longue durée de fonctionnement
- Service d'assemblage de câbles pris en charge, bienvenue sur mesure
- OEM/ODM bienvenue
| Paramètres techniques |
| Résistance au contact |
10 mΩ maximum |
| Structure d'isolation |
500 MΩ à 500 VDC |
| Température de fonctionnement |
-40°C à +105°C |
| Classe IP |
IP67 (1m / 30min) lorsqu'il est apparié |
| Matériau de moisissure |
Le PA66 |
| Matériau de contact/terminal |
Lamière plaquée d'or |
| Matériau des joints |
D'une teneur en silicone |
| Paramètres de fonctionnement |
| Rating de la tension |
300VAC au maximum |
| Notation actuelle |
5A au maximum |
| Taille du fil min OD |
3.0 mm ~ 6,0 mm |
| Taille maximale du fil OD |
8.0 mm ~ 10.0 mm |
| Max.Série de section transversale du câble |
0.5 mm2 ~ 2,5 mm2 |
Industrie de l'application
- Lumières de croissance
- Application des communications
- machines de codage des produits
- le code du produit de l'inventaire
- systèmes à jet d'encre
- Système solaire
- équipement à jet d'encre industriel
- Équipement électrique
- Équipement de laboratoire de médecine légale et de pathologie
- Équipement de communication
- Machines lourdes
Esquisse de conception
Questions fréquentes
1Q: Êtes-vous une usine ou une société commerciale?
R: Nous sommes une usine située dans le parc industriel d'Ulinkcon, dans le district de Bao'an, à Shenzhen, en Chine
2Q: Comment acheter vos produits?
R: Vous devez faire ce qui suit:
* Confirmez la note actuelle et le nombre de contacts
* Confirmer le style d'assemblage
* Confirmer le câble
* Confirmez la longueur et le matériel du câble.
3. Q: Comment puis-je obtenir des échantillons?
R: C'est un honneur pour moi de vous offrir des échantillons, et le fret doit être payé par vous-même. Vous pouvez me dire votre numéro de messagerie et votre adresse de détail, alors je peux vous envoyer un échantillon à la fois.
4Q: Combien de matériaux pouvez-vous fournir?
R: Il y a des matériaux différents du connecteur et du câble, nous utilisons généralement du PVC/Nylon pour le connecteur du produit, le PVC/ caoutchouc/silicone a été utilisé dans le câble.Bien sûr, nous pouvons également selon vos exigences pour choisir le matériau.
