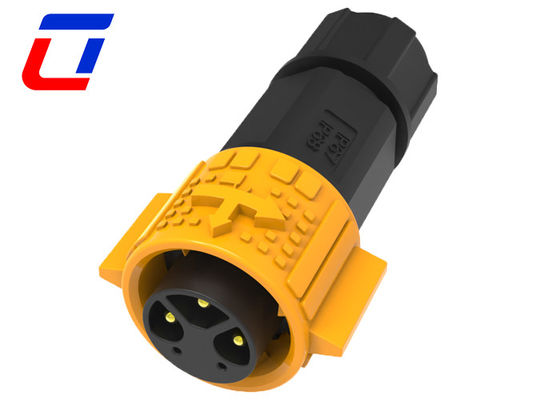

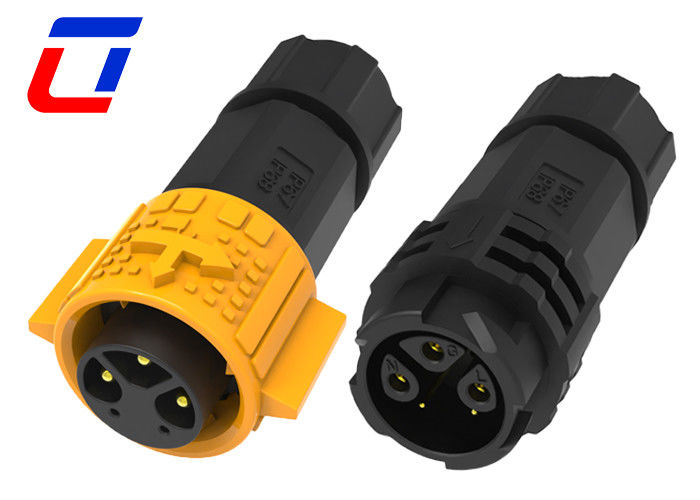

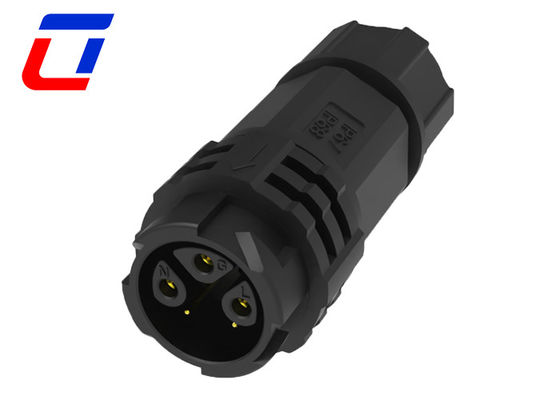

3+2 broches connecteur mâle femelle imperméable à l'eau 15A connecteur de signal de puissance circulaire

Connecteurs masculins et féminins imperméables à l' eau 3+2Pin, connecteur circulaire imperméable à l' eau combiné pour le signal de puissance

Détails rapides du connecteur imperméable à l'eau 5Pin

Ce connecteur de modèle M19 est spécialisé pour diverses applications combinées de signaux de puissance, conception facile d'opération dans le système de verrouillage push, il suffit d'une seconde pour insérer, puis il verrouillera automatiquement.

Power & Singal ensemble dans un ensemble de conception devient de plus en plus populaire à de nombreux appareils, qui résolvent la puissance et le connecteur de signal séparés en utilisant parfaitement,spécialement pour l'application limitée en espace.

L'assemblage du câble disponible pour les connecteurs multi-points est pris en charge dans Ulinkcon, veuillez simplement partager la demande de câble en détail, un service personnalisé est disponible.

Principales caractéristiques

• Système de verrouillage rapide par poussée
• Options multi-noyaux: 2Pin, 3Pin, 4Pin, 5Pin pour la puissance
• 3+2Pin, 3+3Pin, 3+4Pin, 3+5Pin, 3+9Pin et 2+20Pin pour le signal de puissance combiné
• 6Pin,7Pin,8Pin,9Pin,10Pin,11Pin,12Pin,14Pin,16Pin et 18Pin pour le signal disponible
• Version d'assemblage sur le terrain:à la fois fil à fil et fil à carte options
• Courant nominal 20A pour une longue durée de fonctionnement
• Service d'assemblage de câbles pris en charge, bienvenue sur mesure
• OEM/ODM bienvenue
• Nom du produit:Connecteur de câble imperméable M19
• Spécifications:Accouplement mâle-femme droit, accouplement mâle-femme au coude, câble monté à l'avant, câble monté à l'arrière, moulage par injection intégré
• Mode de couplage:Auto-verrouillage
• Numéro des broches:2 à 22 broches
• Connectez-vous.Type d'assemblage et type d'injection disponibles
• Réseau:Montage avant, montage arrière, montage PCB
• Grade d'étanchéité:Pour les appareils électroniques
• Type de connecteur:Écrou de verrouillage d'assemblage;Soudure d'assemblage;Injection par câble
• Émetteur de fil:1.0 à 6.0 mm2 (18AWG à 10AWG)
• Range de câblage assemblé: 6,0 mm~16 mm;Forgeage 6,0 mm~16,5 mm
• Durée de vie:3000 fois
• Température applicable:-40°C à 105°C

Industrie de l'application

• Application des communications
• machines de codage des produits
• le code du produit de l'inventaire
• systèmes à jet d'encre
• Système solaire
• équipement à jet d'encre industriel
• Équipement électrique
• Équipement de laboratoire de médecine légale et de pathologie
• Équipement de communication
• Machines lourdes

Dimension de la production

Plus de détails techniques

Questions fréquentes

Q1:Quelle est la tension nominale?

A1:La tension nominale, également connue sous le nom de tension de fonctionnement, dépend principalement du matériau d'isolation du connecteur utilisé, de l'espacement entre la taille du contact.Certains composants ou dispositifs à une tension inférieure à sa tension nominale peuvent ne pas être complétés pour leurs fonctions..

Q2:Quel est le courant nominé?

A2: courant nominal, également connu sous le nom de courant de fonctionnement. Avec la tension nominale, comme dans le cas en dessous du courant nominal, la prise d'air en général peut fonctionner correctement.par la conception thermique du connecteur pour répondre aux exigences du courant nominal, car en contact avec un courant de débit dépassé, en raison de la résistance du conducteur et de la résistance de contact, le contact sera la chaleur.le bouchon endommagera l'isolation et la formation d'une exposition à l'air à la surface du revêtement pour ramollir, entraînant un échec.

Q3:Comment choisir le connecteur approprié?

A3: Je ne sais pas.Vous devez faire ce qui suit:
* Confirmez la note actuelle et le nombre de contacts
* Confirmer le style d'assemblage doit pré-cable ou non.
* Confirmer la mesure du câble
* Confirmez la longueur et le matériel du câble.

Q4: Quelle est la MOQ?

R1: Notre MOQ est de 1pcs.
Q5:Quand envoyez-vous ma commande?

A2: normalement 2-3 jours après réception de votre paiement, mais il peut être négocié en fonction de la quantité de commande et du calendrier de production.
Q6: Puis-je avoir une étiquette personnalisée?

A3:Oui, bien sûr, vous pouvez faire votre propre étiquette privée et emballage, si vous avez besoin de concevoir l'emballage, nous avons également un designer professionnel pour vous servir.
