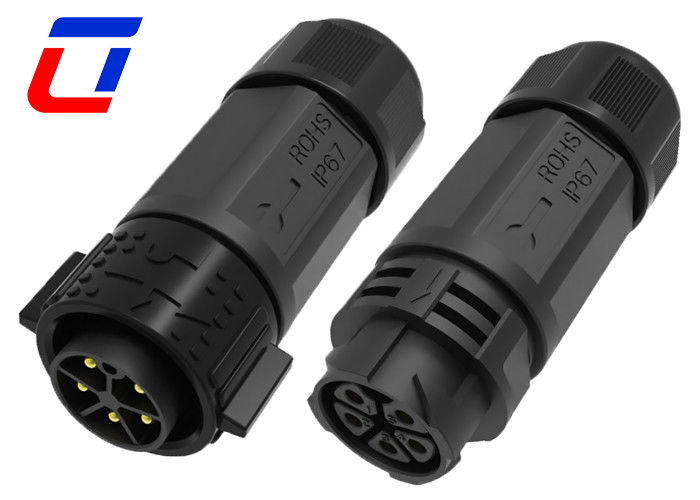

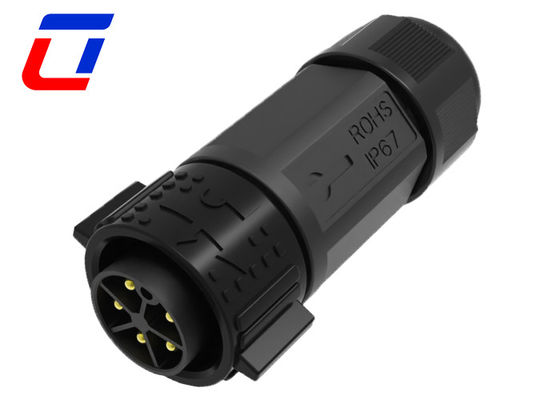

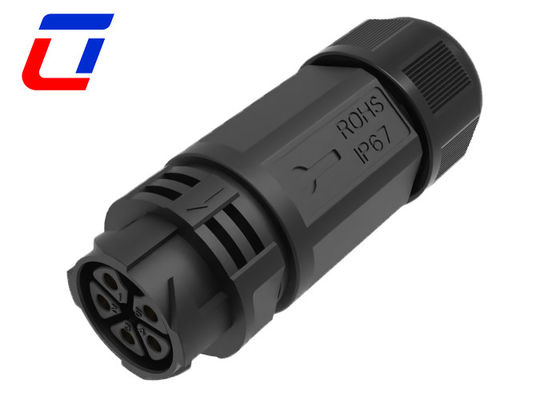

Connecteur de câble imperméable à l'eau à 5 broches mâle femelle en forme ronde extérieure
Industrie de l'application
- Application des communications
- machines de codage des produits
- le code du produit de l'inventaire
- systèmes à jet d'encre
- Système solaire
- équipement à jet d'encre industriel
- Équipement électrique
- Équipement de laboratoire de médecine légale et de pathologie
- Équipement de communication
- Machines lourdes
Principales caractéristiques
- Système de verrouillage rapide par poussée
- Options multi-noyaux: 2Pin, 3Pin, 4Pin, 5Pin, 3+2Pin, 3+3Pin, 3+9Pin, 3+13Pin, 5+2Pin et 2+20Pin disponibles
- Version d'assemblage sur le terrain:à la fois fil à fil et fil à carte options
- Connecteur imperméable à l'eau à courant nominal élevé bon choix jusqu'à 50A pour un long temps de travail
- Service d'assemblage de câbles pris en charge, bienvenue sur mesure
- OEM/ODM bienvenue
Détails rapides du connecteur imperméable IP67
Ce modèle de connecteurs est spécialisé pour diverses applications d'alimentation, conception facile d'opération dans le système de verrouillage push, il suffit d'une seconde pour insérer, puis il verrouillera automatiquement.Les deux terminaux de vis et les terminaux de soudure sont disponibles en option.
Grâce à ses terminaux à vis, le soudage n'est pas nécessaire et l'installation ne prend que quelques minutes en version d'assemblage sur le terrain.qui est la solution parfaite pour faire vos propres câbles de connexion imperméables facilement.
C'est aussi un bon choix pour les applications qui demandent des connexions de fil dans la soudure avec la taille de broche de contact appropriée.
| Paramètres électriques |
| NLes Polonais |
Connecteur étanche à 5 broches |
| Notation actuelle |
30A au maximum |
| Rating de la tension |
600VAC au maximum |
| Voltage de durabilité |
Le système d'alimentation doit être équipé d'un système d'alimentation électrique. |
| Paramètres techniques |
| Résistance au contact |
10 mΩ maximum |
| Structure d'isolation |
500 MΩ à 500 VDC |
| Température de fonctionnement |
-40°C à +105°C |
| Classe IP |
Pour les véhicules à moteur électrique |
| Matériau de moisissure |
Le PA66 |
| Matériau de contact/terminal |
Lamière plaquée d'or |
| Matériau des joints |
D'une teneur en silicone |
| Paramètres de fonctionnement |
| Rating de la tension |
600VAC au maximum |
| Notation actuelle |
30A au maximum |
| Taille du fil min OD |
6.5 mm ~ 10 mm |
| Taille maximale du fil OD |
10.5 mm ~ 18 mm |
| Max.Série de section transversale du câble |
0.5 mm2 ~ 6.0 mm2 |
Dimension de la production
Plus de détails techniques
Questions fréquentes
Q1:Quelle est la tension nominale?
A1:La tension nominale, également connue sous le nom de tension de fonctionnement, dépend principalement du matériau d'isolation du connecteur utilisé, de l'espacement entre la taille du contact.Certains composants ou dispositifs à une tension inférieure à sa tension nominale peuvent ne pas être complétés pour leurs fonctions..
Q2:Quel est le courant nominé?
A2: courant nominal, également connu sous le nom de courant de fonctionnement. Avec la tension nominale, comme dans le cas en dessous du courant nominal, la prise d'air en général peut fonctionner correctement.par la conception thermique du connecteur pour répondre aux exigences du courant nominal, car en contact avec un courant de débit dépassé, en raison de la résistance du conducteur et de la résistance de contact, le contact sera la chaleur.le bouchon endommagera l'isolation et la formation d'une exposition à l'air à la surface du revêtement pour ramollir, entraînant un échec.
Q3:Comment choisir le connecteur approprié?
A3: Je ne sais pas.Vous devez faire ce qui suit:
* Confirmez la note actuelle et le nombre de contacts
* Confirmer le style d'assemblage doit pré-cable ou non.
* Confirmer la mesure du câble
* Confirmez la longueur et le matériel du câble.
