Aperçu ProduitsConnecteur hommes-femmes imperméable

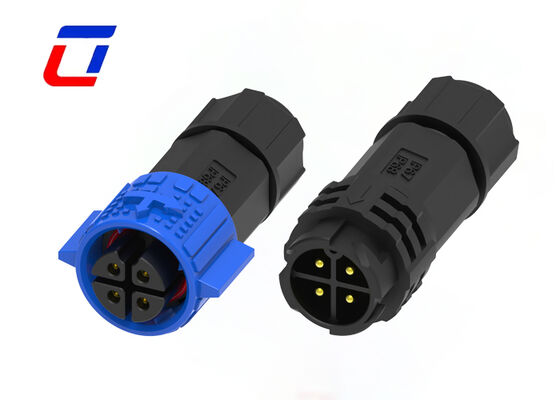

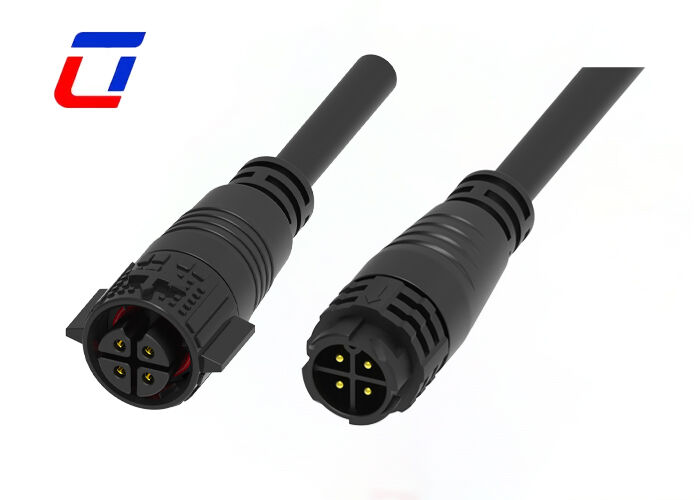

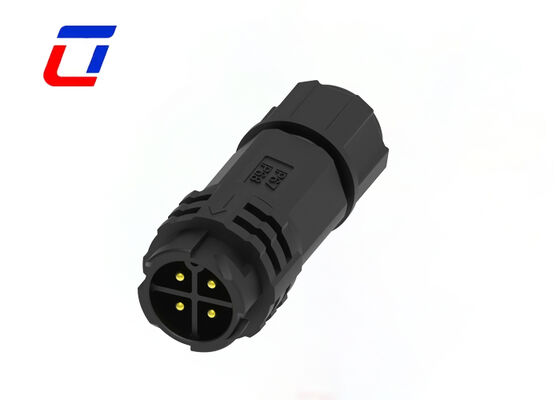

IP67 étanche à l'eau M19 4 broches connecteur extérieur mâle à femelle

IP67 étanche à l'eau M19 4 broches connecteur extérieur mâle à femelle

  • IP67 étanche à l'eau M19 4 broches connecteur extérieur mâle à femelle
  • IP67 étanche à l'eau M19 4 broches connecteur extérieur mâle à femelle
  • IP67 étanche à l'eau M19 4 broches connecteur extérieur mâle à femelle
  • IP67 étanche à l'eau M19 4 broches connecteur extérieur mâle à femelle
IP67 étanche à l'eau M19 4 broches connecteur extérieur mâle à femelle
Détails sur le produit:
Lieu d'origine: Chine
Nom de marque: Ulinkcon
Certification: CE/Rohs/TUV/UL
Numéro de modèle: M19
Conditions de paiement et expédition:
Quantité de commande min: Négociation
Prix: Négociable
Détails d'emballage: 1. sac en plastique;2. Carton;3Selon les exigences du client
Délai de livraison: 3 à 6 jours ouvrables
Conditions de paiement: T/T, D/P, L/C, D/A , Western Union, MoneyGram
Capacité d'approvisionnement: 100 000 paires Montly
Contact
Description de produit détaillée
Pin: 4Pin Current rating: 15A
Rated voltage: 300V Gender: Male to Female
Connector type: Quick connector Material: Nylon
Color: Red Blue White Black Yellow Flame-resistant rating: UL94-V0
Mettre en évidence:

Connecteur M19 imperméable IP67

,

Connecteur à 4 broches mâle femelle

,

connecteur électrique étanche à l'eau extérieur

Connecteur extérieur M19 4 broches mâle à femelle étanche IP67



Description rapide



Le connecteur M19 4 broches mâle-femelle étanche IP67 est spécialement conçu pour les applications extérieures, agissant comme un "lien" fiable pour la transmission de puissance et de signaux dans les environnements en plein air. Conçu avec une structure d'accouplement mâle-femelle pour un assemblage intuitif, il s'adapte parfaitement aux systèmes d'éclairage extérieur, aux équipements de sécurité, aux capteurs agricoles et aux appareils électroniques paysagers, résolvant efficacement les problèmes de transmission causés par la pluie, la rosée, la poussière et les changements de température soudains.

La configuration optimisée à 4 broches élargit son champ d'application : elle prend en charge la transmission simultanée d'une alimentation basse tension et de signaux à deux canaux, ce qui la rend adaptée aux appareils extérieurs intelligents tels que les lampadaires LED à intensité variable, les caméras de sécurité à détection de mouvement et les détecteurs d'humidité du sol. Le boîtier circulaire M19 standard présente une taille compacte, qui peut être installée de manière transparente sur les mâts de lampes, les supports d'équipement ou les boîtes de jonction extérieures, sans occuper d'espace excessif tout en assurant un accouplement stable.



Principales caractéristiques



  • Système de verrouillage rapide à bouton-poussoir
  • Options multi-cœurs : 2 broches, 3 broches, 4 broches, 5 broches pour l'alimentation
  • 3+2 broches, 3+3 broches, 3+4 broches, 3+5 broches, 3+9 broches et 2+20 broches pour la combinaison signal d'alimentation
  • 6 broches, 7 broches, 8 broches, 9 broches, 10 broches, 11 broches, 12 broches, 14 broches, 16 broches et 18 broches pour le signal disponible
  • Version assemblage sur site : options fil à fil et fil à carte
  • Courant nominal de 20A pour un fonctionnement de longue durée
  • Service d'assemblage de câbles pris en charge, bienvenue pour la personnalisation
  • OEM/ODM bienvenus



Paramètres électriques
Nombre de pôles 4 broches
Intensité nominale 15A max.
Tension nominale 300VAC max
Tension de tenue 1000VAC @ 60 s.



Paramètres techniques
Résistance de contact 10 mΩ max
Structure d'isolation 500 MΩ à 500VDC
Température de fonctionnement -40°C ~ +105°C
Classe IP IP67 (1m / 30min) lorsqu'il est accouplé
Matériau du moule PA66
Matériau du contact/borne Laiton plaqué or
Matériau du joint Silicone



Paramètres de fonctionnement
Tension nominale 600VAC max
Intensité nominale 15A max
Taille de fil minimale OD 3.0mm ~ 6.0mm
Taille de fil maximale OD 8.0mm ~ 10.0mm
Section transversale maximale du câble 0.5mm2 ~ 2.5mm2



Industries d'application



  • Lampes de croissance
  • Applications de communication
  • machines de codage de produits
  • codage des produits en inventaire
  • systèmes à jet d'encre
  • Système solaire
  • équipement à jet d'encre industriel
  • Équipement d'alimentation électrique
  • Équipement de laboratoire médico-légal et pathologique
  • Équipement de communication
  • Machines lourdes



Croquis de conception



IP67 étanche à l'eau M19 4 broches connecteur extérieur mâle à femelle 0

IP67 étanche à l'eau M19 4 broches connecteur extérieur mâle à femelle 1



FAQ



1. Q : Êtes-vous une usine ou une société commerciale ?
R : Nous sommes une usine. Située dans le parc industriel Ulinkcon, district de Bao'an, Shenzhen, Chine

2. Q : Prenez-vous en charge la personnalisation des produits ?
R : Oui, la personnalisation est disponible pour les spécifications, les couleurs, les logos et l'emballage. Veuillez fournir vos exigences détaillées, et nous vous ferons un devis en conséquence avec un processus de confirmation d'échantillon.

3. Q : Comment puis-je obtenir des échantillons ?

R : C'est un honneur pour moi de vous offrir des échantillons, et le fret doit être payé par vous-même. Vous pouvez me faire connaître votre numéro de messagerie et votre adresse détaillée, puis je peux vous envoyer un échantillon immédiatement.

4. Q : Quelles méthodes d'expédition proposez-vous ? Quel est le délai de livraison ?
R : Nous proposons plusieurs options d'expédition : 1) Courrier (DHL/UPS/FedEx) : 3 à 7 jours ouvrables pour les petits colis ; 2) Fret aérien : 7 à 15 jours ouvrables ; 3) Fret maritime : 20 à 45 jours ouvrables. Le délai de livraison varie selon la destination et la méthode d'expédition.
