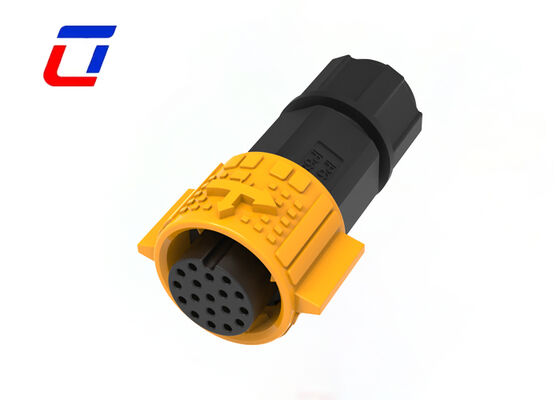

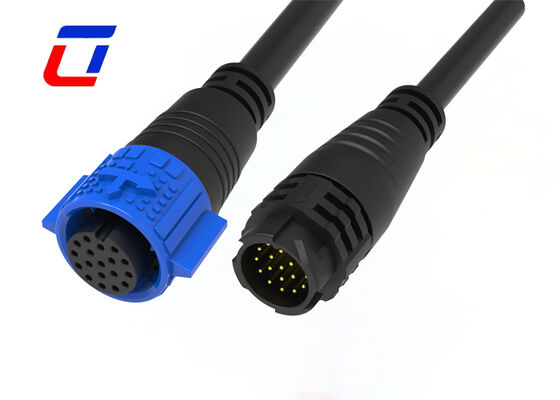

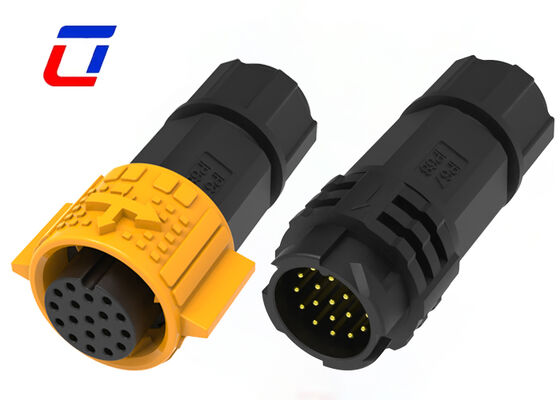

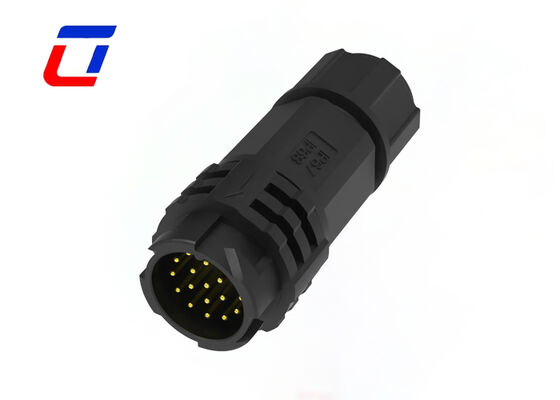

Name: Connecteur circulaire à 18 broches M19 fil à fil Connecteurs électriques à verrouillage rapide extérieur
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M19
Availability: InStock

Aperçu Produits Connecteur imperméable extérieur

Connecteur circulaire à 18 broches M19 fil à fil Connecteurs électriques à verrouillage rapide extérieur

Détails sur le produit:

Lieu d'origine:	Chine
Nom de marque:	Ulinkcon
Certification:	CE/Rohs/TUV/UL
Numéro de modèle:	M19

Conditions de paiement et expédition:

Quantité de commande min:	Négociation
Prix:	Négociable
Détails d'emballage:	1. sac en plastique;2. Carton;3Selon les exigences du client
Délai de livraison:	3 à 6 jours ouvrables
Conditions de paiement:	T/T, D/P, L/C, D/A , Western Union, MoneyGram
Capacité d'approvisionnement:	100 000 paires Montly

Contact

Description de produit détaillée

Pin:	18Pin	Current rating:	5A
Rated voltage:	300V	Connector type:	Quick connector
Material:	Nylon	Color:	Blue White Red Yellow
Flame-resistant rating:	UL94-V0
Mettre en évidence:	connecteur circulaire à 18 broches M19 , connecteur de fil étanche extérieur , connecteur électrique à verrouillage rapide

Connecteur circulaire 18 broches M19 fil à fil connecteurs électriques à verrouillage rapide pour extérieur

Description rapide

Connexion haute densité à 18 broches : Doté de 18 broches alignées avec précision, le connecteur permet la transmission simultanée de plusieurs circuits d'alimentation et de signaux dans un facteur de forme M19 compact. Cette conception haute densité élimine le besoin de plusieurs connecteurs, ce qui permet d'économiser de l'espace d'installation et de simplifier les schémas de câblage pour les configurations électriques extérieures complexes.
Protection environnementale de qualité extérieure : Conçu avec un boîtier scellé et des matériaux résistants aux intempéries, le connecteur atteint un indice de protection IP67. Il résiste efficacement à la pluie, à la neige, à la poussière, aux rayons UV et aux fluctuations de température, assurant des performances stables dans les environnements extérieurs difficiles tels que les jardins, les chantiers de construction et les installations en bord de rue.
Mécanisme d'accouplement à verrouillage rapide : La conception intégrée à verrouillage rapide permet un accouplement et un désaccouplement sans outil et en une seule étape. Une simple action de poussée et de clic fixe solidement les connecteurs mâle et femelle, empêchant toute déconnexion accidentelle causée par le vent, les vibrations ou l'intervention humaine, tout en réduisant le temps d'installation jusqu'à 50 % par rapport aux connecteurs filetés traditionnels.
Connexion fil à fil sécurisée : Optimisé pour les applications fil à fil, le connecteur adopte une méthode de terminaison par sertissage ou soudure fiable (en option) qui assure un contact électrique solide et une excellente conductivité. Les broches de contact sont en alliage de cuivre plaqué or, ce qui minimise la résistance de contact et empêche l'oxydation, même dans des conditions extérieures à forte humidité.

Principales caractéristiques

Système de libération rapide à verrouillage par bouton-poussoir
Options multi-cœurs : 2 broches, 3 broches, 4 broches, 5 broches pour l'alimentation
3+2 broches, 3+3 broches, 3+4 broches, 3+5 broches, 3+9 broches et 2+20 broches pour la combinaison alimentation/signal
6 broches, 7 broches, 8 broches, 9 broches, 10 broches, 11 broches, 12 broches, 14 broches, 16 broches et 18 broches pour signal disponible
Version assemblage sur site : options fil à fil et fil à carte
Courant nominal de 20 A pour un fonctionnement de longue durée
Service d'assemblage de câbles pris en charge, bienvenue pour la personnalisation
OEM/ODM bienvenus

Secteurs d'application

Lampes de croissance
Applications de communication
Machines de codage de produits
Codage des produits d'inventaire
Systèmes à jet d'encre
Système solaire
Équipement à jet d'encre industriel
Équipement d'alimentation électrique
Équipement de laboratoire médico-légal et pathologique
Équipement de communication
Machines lourdes

Paramètres électriques
Nombre de pôles	18 broches
Intensité nominale	5 A max.
Tension nominale	300 VAC max
Tension de tenue diélectrique	1500 VAC à 60 s.

Paramètres techniques
Résistance de contact	10 mΩ max
Structure d'isolation	500 MΩ à 500 VCC
Température de fonctionnement	-40 °C ~ +105 °C
Classe IP	IP67 (1 m / 30 min) lorsqu'il est accouplé
Matériau du moule	PA66
Matériau de contact/borne	Laiton plaqué or
Matériau d'étanchéité	Silicone

Paramètres de fonctionnement
Tension nominale	300 VAC max
Intensité nominale	5 A max
Diamètre extérieur minimal du fil	3,0 mm ~ 6,0 mm
Diamètre extérieur maximal du fil	8,0 mm ~ 10,0 mm
Section transversale maximale du câble	0,5 mm² ~ 2,5 mm²

Esquisse de conception

FAQ

1. Q : Êtes-vous une usine ou une société commerciale ?
R : Nous sommes une usine. Située dans le parc industriel Ulinkcon, district de Bao'an, Shenzhen, Chine

2. Q : Comment acheter vos produits ?
R : Vous devez procéder comme suit :
* Confirmer l'intensité nominale et le nombre de contacts
* Confirmer le style d'assemblage
* Confirmer le calibre du fil du câble
* Confirmer la longueur et le matériau du câble.

3. Q : Puis-je payer après avoir reçu la marchandise ?

R :Pour une première coopération, un paiement anticipé est requis pour assurer le bon déroulement de la production. Pour les clients de confiance à long terme, des conditions de paiement flexibles peuvent être discutées après plusieurs commandes réussies.

4. Q : Combien de matériaux pouvez-vous fournir ?
R : Il existe différents matériaux pour le connecteur et le câble, nous utilisons généralement du PVC/Nylon pour fabriquer le connecteur, du PVC/caoutchouc/silicone pour le câble. Bien sûr, nous pouvons également choisir le matériau en fonction de vos exigences.
