Aperçu ProduitsConnecteur imperméable extérieur

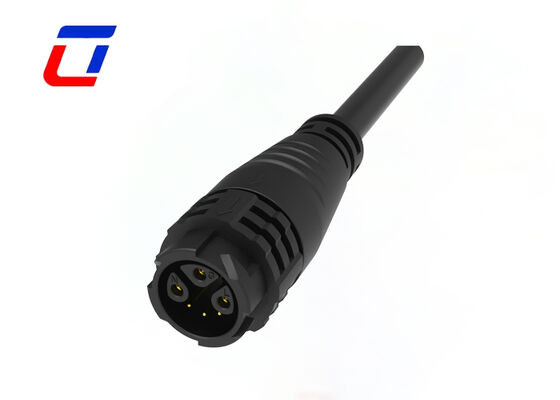

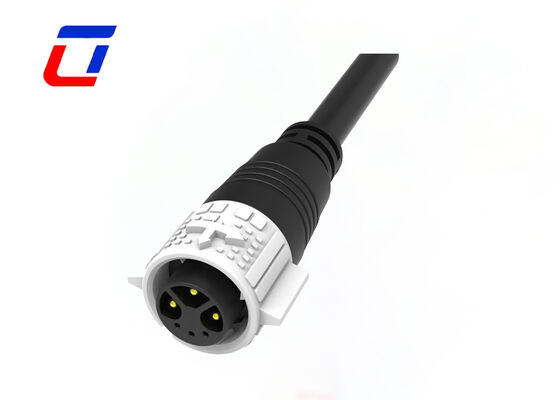

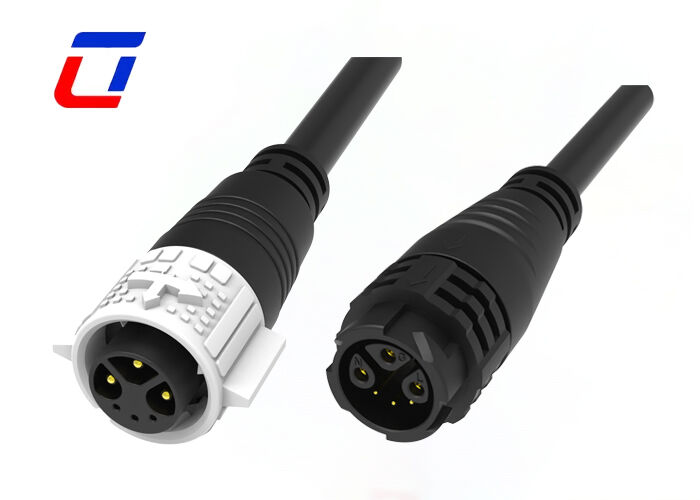

Connecteur fil à fil étanche M19 3+3 broches 15A Connecteur rapide

Connecteur fil à fil étanche M19 3+3 broches 15A Connecteur rapide

  • Connecteur fil à fil étanche M19 3+3 broches 15A Connecteur rapide
  • Connecteur fil à fil étanche M19 3+3 broches 15A Connecteur rapide
  • Connecteur fil à fil étanche M19 3+3 broches 15A Connecteur rapide
Connecteur fil à fil étanche M19 3+3 broches 15A Connecteur rapide
Détails sur le produit:
Lieu d'origine: Chine
Nom de marque: Ulinkcon
Certification: CE/Rohs
Numéro de modèle: M19
Conditions de paiement et expédition:
Quantité de commande min: Négociation
Prix: Négociable
Détails d'emballage: boîte
Délai de livraison: 5 à 8 jours ouvrables
Conditions de paiement: T/T, D/A, D/P, MoneyGram, L/C
Capacité d'approvisionnement: 100000 paires par mois
Contact
Description de produit détaillée
Number of Pins: 3+3PIN Waterproof Rating: IP67
Current: 15A Temperature Range: -40℃~+105℃
Protection level: IP67 Flame-resistant rating: UL94-V0
Mettre en évidence:

Connecteur fil M19 étanche

,

Connecteur rapide 3+3 broches

,

Connecteur étanche 15A pour extérieur

Connecteur de fil à fil étanche M19 3+3 Pin 15A Connecteur rapide



Principales caractéristiques

  • Système de verrouillage rapide par poussée
  • Options multi-noyaux: 2Pin, 3Pin, 4Pin, 5Pin pour la puissance
  • 3+2Pin, 3+3Pin, 3+4Pin, 3+5Pin, 3+9Pin et 2+20Pin pour le signal de puissance combiné
  • 6Pin,7Pin,8Pin,9Pin,10Pin,11Pin,12Pin,14Pin,16Pin et 18Pin pour le signal disponible
  • Version d'assemblage sur le terrain:à la fois fil à fil et fil à carte options
  • Courant nominal 20A pour une longue durée de fonctionnement
  • Service d'assemblage de câbles pris en charge, bienvenue sur mesure
  • OEM/ODM bienvenue



Détails rapides de 3+3PinConnecteur mâle femelle



Les épingles d'alimentation principales à 3 broches sont fabriquées en alliage de cuivre plaqué doré à grande section, spécialement conçues pour transporter un courant élevé de 15 A et réduire les pertes de chaleur;les broches auxiliaires à 3 broches sont responsables de la transmission du signal, et réduire les interférences de puissance grâce à une conception indépendante de blindage, en s'adaptant aux besoins de connexion intégrée "puissance + signal" des capteurs,des contrôles et autres équipements sans connecteurs supplémentaires.

Optimiser la capacité de charge du courant pour les besoins des équipements de puissance moyenne. La résistance de contact des broches de puissance est ≤3mΩ et la conception tordue à plusieurs brins améliore la résistance à la fatigue,éviter la déformation des broches causée par une utilisation à long terme à fort courantLes terminaisons de support sont réchauffées à haute température et sont solidement reliées aux fils, ce qui réduit le risque de chauffage des joints.



Caractéristiques du type de produit
Système de connexion Cable à câble
Étanches - Oui, oui.
Le connecteur et le contact se terminent à Fil et câble
Type de connecteur circulaire Plug, réceptacle
Type de coquille Carcasse en plastique
Type de produit Kit de connecteurs
Caractéristiques de la configuration
Nombre de postes 3 + 3
Nombre de positions de signaux 3
Contacts préchargés - Oui, oui.
Caractéristiques électriques
Voltage de fonctionnement (VAC) 600 V au maximum.
Voltage de travail (VDC) 600 V au maximum.
Caractéristiques du corps
Matériau de la coquille Le PA66
Matériau d'isolation du connecteur circulaire Thermoplastique à faible risque d'incendie
Fermé hermétiquement - Oui, oui.
Style d'entrée Côté
Type de protection de l'environnement Élastomère scellé, hermétiquement scellé
Matériau de l'anneau O Élastomère scellé, hermétiquement scellé
Protection de l'environnement - Oui, oui.
Caractéristiques de contact
Rating de courant de contact (max) (A). 15A au maximum.
Type de contact du connecteur circulaire Résistant à la compression
Accrochage mécanique
Type de montage du connecteur Montage du câble (suspendu librement)
Type d'alignement de l'accouplement - À clé.
Rétention de l'accouplement Avec
Les dimensions
Taille du fil (AWG) 20AWG, 18AWG et 16AWG,14AWG,
Conditions d'utilisation
Plage de température de fonctionnement (°C) -40 ~ 105°C
Niveau d'étanchéité IP Pour la protection contre la corrosion
Niveau d'étanchéité à la poussière IP 6
Normes de l'industrie
Classification UL de la flammabilité Le produit doit être soumis à un contrôle de qualité.



Industrie de l'application



  • Application des communications
  • machines de codage des produits
  • le code du produit de l'inventaire
  • systèmes à jet d'encre
  • Système solaire
  • équipement à jet d'encre industriel
  • Équipement électrique
  • Équipement de laboratoire de médecine légale et de pathologie
  • Équipement de communication
  • Machines lourdes



Dimension de la production



Connecteur fil à fil étanche M19 3+3 broches 15A Connecteur rapide 0



Plus de détails techniques



Connecteur fil à fil étanche M19 3+3 broches 15A Connecteur rapide 1



Questions fréquentes

Q1:Quelle est la tension nominale?

A1:La tension nominale, également appelée tension de fonctionnement, dépend principalement du matériau d'isolation du connecteur utilisé, de l'espacement entre la taille du contact.Certains composants ou dispositifs à une tension inférieure à sa tension nominale peuvent ne pas être complétés pour leurs fonctions..

Q2: Quelle est la différence?Qui est responsable du dédouanement?

R2: Je ne sais pas.Nous fournirons des documents complets de dédouanement (facture commerciale, liste d'emballage, connaissement, rapports de certification).Les frais de dédouanement et les droits sont à la charge de l'acheteur (conditions EXW/FOB)Nous pouvons vous aider avec la préparation des documents si nécessaire.

Q3:Comment choisir le connecteur approprié?

A3: Je ne sais pas.Vous devez faire ce qui suit:
* Confirmez la note actuelle et le nombre de contacts
* Confirmer le style d'assemblage doit pré-cable ou non.
* Confirmer la mesure du câble
* Confirmez la longueur et le matériel du câble.
