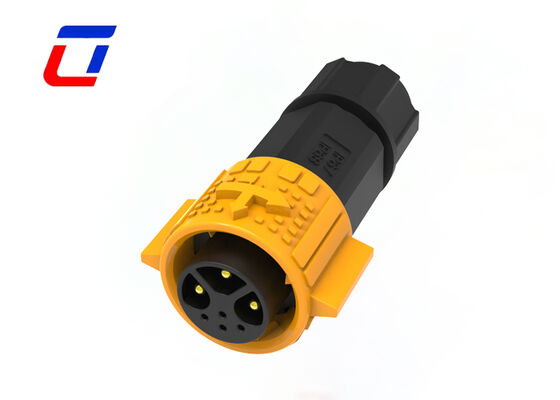

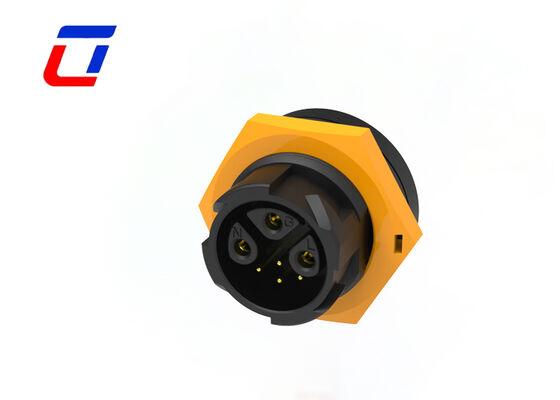

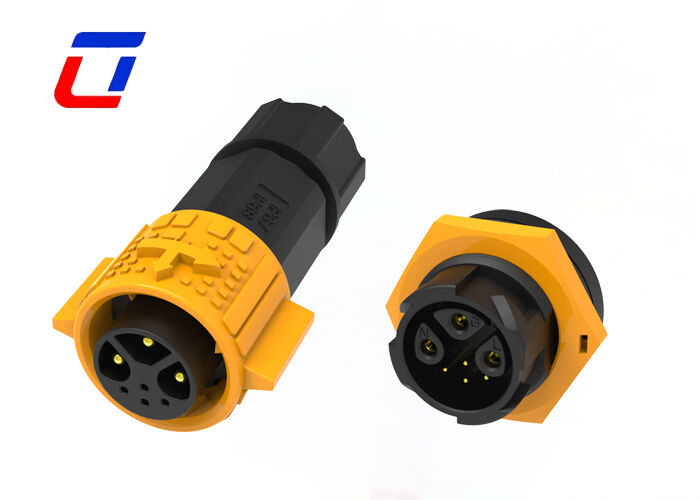

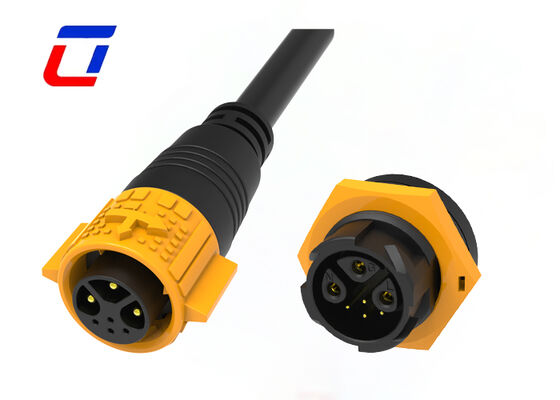

Name: Connecteur imperméable à l'eau extérieur M19 3+4 broche IP67 Connecteur imperméable à l'eau fil à bord
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M19
Availability: InStock

Aperçu Produits Connecteur imperméable de LED

Connecteur imperméable à l'eau extérieur M19 3+4 broche IP67 Connecteur imperméable à l'eau fil à bord

Détails sur le produit:

Lieu d'origine:	Chine
Nom de marque:	Ulinkcon
Certification:	CE/Rohs/TUV/UL
Numéro de modèle:	M19

Conditions de paiement et expédition:

Quantité de commande min:	Négociation
Prix:	Négociable
Détails d'emballage:	1. sac en plastique;2. Carton;3Selon les exigences du client
Délai de livraison:	3 à 6 jours ouvrables
Conditions de paiement:	T / T, D / P, L / C, D / A, Western Union, Moneygram
Capacité d'approvisionnement:	100 000 paires Montly

Contact

Description de produit détaillée

Tension nominale:	300V	Note actuelle:	15+5A
Type de connecteur:	Connecteur rapide	Épingle:	3+4 broches
Matériel:	Nylon	Couleur:	Rouge Bleu Blanc Noir
Mettre en évidence:	connecteur de fil étanche M19 , Connecteur de carte imperméable IP67 , connecteur LED étanche à l'eau extérieur

Fil imperméable extérieur de connecteur de Pin IP67 du connecteur M19 3+4 imperméable à embarquer

Description rapide

Les broches d'alimentation à 3 broches sont en alliage de cuivre à haute conductivité, et la capacité de charge actuelle d'une seule broche peut atteindre 15A, répondant aux besoins d'alimentation des équipements de puissance moyenne ; les broches de signal à 4 broches améliorent la capacité anti-interférence grâce à une conception de signal différentiel, s'adaptant à des scénarios tels que la collecte de données de capteur et le retour d'information sur l'état de l'équipement. L'espacement des broches est conforme aux normes de l'industrie, garantissant une correspondance précise avec les plots des cartes PCB et réduisant les erreurs de soudage.

Le connecteur adopte une double structure étanche de « bague d'étanchéité du boîtier + manchon d'étanchéité de la broche » et bloque efficacement l'intrusion de la poussière. Le boîtier est fabriqué en matériau PA66 renforcé résistant aux UV, qui peut toujours maintenir la stabilité structurelle à basse température de -40 ℃ et à haute température de 105 ℃, s'adaptant aux conditions de travail extrêmes en extérieur telles que les fortes pluies, les tempêtes de sable et les températures élevées.

Les broches adoptent un processus de formage par emboutissage intégré, combiné à un placage à l'or (épaisseur de placage ≥1,5 μm), qui réduit efficacement la résistance de contact à ≤5 mΩ et réduit le risque de perte de puissance et de génération de chaleur. Le connecteur a une durée de vie de branchement de plus de 10 000 fois et les broches d'extrémité de la carte ont une excellente résistance au pliage, qui peut résister à de légères vibrations et impacts pendant le transport et l'installation de l'équipement, garantissant ainsi une stabilité d'utilisation à long terme.

Principales caractéristiques

Système de libération rapide Push Lock
Options multicœurs : 2 broches, 3 broches, 4 broches, 5 broches pour l'alimentation.
3+2 broches, 3+3 broches, 3+4 broches, 3+5 broches, 3+9 broches et 2+20 broches pour le signal d'alimentation combiné.
6 broches, 7 broches, 8 broches, 9 broches, 10 broches, 11 broches, 12 broches, 14 broches, 16 broches et 18 broches pour le signal disponible.
Version d'assemblage sur site : options fil à fil et fil à carte
Courant nominal 20A pour un travail de longue durée
Service d'assemblage de câbles pris en charge, bienvenue dans la personnalisation
OEM/ODM bienvenu

Paramètres électriques
Nnombre de Polonais	3+4 broches
Note actuelle	15A maximum.
Tension nominale	300 VCA maximum
Tension de durabilité	1 500 VCA à 60 s.

Paramètres techniques
Résistance des contacts	10 mΩ maximum
Structure d'isolation	500 MΩ à 500 V CC
Température de fonctionnement	-40°C ~ +105°C
Classe IP	IP67 (1 m/30 min) une fois accouplé
Matériau du moule	PA66
Matériel de contact/borne	Laiton Plaqué Or
Matériau du joint	Silicone

Secteurs d'application

Lumières de croissance
Demande de communication
machines de codage de produits
codage des produits d'inventaire
systèmes à jet d'encre
Système solaire
équipement industriel à jet d'encre
Équipement électrique
Équipement de laboratoire médico-légal et de pathologie
Matériel de communication
Machinerie lourde

Paramètres de fonctionnement
Tension nominale	600 VCA maximum
Note actuelle	15A maximum
Taille minimale du fil OD	3,0 mm ~ 6,0 mm
Taille maximale du fil OD	8,0 mm ~ 10,0 mm
Zone de section transversale maximale du câble	0,5 mm²~ 2,5 mm²

Croquis de conception

Connecteur imperméable à l'eau extérieur M19 3+4 broche IP67 Connecteur imperméable à l'eau fil à bord 0

Connecteur imperméable à l'eau extérieur M19 3+4 broche IP67 Connecteur imperméable à l'eau fil à bord 2

FAQ

1. Q : Êtes-vous une usine ou une société commerciale ?
R : Nous sommes une usine. Situé dans le parc industriel d'Ulinkcon, district de Bao'an, Shenzhen, Chine

2.Comment passer une commande ? Quel est le processus ?
UN: Le processus de commande est simple : 1) Confirmez les détails du produit et obtenez une facture pro forma (PI) ; 2) Verser l'acompte comme convenu ; 3) Nous commençons la production et vous tenons au courant des progrès réalisés ; 4) Payez le solde avant expédition ; 5) Organisez la livraison et fournissez les informations de suivi.

3. Q : Comment puis-je obtenir des échantillons ?

R: c'est pour moi un honneur de vous offrir des échantillons, et le fret doit être payé par vous-même. Vous pouvez me faire savoir votre numéro de courrier et votre adresse détaillée, puis je peux vous envoyer un échantillon immédiatement.

4. Q : Combien de matériaux pouvez-vous fournir ?
R : Il existe des matériaux différents entre le connecteur et le câble, nous utilisons généralement du PVC/Nylon pour fabriquer le connecteur, un matériau PVC/Caoutchouc/Silicone a été utilisé dans le câble. Bien entendu, nous pouvons également choisir le matériau en fonction de vos besoins.
