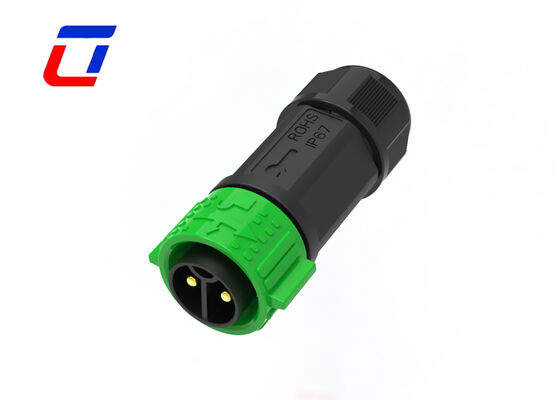

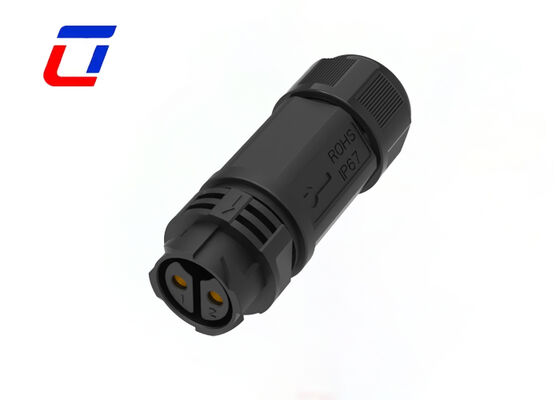

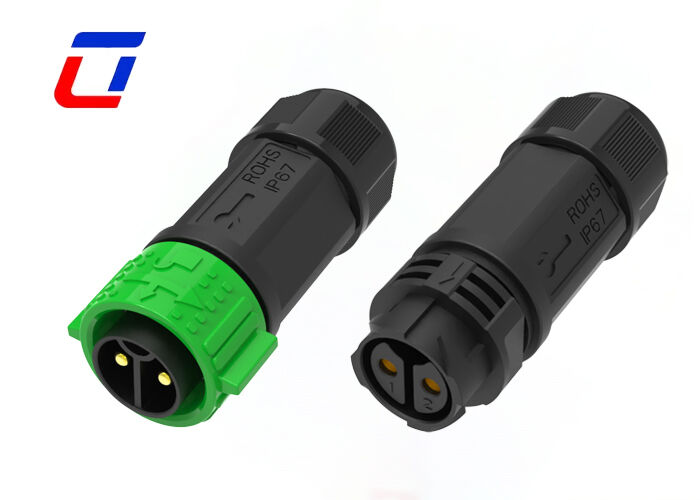

Mâle imperméable du connecteur d'alimentation CC 50A de Pin de M25 2 aux connecteurs femelles
Principales caractéristiques
- Système de libération rapide Push Lock
- Options multicœurs : 2 broches, 3 broches, 4 broches, 5 broches, 3+2 broches, 3+3 broches, 3+9 broches, 3+13 broches, 5+2 broches et 2+20 broches disponibles.
- Version d'assemblage sur site : options fil à fil et fil à carte
- Connecteur étanche à courant élevé, bon choix jusqu'à 50A pour un travail de longue durée
- Service d'assemblage de câbles pris en charge, bienvenue dans la personnalisation
- OEM/ODM bienvenu
Secteurs d'application
- Demande de communication
- machines de codage de produits
- codage des produits d'inventaire
- systèmes à jet d'encre
- Système solaire
- équipement industriel à jet d'encre
- Équipement électrique
- Équipement de laboratoire médico-légal et de pathologie
- Matériel de communication
- Machinerie lourde
Détails rapides du connecteur de panneau étanche 2 broches
Le connecteur d'alimentation CC étanche M25 à 2 broches 50 A (mâle à femelle) est un dispositif de connexion haute performance spécialement conçu pour les scénarios d'alimentation CC à courant élevé. Il convient principalement aux systèmes d'alimentation CC et est largement utilisé dans divers équipements extérieurs et pour environnements difficiles qui nécessitent une alimentation CC stable, en s'appuyant sur ses excellentes performances d'étanchéité et sa conductivité stable.
Adoptant la spécification de filetage M25 standard, la structure centrale à 2 broches correspond avec précision à l'interface de circuit correspondante, et la conception d'accueil mâle-femelle permet un branchement rapide et une connexion fiable. Avec un courant nominal allant jusqu'à 50 A, il peut répondre aux besoins d'alimentation électrique des équipements de moyenne et haute puissance tels que la recharge de véhicules à énergie nouvelle, les stations de base de communication extérieure, les équipements d'automatisation industrielle, les équipements marins et les systèmes solaires photovoltaïques.
Le connecteur adopte une coque en PVC de haute qualité avec une résistance au vieillissement et à la corrosion dans son ensemble, et le noyau de la broche interne est constitué d'un matériau en laiton de haute pureté, plaqué or. Cela réduit non seulement efficacement la résistance de contact, réduit la perte de chaleur lors de la transmission du courant, mais améliore également la résistance à l'oxydation et prolonge la durée de vie.
Le produit a un indice d'étanchéité IP67 ou supérieur. Combiné avec la structure de verrouillage filetée, il peut résister efficacement à l'érosion des environnements difficiles tels que l'eau de pluie, la poussière et les taches d'huile, assurant un fonctionnement stable même dans des scénarios d'immersion dans l'eau humides, poussiéreux ou même à court terme, et offrant une garantie de sécurité complète pour l'alimentation électrique de l'équipement.
| Paramètres électriques |
| Nnombre de Polonais |
Connecteur étanche 2 broches |
| Note actuelle |
50A maximum |
| Tension nominale |
600 VCA maximum |
| Tension de durabilité |
2 500 VCA à 60 s. |
| Paramètres techniques |
| Résistance des contacts |
10 mΩ maximum |
| Structure d'isolation |
500 MΩ à 500 V CC |
| Température de fonctionnement |
-40°C ~ +105°C |
| Classe IP |
IP67 (1m/30min) |
| Matériau du moule |
PA66 |
| Matériel de contact/borne |
Laiton Plaqué Or |
| Matériau du joint |
Silicone |
| Paramètres de fonctionnement |
| Tension nominale |
600 VCA maximum |
| Note actuelle |
50A maximum |
| Taille minimale du fil OD |
6,5 mm ~ 10 mm |
| Taille maximale du fil OD |
10,5 mm ~ 18 mm |
| Zone de section transversale maximale du câble |
0,5 mm2~ 6,0 mm2 |
Dimension de production
Plus de détails techniques
FAQ
T1 :Vos produits sont-ils certifiés ? Quelles certifications possédez-vous ?
A1 :Tous nos produits sont certifiés RoHS, CE et d'autres normes internationales. Des certifications spécifiques (par exemple, FCC, UL) peuvent être fournies sur demande en fonction de votre marché cible.
Q2 :Qu'est-ce qui est évalué comme courant ?
A2 : Courant nominal, également appelé courant de fonctionnement. Avec la tension nominale, comme dans le cas inférieur au courant nominal, la prise d'air en général peut fonctionner correctement. Branchez le processus de conception aéronautique, grâce à la conception thermique du connecteur pour répondre aux exigences du courant nominal, car en contact avec un flux de courant obsolète, en raison de la résistance du conducteur et de la résistance de contact, le contact sera chaud. Lorsque la chaleur dépasse une certaine limite, le bouchon endommagera l'isolation et entraînera la formation d'une exposition à l'air sur la surface du revêtement pour le ramollir, entraînant une défaillance.
T3 :Qui est responsable du dédouanement ? Fournissez-vous les documents nécessaires ?
A3 : Nous fournirons des documents de dédouanement complets (facture commerciale, liste de colisage, connaissement, rapports de certification). Les frais et droits de dédouanement sont à la charge de l'acheteur (conditions EXW/FOB). Nous pouvons vous aider à préparer les documents si nécessaire.
