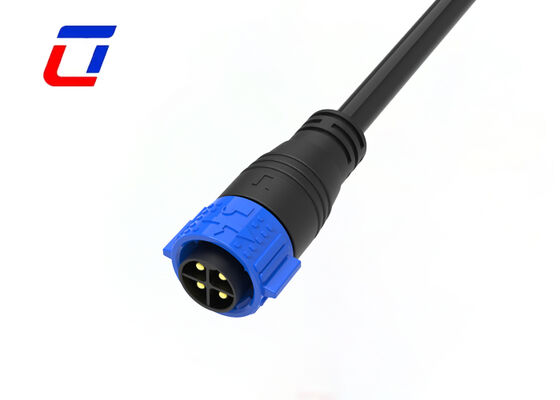

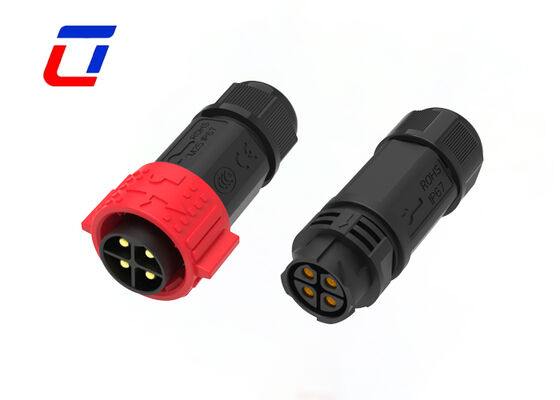

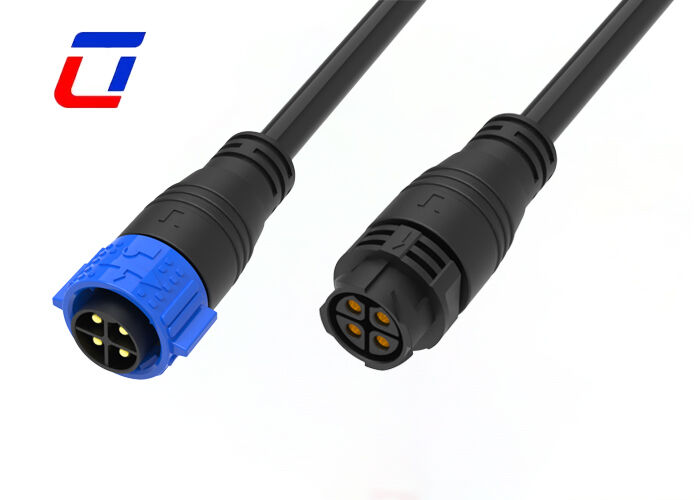

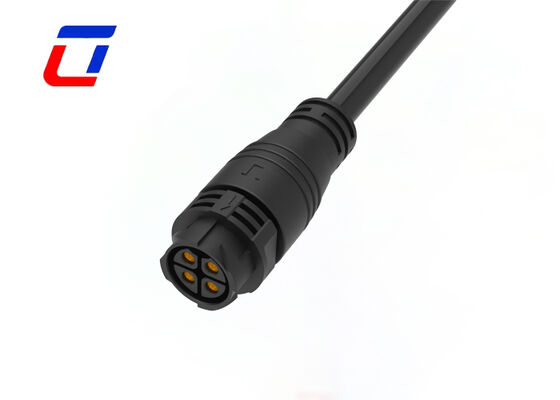

Connecteurs imperméables électriques imperméables de serrure de poussée de 500V M25 4 de Pin
Détails rapides du connecteur étanche IP67
Conception à verrouillage poussoir pour un fonctionnement efficace :Structure innovante de verrouillage par poussée, aucune clé ou autre outil requis, verrouillage automatique après insertion, temps de branchement réduit à 1 seconde, améliorant considérablement l'efficacité de l'installation et de la maintenance de l'équipement ; boucle anti-desserrage intégrée, stabilité de la connexion dans un environnement de vibration augmentée de 60 % pour éviter toute chute accidentelle.
Adaptation haute tension 500 V, sûre et fiable :La tension nominale atteint 500 V, la coque isolante a réussi le test de tenue à haute tension et la tension de claquage est ≥ 1 500 V, ce qui empêche efficacement les risques de sécurité tels que les fuites et les arcs électriques, s'adapte aux équipements électriques moyenne et haute tension et répond aux normes de sécurité industrielle.
IP67 étanche à l'eau et à la poussière, forte adaptabilité environnementale :Bague d'étanchéité en silicone double couche + structure de coque étanche, atteignant le niveau de protection IP67, qui peut fonctionner normalement dans les 30 minutes d'immersion dans 1 m de profondeur d'eau, et en même temps résister à la poussière et à la pollution par l'huile, adaptée aux conditions de travail difficiles telles que les environnements extérieurs, humides et poussiéreux.
Conception intégrée à 4 broches, diverses fonctions :Les noyaux à 4 broches sont disposés indépendamment pour prendre en charge la transmission simultanée de l'alimentation et des signaux, aucun connecteur de signal supplémentaire n'est nécessaire, ce qui permet d'économiser de l'espace dans l'interface de l'équipement, particulièrement adapté aux équipements électriques miniaturisés et intégrés.
Caractéristique principale
- Système de libération rapide Push Lock
- Options multicœurs : 2 broches, 3 broches, 4 broches, 5 broches, 3+2 broches, 3+3 broches, 3+9 broches, 3+13 broches, 5+2 broches et 2+20 broches disponibles.
- Version d'assemblage sur site : options fil à fil et fil à carte
- Connecteur étanche à courant élevé, bon choix jusqu'à 50A pour un travail de longue durée
- Service d'assemblage de câbles pris en charge, bienvenue dans la personnalisation
- OEM/ODM bienvenu
| Paramètres électriques |
| Nnombre de Polonais |
Connecteur étanche 4 broches |
| Note actuelle |
50A maximum |
| Tension nominale |
600 VCA maximum |
| Tension de durabilité |
2 500 VCA à 60 s. |
| Paramètres techniques |
| Résistance des contacts |
10 mΩ maximum |
| Structure d'isolation |
500 MΩ à 500 V CC |
| Température de fonctionnement |
-40°C ~ +105°C |
| Classe IP |
IP67 (1m/30min) |
| Matériau du moule |
PA66 |
| Matériel de contact/borne |
Laiton Plaqué Or |
| Matériau du joint |
Silicone |
Secteurs d'application
- Demande de communication
- machines de codage de produits
- codage des produits d'inventaire
- systèmes à jet d'encre
- Système solaire
- équipement industriel à jet d'encre
- Équipement électrique
- Équipement de laboratoire médico-légal et de pathologie
- Matériel de communication
- Machinerie lourde
| Paramètres de fonctionnement |
| Tension nominale |
600 VCA maximum |
| Note actuelle |
30A maximum |
| Taille minimale du fil OD |
6,5 mm ~ 10 mm |
| Taille maximale du fil OD |
10,5 mm ~ 18 mm |
| Zone de section transversale maximale du câble |
0,5 mm2 ~ 6,0 mm2 |
Dimension de production
Plus de détails techniques
FAQ
Q1 : Quelle est la tension nominale ?
A1 : Tension nominale également connue sous le nom de tension de fonctionnement, qui dépend principalement du matériau d'isolation du connecteur utilisé, de l'espacement entre la taille du contact. Certains composants ou appareils en dessous de leur tension nominale peuvent ne pas remplir leurs fonctions.
Q2 :Quels modes de paiement acceptez-vous ?
A2 :Nous prenons en charge les méthodes de paiement internationales traditionnelles : T/T (virement télégraphique), L/C (lettre de crédit), PayPal et West Union. Pour les commandes importantes, un acompte de 30 % + un solde de 70 % avant expédition est notre condition standard.
Q3 : Comment choisir le connecteur approprié ?
A3 :Vous devez procéder comme suit :
* Confirmer la note actuelle et le nombre de contacts
* Confirmez que le style d'assemblage doit être pré-câblé ou non. Si nécessaire, confirmez le suivant.
* Confirmer la jauge du câble
* Confirmez la longueur et le matériau du câble.
