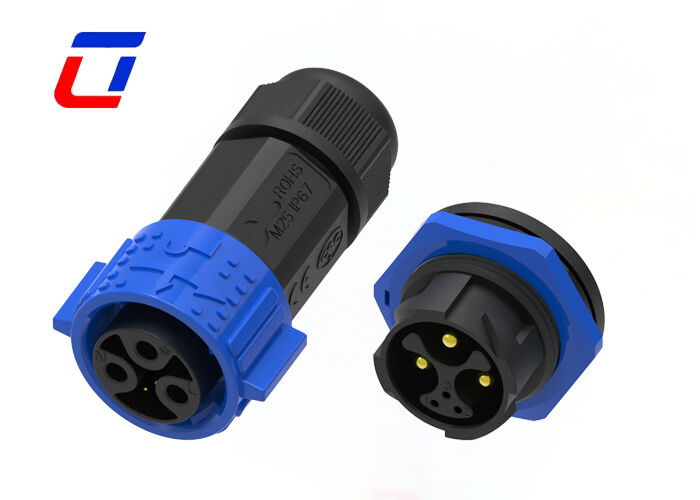

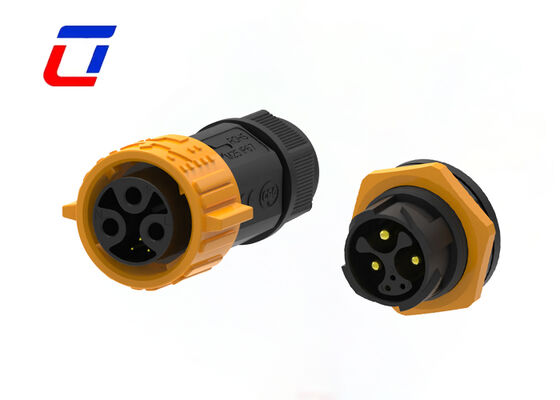

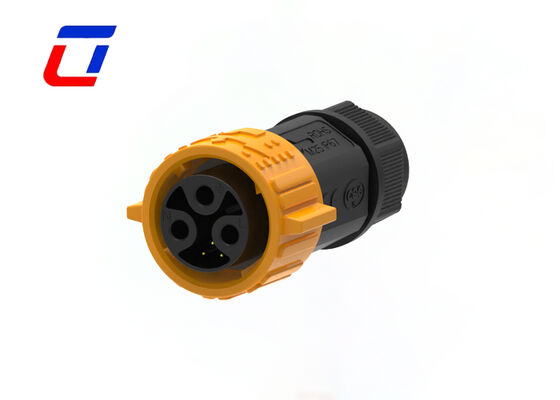

Connecteur imperméable à l'eau M25 3+3 broche IP67 15A mâle femelle prise à verrouillage rapide
Principales caractéristiques
- Système de verrouillage rapide par poussée
- Options multi-noyaux: 2Pin, 3Pin, 4Pin, 5Pin, 3+2Pin, 3+3Pin, 3+9Pin, 3+13Pin et 2+20Pin
- Version d'assemblage sur le terrain:à la fois fil à fil et fil à carte options
- Courant nominal 20A pour une longue durée de fonctionnement
- Service d'assemblage de câbles pris en charge, bienvenue sur mesure
- OEM/ODM bienvenue
Des détails rapides sur 6PinConnecteur mâle femelle
Waterproof Connector M25 3+3 Pin IP67 15A Male Female Quick Lock Plug Socket is a specialized connecting device developed for the simultaneous transmission of "power + signal" in medium and low-power equipment.
Avec ses principaux avantages "3+3 broches de cloison fonctionnelle + interface standard M25 + protection IP67", il convient parfaitement aux modules de commande domestique intelligent, aux équipements de surveillance médicale,petits nouveaux équipements de stockage d'énergie et systèmes de surveillance de la sécurité extérieure, qui ont des exigences élevées en matière de stabilité du signal et de sécurité de l'alimentation.
En adoptant la conception de la structure circulaire M25, il adopte de manière innovante une disposition séparée de circuit d'alimentation à 3 broches + circuit de signal à 3 broches, avec une tension nominale de 250 V et un courant nominal de 15 A.Les connecteurs mâle et femelle réalisent une seconde d'accrochage à travers la structure de verrouillage rapide, résolvant les problèmes d'"interférences de connexion mixte de puissance et de signal" et d'"opération de verrouillage encombrante" des connecteurs traditionnels,spécialement adapté aux équipements à espace limité et aux exigences de transmission précises.
| Caractéristiques du type de produit |
| Système de connexion |
Cable à câble |
| Étanches |
- Oui, oui. |
| Le connecteur et le contact se terminent à |
Fil et câble |
| Type de connecteur circulaire |
Plug, réceptacle |
| Type de coquille |
Carcasse en plastique |
| Type de produit |
Kit de connecteurs |
| Caractéristiques de la configuration |
| Nombre de postes |
3 + 3 |
| Nombre de positions de signaux |
3 |
| Contacts préchargés |
- Oui, oui. |
| Caractéristiques électriques |
| Voltage de fonctionnement (VAC) |
600 V au maximum. |
| Voltage de travail (VDC) |
600 V au maximum. |
| Caractéristiques du corps |
| Matériau de la coquille |
Le PA66 |
| Matériau d'isolation du connecteur circulaire |
Thermoplastique à faible risque d'incendie |
| Fermé hermétiquement |
- Oui, oui. |
| Style d'entrée |
Côté |
| Type de protection de l'environnement |
Élastomère scellé, hermétiquement scellé |
| Matériau de l'anneau O |
Élastomère scellé, hermétiquement scellé |
| Protection de l'environnement |
- Oui, oui. |
| Caractéristiques de contact |
| Rating de courant de contact (max) (A). |
15A au maximum. |
| Type de contact du connecteur circulaire |
Résistant à la compression |
| Accrochage mécanique |
| Type de montage du connecteur |
Montage du câble (suspendu librement) |
| Type d'alignement de l'accouplement |
- À clé. |
| Rétention de l'accouplement |
Avec |
| Les dimensions |
| Taille du fil (AWG) |
20AWG, 18AWG et 16AWG,14AWG, |
| Conditions d'utilisation |
| Plage de température de fonctionnement (°C) |
-40 ~ 105°C |
| Niveau d'étanchéité IP |
Pour la protection contre la corrosion |
| Niveau d'étanchéité à la poussière IP |
6 |
| Normes de l'industrie |
| Classification UL de la flammabilité |
Le produit doit être soumis à un contrôle de qualité. |
Industrie de l'application
- Application des communications
- machines de codage des produits
- le code du produit de l'inventaire
- systèmes à jet d'encre
- Système solaire
- équipement à jet d'encre industriel
- Équipement électrique
- Équipement de laboratoire de médecine légale et de pathologie
- Équipement de communication
- Machines lourdes
Dimension de la production
Plus de détails techniques
Questions fréquentes
Q1:Quelle est la tension nominale?
A1:La tension nominale, également appelée tension de fonctionnement, dépend principalement du matériau d'isolation du connecteur utilisé, de l'espacement entre la taille du contact.Certains composants ou dispositifs à une tension inférieure à sa tension nominale peuvent ne pas être complétés pour leurs fonctions..
Q2:Quel est le courant nominé?
A2: courant nominal, également connu sous le nom de courant de fonctionnement. Avec la tension nominale, comme dans le cas en dessous du courant nominal, la prise d'air en général peut fonctionner correctement.par la conception thermique du connecteur pour répondre aux exigences du courant nominal, car en contact avec sur un courant dépassé, en raison de la résistance du conducteur et de la résistance de contact, le contact sur sera la chaleur.le bouchon endommagera l'isolation et la formation d'une exposition à l'air à la surface du revêtement pour ramollir, entraînant un échec.
Quatrième question:Comment traquer ma cargaison?
A3: Je ne sais pas. Une fois les marchandises expédiées, nous vous enverrons le numéro de suivi et le lien de la plateforme logistique.
