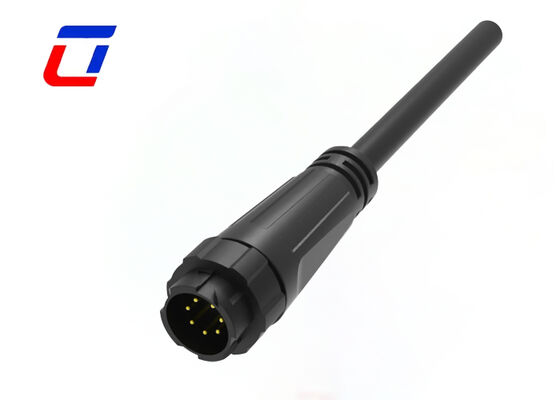

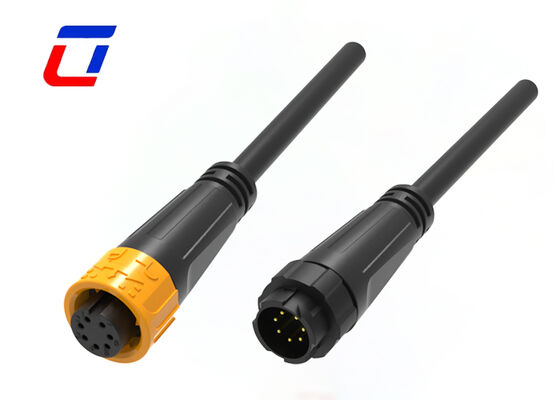

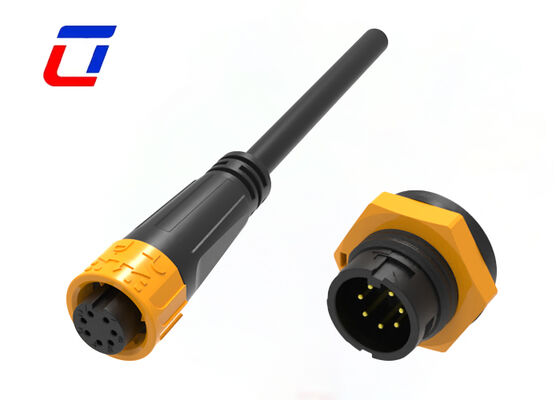

Connecteurs automobiles étanches M16 mâle femelle à 7 broches pour signaux basse tension
Principales caractéristiques
- Système de verrouillage rapide à bouton-poussoir
- Options multi-cœurs : 2 broches, 3 broches, 4 broches, 5 broches, 7 broches, 8 broches, 2+4 broches
- Version assemblage sur site : fil à fil / fil à carte
- Service d'assemblage de câbles pris en charge, bienvenue à la personnalisation
- OEM/ODM bienvenus
Description rapide
Ce produit est un connecteur étanche de taille M16 à 7 broches, fabriqué en plastique technique PA66. Il s'agit d'un composant de connexion dédié aux câbles de données basse tension certifié CE avec une tension nominale de 60 V, spécialement conçu pour divers scénarios de transmission de données. Sa disposition précise à 7 broches permet la transmission indépendante et synchrone de plusieurs canaux de données, et la structure à branchement rapide mâle-femelle s'adapte aux besoins efficaces de câblage et de maintenance.
L'excellente performance d'étanchéité et la capacité anti-interférence peuvent assurer une transmission de données stable et précise dans des environnements complexes, offrant une garantie de connexion fiable pour les systèmes de communication de données.
La performance principale se concentre sur la stabilité de la transmission des données et la sécurité basse tension. Les contacts à 7 broches sont fabriqués en alliage de cuivre de haute pureté et plaqués or, avec une résistance de contact de ≤3 mΩ, ce qui peut réduire efficacement la perte de transmission de données et assurer la transmission complète de divers signaux de données basse tension (tels que les données de capteur, les données de commande, etc.), en évitant la perte ou le retard de paquets de données.
La performance d'étanchéité et de protection contre la poussière atteint le niveau IP67. Grâce à la double protection de la bague d'étanchéité en caoutchouc professionnelle et de la structure de verrouillage par filetage, il peut complètement isoler l'eau de pluie, la vapeur d'eau humide et la poussière environnementale, et convient aux scénarios extérieurs et humides.
Le produit a passé la certification CE, conformément aux normes de sécurité des équipements basse tension, avec une tension de fonctionnement nominale de 60 V et un courant nominal de 5 A. Il possède une excellente capacité anti-interférence électromagnétique, qui peut résister aux interférences de rayonnement des appareils électriques environnants, éviter la diaphonie des données et correspondre parfaitement aux besoins de transmission des câbles de données basse tension.
| Paramètres électriques |
| Nombre de pôles |
7 broches |
| Intensité nominale |
5 A max. |
| Tension nominale |
60 VAC max |
| Tension de tenue |
500 VAC @ 60 s. |
Secteurs d'application
- Lampes de croissance
- Applications de communication
- Machines de codage de produits
- Codage des produits d'inventaire
- Systèmes à jet d'encre
- Système solaire
- Équipement industriel à jet d'encre
- Équipement électrique
- Équipement de laboratoire médico-légal et de pathologie
- Équipement de communication
- Machines lourdes
| Paramètres techniques |
| Résistance de contact |
10 mΩ max |
| Structure d'isolation |
500 MΩ à 500 VCC |
| Température de fonctionnement |
-40 °C ~ +105 °C |
| Classe IP |
IP67 (1 m / 30 min) lorsqu'il est accouplé |
| Matériau du moule |
PA66 |
| Matériau du contact/borne |
Laiton plaqué or |
| Matériau d'étanchéité |
Silicone |
| Paramètres de fonctionnement |
| Tension nominale |
300 VAC max |
| Intensité nominale |
5 A max |
| Diamètre extérieur minimum du fil |
3,0 mm ~ 6,0 mm |
| Diamètre extérieur maximum du fil |
8,0 mm ~ 10,0 mm |
| Section transversale maximale du câble |
0,5 mm2 ~ 2,5 mm2 |
Croquis de conception
FAQ
1. Q : Comment suivre mon envoi ?
R : Une fois les marchandises expédiées, nous vous enverrons le numéro de suivi et le lien de la plateforme logistique. Vous pouvez suivre l'état en temps réel en ligne ou contacter notre équipe pour obtenir des mises à jour.
2. Q : Où est située votre usine ?
R : Située dans le parc industriel d'Ulinkcon, district de Bao'an, Shenzhen, Chine
3. Q : Comment puis-je obtenir des échantillons ?
R : C'est un honneur de vous offrir des échantillons, et le fret doit être payé par vous-même. Vous pouvez me faire part de votre numéro de messagerie et de votre adresse détaillée, puis je peux vous envoyer un échantillon immédiatement.
4. Q : Combien de matériaux pouvez-vous fournir ?
R : Il existe différents matériaux pour le connecteur et le câble, nous utilisons généralement du PVC/Nylon pour fabriquer le connecteur, le PVC/caoutchouc/silicone est utilisé dans le câble. Bien sûr, nous pouvons également choisir le matériau en fonction de vos exigences.
