Name: Connecteur fil à carte 3 broches M19 20A 300V connecteur étanche pour haute tension
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M19
Price: Négociable USD
Availability: InStock

Aperçu Produits Prise imperméable de prise

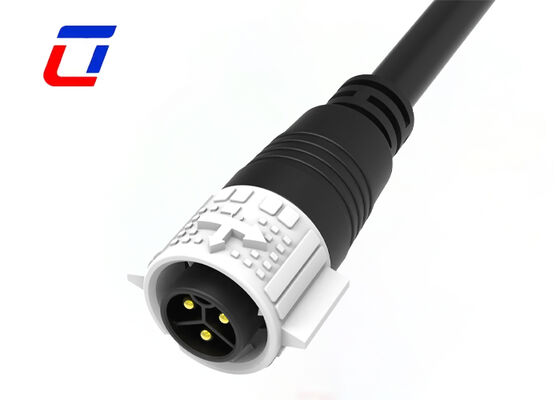

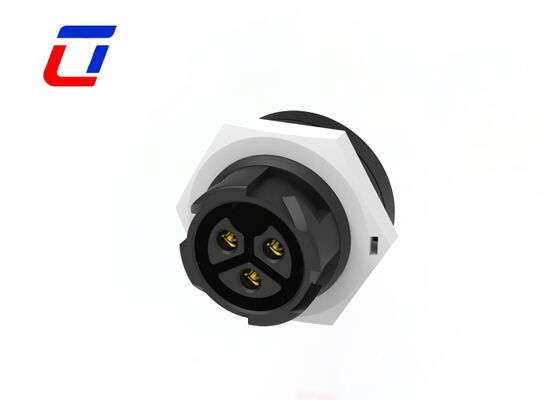

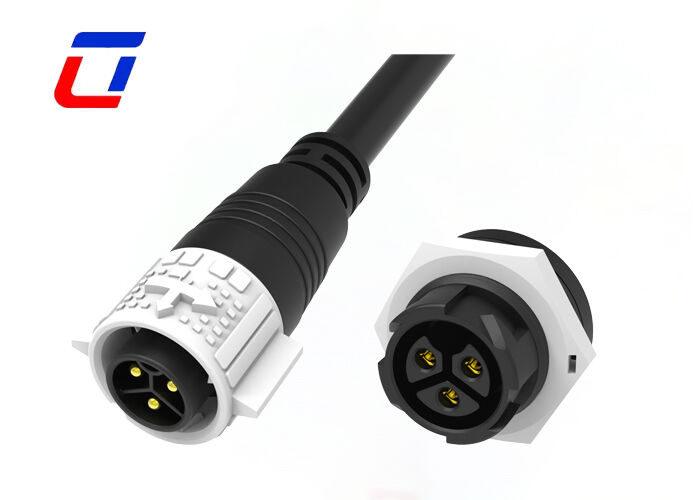

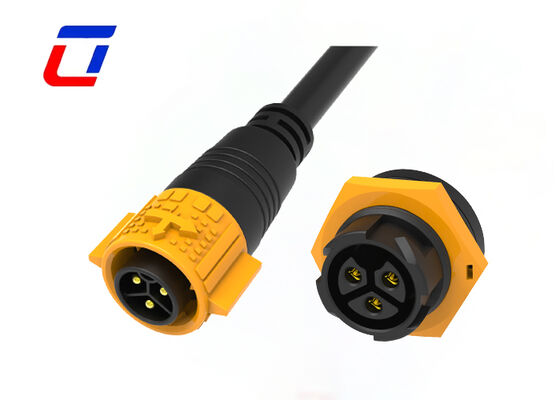

Connecteur fil à carte 3 broches M19 20A 300V connecteur étanche pour haute tension

Détails sur le produit:

Lieu d'origine:	Chine
Nom de marque:	Ulinkcon
Certification:	CE/Rohs/TUV/UL
Numéro de modèle:	M19

Conditions de paiement et expédition:

Quantité de commande min:	Négociation
Prix:	Négociable
Détails d'emballage:	1. sac en plastique;2. Carton;3Selon les exigences du client
Délai de livraison:	3 à 6 jours ouvrables
Conditions de paiement:	T/T,D/P,L/C,D/A,Western Union
Capacité d'approvisionnement:	100 000 paires Montly

Contact

Description de produit détaillée

Genre:	Mâle à femelle	Couleur:	Blanc Bleu Rouge Noir Jaune
Matériau:	PA66 et Laiton étamé	Note actuelle:	20A
Tension nominale:	300V	Diamètre de contact:	2.4mm
Mettre en évidence:	Connecteur de fil étanche 3 broches , Connecteur haute tension M19 , Fiche étanche 20A 300V

3 broches connecteur câble à carte M19 20A 300V connecteur imperméable à l'eau pour haute tension

Vue d'ensemble du produit

M19 3 épingles 300V étanche à l'eau connecteur de prise de courant verrouillage rapide

Conçu comme une solution de connexion exclusive pour les applications de câble à carte dans les équipements haute tension,Ce connecteur imperméable à l'eau à 3 broches de taille M19 est doté d'une capacité de courant élevé de 20A et d'une tension nominale de 300VIl est spécialement conçu pour relever le défi des connexions stables entre les fils et les circuits imprimés dans des environnements à haute tension.

Distingué des connecteurs conventionnels, sa disposition à 3 broches est optimisée pour les circuits haute tension, correspondant précisément aux exigences d'arrangement sécuritaire des fils de phase, des fils neutres,et câbles de terreLa connexion directe câble-plaque élimine les adaptateurs intermédiaires,réduire structurellement les risques potentiels liés à la transmission haute tension et en faire un élément de sécurité indispensable dans les équipements industriels à haute tension et les dispositifs de nouvelle énergie.

Principales caractéristiques

Nom de l'article:Connecteur de câble imperméable M19
Les spécifications:Accouplement mâle-femelle droit, accouplement mâle-femelle au coude, câble-plaque monté à l'avant, câble-plaque monté à l'arrière, moulage par injection intégré
Mode d'accouplement:Auto-verrouillage
Nombre de broches:2 à 22 broches
Le connecteur:Type d'assemblage et type d'injection disponibles
Réseau:Montage avant, montage arrière, montage PCB
Niveau d'étanchéité:Pour les appareils électroniques
Type de connecteur:Écrou de verrouillage de montage; soudage de montage; moulage par injection avec câble
Émetteur de fil:1.0 à 6.0 mm2 (18AWG à 10AWG)
Range de câblage assemblé:6.0mm~16mm; moulage 6,0mm~16,5mm
Durée de vie:3000 fois
Température applicable:-40°C à 105°C

Spécifications techniques

Paramètres électriques
Nombre de Polonais	3 épingles
Notation actuelle	20A au maximum.
Rating de la tension	300VAC au maximum
Voltage de durabilité	Le régulateur de tension doit être équipé d'un système de régulation de tension.
Paramètres techniques
Résistance au contact	10 mΩ maximum
Structure d'isolation	500 MΩ à 500 VDC
Température de fonctionnement	-40°C à +105°C
Classe IP	IP67 (1m / 30min) lorsqu'il est apparié
Matériau de moisissure	Le PA66
Matériau de contact/terminal	Lamière plaquée d'or
Matériau des joints	D'une teneur en silicone
Paramètres de fonctionnement
Rating de la tension	600VAC au maximum
Notation actuelle	15A au maximum
Taille du fil min OD	3.0 mm ~ 6,0 mm
Taille maximale du fil OD	8.0 mm ~ 10.0 mm
Max. Surface de section transversale du câble	0.5 mm2 ~ 2,5 mm2

Esquisse de conception

Questions fréquemment posées

Quelles méthodes d'expédition proposez-vous?

Nous fournissons plusieurs options d'expédition: 1) Courrier (DHL/UPS/FedEx): 3-7 jours ouvrables pour les petits colis; 2) Fret aérien: 7-15 jours ouvrables; 3) Fret maritime: 20-45 jours ouvrables.Le délai de livraison varie selon la destination et le mode d'expédition.

Acceptez-vous d'autres monnaies de paiement que le dollar américain?

Notre devise par défaut est l'USD, mais nous pouvons également accepter l'EUR, la GBP ou d'autres devises majeures. Veuillez confirmer le taux de change avec notre équipe de vente lors de la commande.

Quand envoyez-vous ma commande?

Normalement 2-3 jours après réception de votre paiement, mais il peut être négocié en fonction de la quantité de commande et du calendrier de production.

Quels modes de paiement acceptez-vous?

Nous prenons en charge les principaux modes de paiement internationaux: T/T (Transfert télégraphique), L/C (Lettre de crédit), PayPal et West Union.30% d'acompte + 70% de solde avant expédition est notre terme standard.
