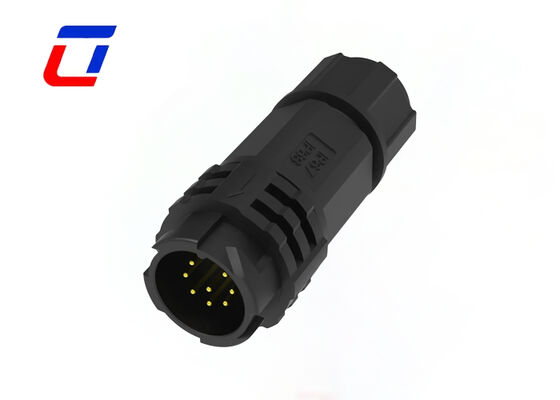

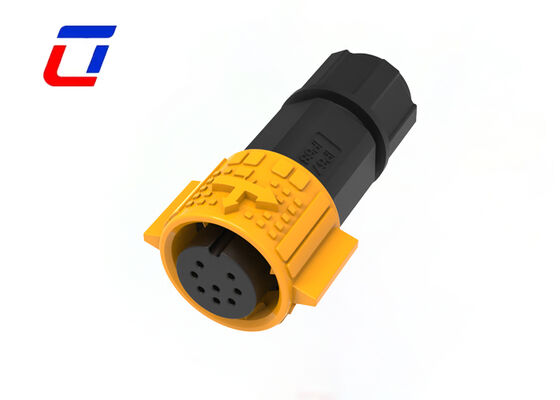

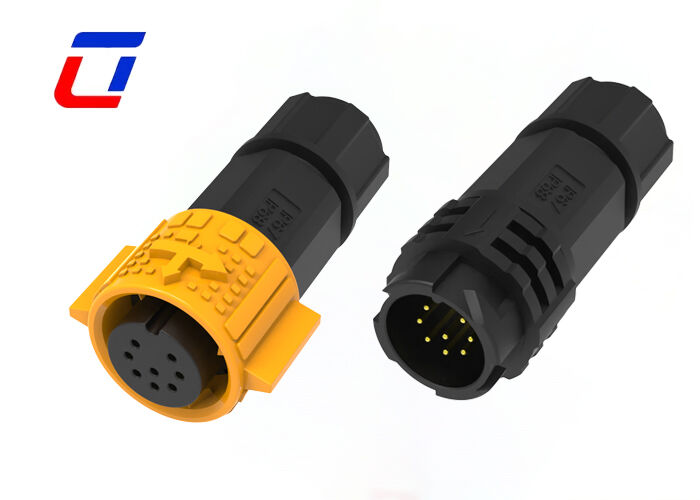

Connecteur circulaire à 8 broches M19 Connecteurs étanches par fil mâle femelle
Une description rapide
Conçu spécifiquement pour les scénarios de transmission de données en extérieur, ce connecteur de données M19 à 8 broches présente une compatibilité de tension de 300 V, une protection IP67 et une structure à libération rapide.La disposition étendue de 8 broches prend en charge la transmission de données synchrone multicanal, et la connexion câble mâle-femelle est couplée à une conception de décharge rapide en un clic pour une installation et une maintenance efficaces.Le boîtier en plastique de haute résistance résiste mieux à l'érosion des environnements extérieurs complexes.
Performance s'adapte aux besoins de données en haute tension extérieure: broches de cuivre plaquées en or optimisent les performances de contact et réduisent les pertes de signal; la tension nominale de 300V dépasse la limite de basse tension conventionnelle,adaptation à des scénarios plus industriels en extérieur; IP67 étanche à la poussière et à l'eau peut résister à la pluie, aux pulvérisations et à l'intrusion de sable;la structure anti-interférence électromagnétique isole efficacement le rayonnement électromagnétique extérieur pour assurer une transmission de données stable.
La structure à décharge rapide équilibre commodité et fiabilité: la taille du M19 est associée à une conception à décharge rapide, permettant de brancher et de débrancher en 1 seconde sans outils,et l'alignement infaillible empêche une mauvaise insertion; le boîtier en plastique résiste aux températures de -40°C à 105°C, avec une résistance aux chocs et des propriétés anti-âge; la queue est compatible avec des fils de 0,5-1,5 mm2,intégration de l'étanchéité et du verrouillage pour s'adapter aux scénarios de traction de câbles extérieurs.
Largement utilisé dans le contrôle industriel extérieur, les systèmes de signaux d'éclairage haute tension, les instruments d'essai extérieurs, les équipements municipaux intelligents et autres scénarios.La combinaison de l'adaptabilité à la tension de 300 V et de la conception à décharge rapide rend la connexion de données extérieure à la fois sûre et efficace, et peut encore transmettre de manière stable par mauvais temps.
Principales caractéristiques
- Système de verrouillage rapide par poussée
- Options multi-noyaux: 2Pin, 3Pin, 4Pin, 5Pin pour la puissance
- 3+2Pin, 3+3Pin, 3+4Pin, 3+5Pin, 3+9Pin et 2+20Pin pour le signal de puissance combiné
- 6Pin,7Pin,8Pin,9Pin,10Pin,11Pin,12Pin,14Pin,16Pin et 18Pin pour le signal disponible
- Version d'assemblage sur le terrain:à la fois fil à fil et fil à carte options
- Courant nominal 10A pour un fonctionnement prolongé
- Service d'assemblage de câbles pris en charge, bienvenue sur mesure
- OEM/ODM bienvenue
Industrie de l'application
- Lumières de croissance
- Application des communications
- machines de codage des produits
- le code du produit de l'inventaire
- systèmes à jet d'encre
- Système solaire
- équipement à jet d'encre industriel
- Équipement électrique
- Équipement de laboratoire de médecine légale et de pathologie
- Équipement de communication
- Machines lourdes
| Paramètres électriques |
| NLes Polonais |
8 épingles |
| Notation actuelle |
10A au maximum. |
| Rating de la tension |
300VAC au maximum |
| Voltage de durabilité |
Le système de freinage doit être équipé d'un système de freinage de freinage. |
| Paramètres techniques |
| Résistance au contact |
10 mΩ maximum |
| Structure d'isolation |
500 MΩ à 500 VDC |
| Température de fonctionnement |
-40°C à +105°C |
| Classe IP |
IP67 (1m / 30min) lorsqu'il est apparié |
| Matériau de moisissure |
Le PA66 |
| Matériau de contact/terminal |
Lamière plaquée d'or |
| Matériau des joints |
D'une teneur en silicone |
| Paramètres de fonctionnement |
| Rating de la tension |
300VAC au maximum |
| Notation actuelle |
5A au maximum |
| Taille du fil min OD |
3.0 mm ~ 6,0 mm |
| Taille maximale du fil OD |
8.0 mm ~ 10.0 mm |
| Max.Série de section transversale du câble |
0.5 mm2~ 1,5 mm2 |
Esquisse de conception
