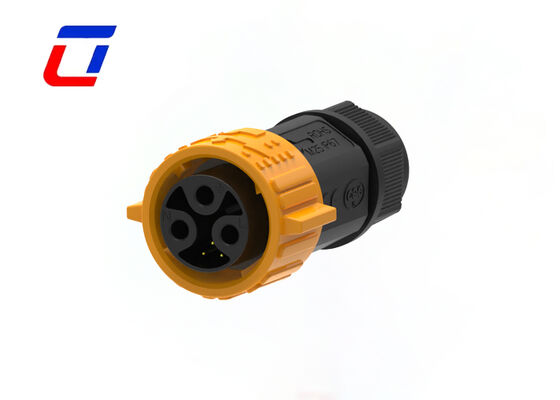

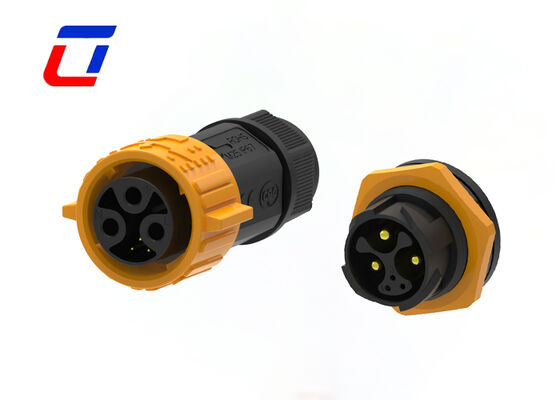

Connecteur M25 à 3+3 broches mâle et femelle, verrouillage rapide, signal et alimentation IP67
Connecteur étanche M25 3+3 broches IP67 mâle femelle verrouillage rapide prise femelle
Caractéristiques principales
- Système de déverrouillage rapide par pression
- Options multicœurs : 2 broches, 3 broches, 4 broches, 5 broches, 3+2 broches, 3+3 broches, 3+9 broches, 3+13 broches et 2+20 broches
- Version d'assemblage sur site : options fil à fil et fil à carte
- Courant nominal 20A pour un fonctionnement de longue durée
- Service d'assemblage de câbles pris en charge, bienvenue pour la personnalisation
- OEM/ODM bienvenus
Spécifications techniques
| Caractéristiques du produit |
Câble-à-carte |
| Scellable |
Oui |
| Connecteur et terminaisons de contact vers |
Fil et câble |
| Type de connecteur circulaire |
Prise, Réceptacle |
| Type de coque |
Coque en plastique |
| Type de produit |
Kit de connecteur |
| Caractéristiques de configuration |
3+3 positions, 3 positions de signal, contacts préchargés |
| Caractéristiques électriques |
600V max. (AC/DC) |
| Caractéristiques du corps |
Coque en PA66, thermoplastique à faible risque d'incendie, scellé par élastomère, style d'entrée latérale |
| Caractéristiques des contacts |
Courant nominal max. 15A, type de contact broche-douille |
| Fixation mécanique |
Montage sur câble (suspendu), alignement d'accouplement à clé, avec rétention d'accouplement |
| Dimensions |
Taille du fil : 20AWG, 18AWG, 16AWG, 14AWG |
| Conditions d'utilisation |
Température de fonctionnement : -40°C à 105°C, niveau de protection IP67 |
| Normes industrielles |
Indice d'inflammabilité UL 94V-0 |
Avantages clés
Configuration des broches, compatible avec la transmission de signal et de puissance : Adopte une conception à 3+3 broches, qui peut réaliser simultanément les fonctions de transmission de signal et d'alimentation, éliminant le besoin de faire correspondre plusieurs connecteurs et simplifiant efficacement la disposition du circuit tout en améliorant l'intégration de l'équipement.
Diverses options de terminaux, répondant à différents scénarios d'installation : Offre deux méthodes optionnelles : bornes à vis et bornes à souder. Les bornes à vis ne nécessitent pas de soudure et permettent un assemblage rapide sur site ; les bornes à souder conviennent aux scénarios de câblage qui nécessitent soudure et fixation, répondant de manière flexible aux besoins d'installation des différents utilisateurs.
Niveau de protection IP67, s'adaptant aux environnements complexes et difficiles : Atteint la norme de protection élevée IP67, avec des capacités complètes de protection contre la poussière et l'immersion temporaire dans l'eau, ce qui peut résister efficacement à l'érosion externe telle que la poussière, la pluie et l'humidité, garantissant un travail stable dans des environnements complexes tels que l'extérieur et les ateliers industriels.
Industries d'application
Application de communication Machines d'encodage de produits Encodage de produits en stock Systèmes à jet d'encre Système solaire Équipement industriel à jet d'encre Équipement d'énergie électrique Équipement de laboratoire médico-légal et de pathologie Équipement de communication Machines lourdes
Dimension de production
Plus de détails techniques
Questions fréquemment posées
Q1 : Quelle est la tension nominale ?
R1 : La tension nominale, également connue sous le nom de tension de fonctionnement, dépend principalement du matériau isolant du connecteur utilisé, de l'espacement entre la taille du contact. Certains composants ou appareils fonctionnant à une tension inférieure à leur tension nominale peuvent ne pas accomplir leurs fonctions.
Q2 : Acceptez-vous d'autres devises de paiement que l'USD ?
R2 : Notre devise par défaut est l'USD, mais nous pouvons également accepter l'EUR, la GBP ou d'autres devises majeures. Veuillez confirmer le taux de change avec notre équipe de vente lors de la commande.
Q3 : Comment suivre mon envoi ?
R3 : Une fois les marchandises expédiées, nous vous enverrons le numéro de suivi et le lien de la plateforme logistique. Vous pouvez suivre le statut en temps réel en ligne ou contacter notre équipe pour des mises à jour.
