Name: Connecteurs d'alimentation et de signal 3+9 broches M25 à verrouillage rapide fil à carte
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M25
Availability: InStock

Aperçu Produits Connecteur imperméable extérieur

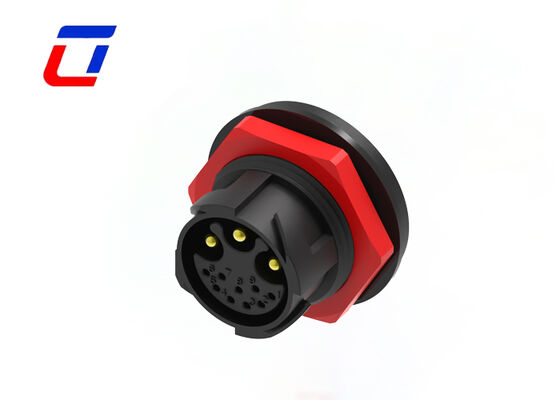

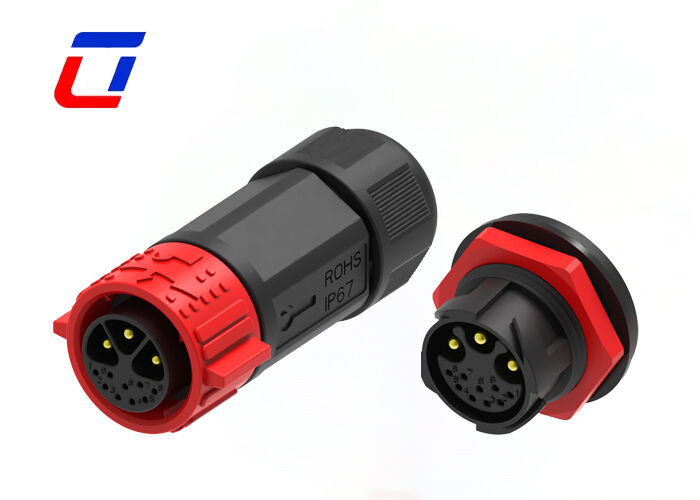

Connecteurs d'alimentation et de signal 3+9 broches M25 à verrouillage rapide fil à carte

Détails sur le produit:

Lieu d'origine:	Chine
Nom de marque:	Ulinkcon
Certification:	CE/Rohs
Numéro de modèle:	M25

Conditions de paiement et expédition:

Quantité de commande min:	Négociation
Prix:	Négociable
Détails d'emballage:	Boîte
Délai de livraison:	5 à 8 jours ouvrables
Conditions de paiement:	T/T,D/A,D/P,MoneyGram,L/C
Capacité d'approvisionnement:	100000 paires par mois

Contact

Description de produit détaillée

Actuel:	15A	Nombre de broches:	3+9 broches
Indice d'étanchéité:	IP67	Plage de température:	-40 ℃ ~ + 105 ℃
Matériel:	Nylon	Indice de résistance aux flammes:	UL94-V0
Mettre en évidence:	M25 connecteur étanche au câble , Connecteur de signal à verrouillage rapide 3+9 broches , Connecteur d'alimentation étanche extérieur M25

Types de connecteurs multi-broches M25 3+9 broches 30A 300V Connecteur étanche extérieur

Principales caractéristiques

Système de verrouillage rapide à bouton-poussoir
Options multi-cœurs : 2 broches, 3 broches, 4 broches, 5 broches, 3+2 broches, 3+3 broches, 3+9 broches, 3+13 broches et 2+20 broches
Version d'assemblage sur site : options fil à fil et fil à carte
Courant nominal de 20 A pour un fonctionnement de longue durée
Service d'assemblage de câbles pris en charge, bienvenue pour la personnalisation
OEM/ODM bienvenue

Secteurs d'application

Application des communications
Machines de codage de produits
Codage des produits d'inventaire
Systèmes à jet d'encre
Système solaire
Équipement à jet d'encre industriel
Équipement d'alimentation électrique
Équipement de laboratoire médico-légal et de pathologie
Équipement de communication
Machines lourdes

Détails rapides de 6 brochesConnecteur mâle femelle

Architecture de connexion fil à carte, s'adaptant aux besoins d'application de base: Concentrez-vous sur les scénarios de connexion fil à carte, adaptez avec précision les besoins d'accouplement des câbles et des cartes de circuits imprimés, avec une connexion ferme et une faible perte de transmission du signal, offrant une garantie fiable pour l'interaction du signal et de l'alimentation fil-carte à l'intérieur et à l'extérieur de l'équipement.

Scénarios d'application étendus, couvrant les équipements multi-domaines: Spécialement conçu pour diverses applications liées à la transmission de puissance et de signaux, il peut être largement utilisé pour la connexion de signaux et d'alimentation fil à carte dans des domaines tels que les équipements de contrôle d'automatisation industrielle, les systèmes d'éclairage extérieur, les équipements de surveillance de sécurité, les instruments médicaux et les terminaux de communication.

Niveau de protection IP67, s'adaptant aux environnements complexes et difficiles: Atteint la norme de protection élevée IP67, avec des capacités complètes de protection contre la poussière et l'immersion à court terme dans l'eau, ce qui peut résister efficacement à l'érosion externe telle que la poussière, l'eau de pluie et l'humidité, assurant un travail stable dans des environnements complexes tels que l'extérieur et les ateliers industriels.

Caractéristiques du type de produit
Système de connecteur	Câble-à-carte
Scellable	Oui
Le connecteur et le contact se terminent par	Fil et câble
Type de connecteur circulaire	Fiche, prise
Type de coque	Coque en plastique
Type de produit	Kit de connecteur
Caractéristiques de configuration
Nombre de positions	3+9
Nombre de positions de signal	9
Contacts préchargés	Oui
Caractéristiques électriques
Tension de fonctionnement (VAC)	300V max.
Tension de fonctionnement (VDC)	300V max.
Caractéristiques du corps
Matériau de la coque	PA66
Type de matériau d'isolation du connecteur circulaire	Thermoplastique à faible risque d'incendie
Hermétiquement scellé	Oui
Style d'entrée	Côté
Type de protection environnementale	Élastomère scellé, hermétiquement scellé
Matériau du joint torique	Élastomère scellé, hermétiquement scellé
Protection environnementale	Oui
Caractéristiques des contacts
Intensité nominale du contact (max) (A) .	15A max.
Type de contact du connecteur circulaire	Broche-douille
Fixation mécanique
Type de montage du connecteur	Montage sur câble (suspendu)
Type d'alignement d'accouplement	Clé
Rétention d'accouplement	Avec
Dimensions
Taille du fil (AWG)	20AWG,18AWG,16AWG,14AWG,
Conditions d'utilisation
Plage de température de fonctionnement (°C)	-40 ~105°C
Niveau d'étanchéité à l'eau IP	IP67
Niveau d'étanchéité à la poussière IP	6
Normes industrielles
Classement d'inflammabilité UL	UL 94V-0

Dimension de production

Plus de détails techniques

FAQ

Q1 : Quelle est la tension nominale ?

R1 : La tension nominale, également appelée tension de fonctionnement, dépend principalement du matériau d'isolation du connecteur utilisé, de l'espacement entre la taille du contact. Certains des composants ou appareils inférieurs à leur tension nominale peuvent ne pas être complétés pour leurs fonctions.

Q2 :Que se passe-t-il en cas de problèmes de qualité avec les marchandises reçues ?

A2 : Veuillez fournir des photos/vidéos des produits défectueux dans les 7 jours suivant la réception. Nous vérifierons le problème et proposerons des solutions telles que le remplacement gratuit, la réparation ou le remboursement partiel en fonction de la situation.

Q3 :Comment suivre mon envoi ?

A3 : Une fois les marchandises expédiées, nous vous enverrons le numéro de suivi et le lien de la plateforme logistique. Vous pouvez suivre l'état en temps réel en ligne ou contacter notre équipe pour obtenir des mises à jour.
