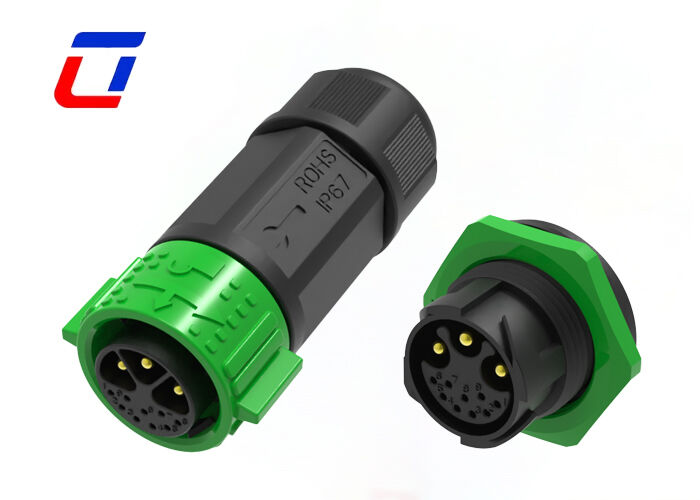

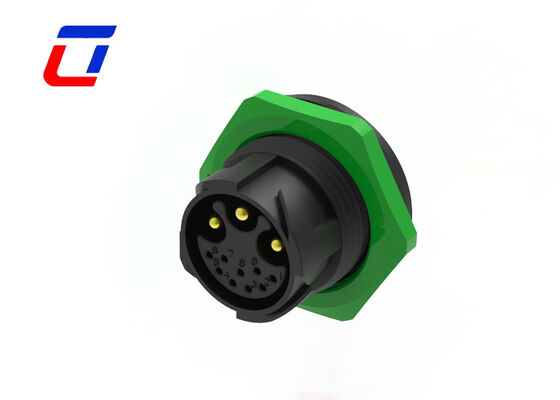

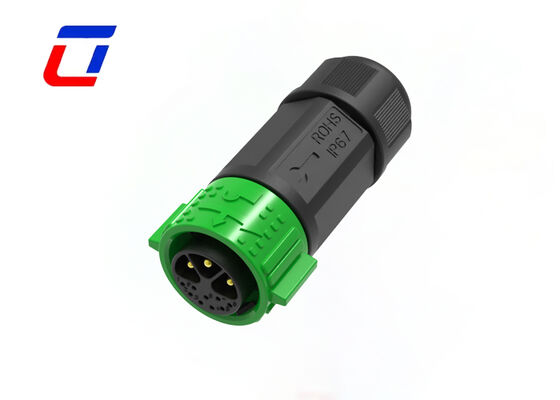

Name: Connecteur de bornier à vis PA66 M25 3+9 broches pour alimentation et signaux industriels
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M25
Availability: InStock

Aperçu Produits Connecteur imperméable extérieur

Connecteur de bornier à vis PA66 M25 3+9 broches pour alimentation et signaux industriels

Détails sur le produit:

Lieu d'origine:	Chine
Nom de marque:	Ulinkcon
Certification:	CE/Rohs
Numéro de modèle:	M25

Conditions de paiement et expédition:

Quantité de commande min:	négociation
Prix:	Négociable
Détails d'emballage:	Boîte
Délai de livraison:	5 à 8 jours ouvrables
Conditions de paiement:	T/T,D/A,D/P,MoneyGram,L/C
Capacité d'approvisionnement:	100000 paires par mois

Contact

Description de produit détaillée

Actuel:	15A	Nombre de broches:	3+9 broches
Indice d'étanchéité:	IP67	Plage de température:	-40 ℃ ~ + 105 ℃
Matériel:	Nylon	Indice de résistance aux flammes:	UL94-V0
Mettre en évidence:	Connecteur à bornier à vis PA66 M25 , Connecteur étanche 3+9 broches , Connecteur de signal de puissance industriel

Type de connecteur à plusieurs broches 3+9 broches M25 connecteur étanche extérieur 300V

Principales caractéristiques

Système de verrouillage rapide par poussée
Options multi-noyaux: 2Pin, 3Pin, 4Pin, 5Pin, 3+2Pin, 3+3Pin, 3+9Pin, 3+13Pin et 2+20Pin
Version d'assemblage sur le terrain:à la fois fil à fil et fil à carte options
Courant nominal 20A pour une longue durée de fonctionnement
Service d'assemblage de câbles pris en charge, bienvenue sur mesure
OEM/ODM bienvenue

Industrie de l'application

Application des communications
machines de codage des produits
le code du produit de l'inventaire
systèmes à jet d'encre
Système solaire
équipement à jet d'encre industriel
Équipement électrique
Équipement de laboratoire de médecine légale et de pathologie
Équipement de communication
Machines lourdes

Détails de l'épingle 3+9Connecteur mâle femelle

Spécifications du noyau de transmission à double canal 3+9: adopte une conception séparée de 3+9 broches (puissance 3 broches + signal 9 broches). Le canal de signal 9 broches peut répondre aux besoins de transmission simultanée de plusieurs groupes de signaux,et le canal d'alimentation à 3 broches convient au scénario d'alimentation des équipements industriels, évitant les interférences mutuelles entre l'alimentation électrique et plusieurs groupes de signaux; la spécification d'interface est la norme M25,la prise et la prise sont correctement assorties avec une petite erreur de positionnement des broches, s'adaptant aux besoins de connexion composite de signaux multiples et d'alimentation électrique unique dans le domaine industriel.

Avantages des matériaux de qualité industrielle de la coque PA66: La coque est entièrement formée de plastique d'ingénierie PA66, qui présente une excellente résistance à haute et basse température, une résistance aux chocs, une résistance à la corrosion et des performances ignifuges,et peut s'adapter à des environnements de travail difficiles tels que des températures élevées, la pollution par les huiles lourdes et les fortes vibrations dans les ateliers industriels; le matériau lui-même présente d'excellentes performances d'isolation,qui peut isoler efficacement les interférences électromagnétiques dans l'environnement industriel et assurer une protection stable de l'alimentation électrique et de la transmission du signal.

Conception de la connexion ferme du terminal à vis: utilise une méthode de raccordement par vis. Après la connexion, le câble est comprimé et fixé par vis, avec une résistance de contact extrêmement faible et une fermeté de raccordement élevée,qui peut résister aux vibrations et aux chocs pendant le fonctionnement à long terme des équipements industriels et éviter la chute du câble ou un mauvais contact; le câblage est pratique sans outils spéciaux, adapté au câblage rapide sur place et aux besoins de maintenance ultérieurs.

Transmission et performances de sécurité à haute stabilité: le conducteur est fabriqué à partir d'un matériau en alliage de cuivre à haute conductivité, et la surface est traitée contre l'oxydation,qui assure non seulement une faible perte de transmission de puissance de qualité industrielle, mais assure également une transmission claire et sans délai de plusieurs groupes de signaux; le terminal est équipé d'un dispositif de protection scellé qui empêche efficacement la pénétration de poussières et de pollution par l'huile,éliminer les risques potentiels pour la sécurité tels que les courts-circuits et la distorsion du signal, et de répondre aux normes de sécurité de fonctionnement des équipements industriels.

Scénarios d'adaptation diversifiés dans le domaine industriel: conçus sur mesure pour les scénarios industriels, largement utilisés dans l'alimentation électrique et la transmission simultanée de plusieurs groupes de signaux dans des scénarios tels que les cabines de commande industrielles,équipement de ligne de production automatisé, les unités de commande de machines lourdes, les instruments et compteurs industriels, et les systèmes de distribution d'énergie d'usine; il peut s'adapter aux besoins de connexion des équipements industriels à moyenne et basse tension,fournissant une garantie de connexion fiable pour le fonctionnement automatisé et intelligent de la production industrielle.

Caractéristiques du type de produit
Système de connexion	Cable à bord
Étanches	- Oui, oui.
Le connecteur et le contact se terminent à	Fil et câble
Type de connecteur circulaire	Plug, réceptacle
Type de coquille	Carcasse en plastique
Type de produit	Kit de connecteurs
Caractéristiques de la configuration
Nombre de postes	3 + 9
Nombre de positions de signaux	9
Contacts préchargés	- Oui, oui.
Caractéristiques électriques
Voltage de fonctionnement (VAC)	300 V au maximum.
Voltage de travail (VDC)	300 V au maximum.
Caractéristiques du corps
Matériau de la coquille	Le PA66
Matériau d'isolation du connecteur circulaire	Thermoplastique à faible risque d'incendie
Fermé hermétiquement	- Oui, oui.
Style d'entrée	Côté
Type de protection de l'environnement	Élastomère scellé, hermétiquement scellé
Matériau de l'anneau O	Élastomère scellé, hermétiquement scellé
Protection de l'environnement	- Oui, oui.
Caractéristiques de contact
Rating de courant de contact (max) (A).	15A au maximum.
Type de contact du connecteur circulaire	Résistant à la compression
Accrochage mécanique
Type de montage du connecteur	Montage du câble (suspendu librement)
Type d'alignement de l'accouplement	- À clé.
Rétention de l'accouplement	Avec
Les dimensions
Taille du fil (AWG)	20AWG, 18AWG et 16AWG,14AWG,
Conditions d'utilisation
Plage de température de fonctionnement (°C)	-40 ~ 105°C
Niveau d'étanchéité IP	Pour la protection contre la corrosion
Niveau d'étanchéité à la poussière IP	6
Normes de l'industrie
Classification UL de la flammabilité	Le produit doit être soumis à un contrôle de qualité.

Dimension de la production

Plus de détails techniques

Questions fréquentes

Q1:Quelle est la tension nominale?

A1:La tension nominale, également appelée tension de fonctionnement, dépend principalement du matériau d'isolation du connecteur utilisé, de l'espacement entre la taille du contact.Certains composants ou dispositifs à une tension inférieure à sa tension nominale peuvent ne pas être complétés pour leurs fonctions..

Q2: Quelle est la différence?Combien de matériaux pouvez-vous fournir?

R2: Je ne sais pas.Il y a des matériaux différents du connecteur et du câble, nous utilisons généralement du PVC/Nylon pour le connecteur du produit, le PVC/ caoutchouc/ silicone a été utilisé dans le câble.Bien sûr, nous pouvons également selon vos exigences pour choisir le matériau.

Quatrième question:Comment traquer ma cargaison?

A3: Je ne sais pas. Une fois les marchandises expédiées, nous vous enverrons le numéro de suivi et le lien de la plateforme logistique.
