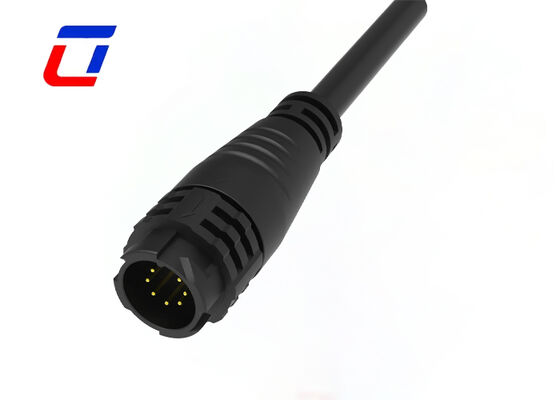

Name: Connecteur circulaire M19 7 broches IP67 pour câble, mâle à femelle, extérieur
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M19
Availability: InStock

Aperçu Produits Prise imperméable de prise

Connecteur circulaire M19 7 broches IP67 pour câble, mâle à femelle, extérieur

Détails sur le produit:

Lieu d'origine:	Chine
Nom de marque:	Ulinkcon
Certification:	CE/Rohs/TUV/UL
Numéro de modèle:	M19

Conditions de paiement et expédition:

Quantité de commande min:	négociation
Prix:	Négociable
Détails d'emballage:	1. sac en plastique;2. Carton;3Selon les exigences du client
Délai de livraison:	3 à 6 jours ouvrables
Conditions de paiement:	T/T, D/P, L/C, D/A, Western Union, MoneyGram
Capacité d'approvisionnement:	100 000 paires Montly

Contact

Description de produit détaillée

Épingle:	7 broches	Note actuelle:	5A
Tension nominale:	300V	Matériel:	Nylon
Couleur:	Bleu/rouge/blanc	Niveau de protection:	IP67
Mettre en évidence:	Connecteur étanche M19 à 7 broches , Connecteur de câble extérieur IP67 , Connecteur circulaire mâle à femelle

Connecteur mâle femelle 7 broches M19, connecteurs fil à fil pour extérieur

Description rapide

Notre connecteur mâle-femelle 7 broches M19 fil à carte est conçu pour les applications extérieures robustes, offrant une connectivité fiable qui résiste aux conditions environnementales difficiles. Conçu avec un boîtier M19 de précision, ce connecteur assure une intégration fil à carte sécurisée, tandis que la configuration à 7 broches permet une transmission stable de l'alimentation et des signaux pour une large gamme d'appareils industriels et extérieurs.

Spécifications principales :Adopte une conception de structure circulaire standard M19, équipée de 7 canaux de signaux/alimentation, prend en charge le mode d'accouplement mâle-femelle, personnalisé pour les scénarios de connexion stables des câbles extérieurs, adapté aux besoins de connexion de câbles de qualité industrielle
Indice de protection :Conforme à la norme de protection industrielle IP67, offrant une protection complète contre la poussière (niveau 6) et une protection temporaire contre l'immersion dans l'eau (1 m de profondeur pendant 30 minutes, niveau 7), ce qui peut résister efficacement à l'érosion de la pluie, de la poussière, de l'humidité et d'autres environnements difficiles en extérieur
Matériau et fabrication :La coque est fabriquée en plastique technique résistant aux intempéries, et le cœur de la broche est en laiton plaqué or, qui possède une excellente résistance à l'oxydation, à la corrosion et une conductivité électrique, avec un contact enfichable stable et une réduction de la perte de transmission du signal
Performance de transmission :Prend en charge la transmission synchrone multicanal, avec une faible résistance de contact du cœur de la broche et une faible atténuation du signal, ce qui peut répondre aux besoins d'alimentation et d'interaction de signaux des équipements extérieurs, et fonctionner de manière stable et fiable
Domaines d'application :Largement utilisé dans les équipements extérieurs d'automatisation industrielle, les systèmes de surveillance de sécurité intelligents, les stations de base de communication extérieures, les installations extérieures pour les nouvelles énergies et d'autres scénarios industriels nécessitant une connexion de câble de haut niveau de protection

Principales caractéristiques

Système de verrouillage rapide à bouton-poussoir
Options multi-cœurs : 2 broches, 3 broches, 4 broches, 5 broches pour l'alimentation
3+2 broches, 3+3 broches, 3+4 broches, 3+5 broches, 3+9 broches et 2+20 broches pour la combinaison signal d'alimentation
6 broches, 7 broches, 8 broches, 9 broches, 10 broches, 11 broches, 12 broches, 14 broches, 16 broches et 18 broches pour le signal disponible
Version d'assemblage sur site : options fil à fil et fil à carte
Service d'assemblage de câbles pris en charge, bienvenue pour la personnalisation
OEM/ODM bienvenus

Industries d'application

Lampes de croissance
Applications de communication
Machines de codage de produits
Codage des produits d'inventaire
Systèmes à jet d'encre
Système solaire
Équipement de jet d'encre industriel
Équipement électrique
Équipement de laboratoire médico-légal et de pathologie
Équipement de communication
Machines lourdes

Paramètres électriques
Nombre de pôles	7 broches
Intensité nominale	5A max.
Tension nominale	300VAC max
Tension de tenue	1500VAC @ 60 s.

Paramètres techniques
Résistance de contact	10 mΩ max
Structure d'isolation	500 MΩ à 500VDC
Température de fonctionnement	-40°C ~ +105°C
Classe IP	IP67 (1m / 30min) lorsqu'il est accouplé
Matériau du moule	PA66
Matériau du contact/terminal	Laiton plaqué or
Matériau du joint	Silicone

Paramètres de fonctionnement
Tension nominale	300VAC max
Intensité nominale	5A max
Taille de fil minimale OD	3.0mm ~ 6.0mm
Taille de fil maximale OD	8.0mm ~ 10.0mm
Section transversale maximale du câble	0.5mm² ~ 2.5mm²

Esquisse de conception

FAQ

1. Q : Êtes-vous une usine ou une société commerciale ?
R : Nous sommes une usine. Située dans le parc industriel Ulinkcon, district de Bao'an, Shenzhen, Chine

2. Q : Comment acheter vos produits ?
R : Vous devez procéder comme suit :
* Confirmer l'intensité nominale et le nombre de contacts
* Confirmer le style d'assemblage
* Confirmer le calibre du fil du câble
* Confirmer la longueur et le matériau du câble.

3. Q : Quelles méthodes de paiement acceptez-vous ?

R : Nous prenons en charge les principales méthodes de paiement internationales : T/T (virement télégraphique), L/C (lettre de crédit), PayPal et West Union. Pour les commandes importantes, 30 % d'acompte + 70 % de solde avant expédition sont nos conditions standard.
