Aperçu ProduitsPin Connectors Waterproof multi

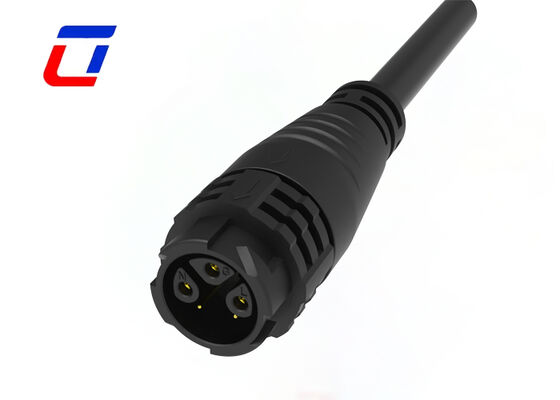

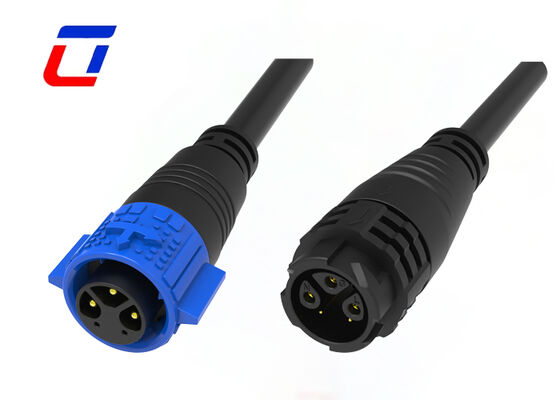

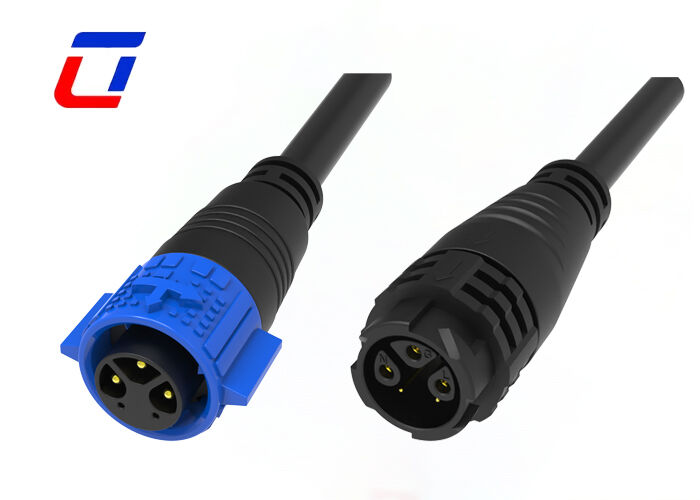

M19 IP67 3+2 Pin Waterproof Connector 300V Wire To Wire Connector Types

M19 IP67 3+2 Pin Waterproof Connector 300V Wire To Wire Connector Types

  • M19 IP67 3+2 Pin Waterproof Connector 300V Wire To Wire Connector Types
  • M19 IP67 3+2 Pin Waterproof Connector 300V Wire To Wire Connector Types
  • M19 IP67 3+2 Pin Waterproof Connector 300V Wire To Wire Connector Types
M19 IP67 3+2 Pin Waterproof Connector 300V Wire To Wire Connector Types
Détails sur le produit:
Lieu d'origine: Chine
Nom de marque: Ulinkcon
Certification: CE/Rohs
Numéro de modèle: M19
Conditions de paiement et expédition:
Quantité de commande min: négociation
Prix: Négociable
Détails d'emballage: Boîte
Délai de livraison: 5 à 8 jours ouvrables
Conditions de paiement: T/T,D/A,D/P,MoneyGram,L/C
Capacité d'approvisionnement: 100000 paires par mois
Contact
Description de produit détaillée
Nombre de broches: 3+2PIN Actuel: 15A
Indice d'étanchéité: IP67 Plage de température: -40 ℃ ~ + 105 ℃
Couleur: Noir Bleu Blanc Rouge Jaune Indice de résistance aux flammes: UL94-V0
Mettre en évidence:

M19 waterproof wire connector

,

3+2 pin IP67 connector

,

300V waterproof multi pin connector

Multi Pin Male Female Connector M19 3+2 Pin Low Current Power Data Connector


Quick Details of 5Pin waterproof connector



  • Core Electrical Parameters: Adopts M19 standard circular structure, innovatively designed with 3+2 Pin composite channels (3 power channels + 2 signal channels for independent transmission), rated voltage 300V, supports Wire To Wire direct connection mode without additional adapters, suitable for direct cable connection needs of medium and low voltage systems


  • Protection & Weather Resistance: Strictly complies with IP67 industrial protection standard, featuring Level 6 complete dustproof and Level 7 temporary water immersion protection (1m water depth for 30 minutes), equipped with professional rubber sealing gaskets, which can effectively isolate rainwater, moisture and dust erosion, suitable for outdoor, humid and dusty industrial environments


  • Structural Design Highlights: The shell is made of high-weather-resistant flame-retardant engineering plastic, with excellent aging resistance and impact resistance; the pin core is made of brass gold-plated material, accurately matching the 3+2 Pin layout, with clear plug-in positioning, convenient and efficient Wire To Wire connection mode, firm connection with excellent anti-vibration and anti-fall performance, meeting the needs of frequent industrial use


  • Transmission Performance Advantages: Optimized for 300V medium and low voltage transmission, 3+2 Pin independent channel design avoids mutual interference between power and signal, extremely low transmission loss, which can stably ensure the synchronization of equipment power supply and signal feedback, eliminating the risk of overload or signal distortion


  • Customization & Adaptability: Supports personalized adaptation for Wire To Wire scenarios, can customize cable diameter matching specifications, sealing level enhancement, shell color, etc., and provides sample testing services to meet the exclusive connection needs of equipment in different industries, covering the whole process from scheme adaptation to batch delivery


  • Application Scenarios: Widely used in industrial automation cable direct connection, outdoor lighting power line docking, new energy equipment signal/power composite connection, security monitoring line extension, medical medium and low voltage equipment cable docking and other scenarios requiring IP67 protection and Wire To Wire direct connection


Main Features

  • Push lock quick release system
  • Multic-core options: 2Pin,3Pin,4Pin,5Pin for Power
  • 3+2Pin,3+3Pin,3+4Pin,3+5Pin,3+9Pin and 2+20Pin for power signal combined
  • 6Pin,7Pin,8Pin,9Pin,10Pin,11Pin,12Pin,14Pin,16Pin and 18Pin for signal available
  • Field assembly version:both wire to wire and wire to board options
  • Cable assembly service supported, welcome to custom
  • OEM/ODM welcome


Product Type Features
 Connector System   Cable-to-Cable
 Sealable   Yes
 Connector & Contact Terminates To   Wire & Cable
 Circular Connector Type   Plug, Receptacle
 Shell Type   Plastic Shell
 Product Type   Connector Kit
 Electrical Characteristics
 Number of Poles  3+2
 Current Rating  15A max
 Voltage Rating  600VAC max
 Durability Voltage  2500VAC @ 60 s.


 Body Features
 Shell Material   PA66
 Circular Connector Insulation Material Type   Low Fire Hazard Thermoplastic
 Hermetically Sealed   Yes
 Entry Style   Side
 Environmental Protection Type   Elastomer Sealed, Hermetically Sealed
 O-Ring Material   Elastomer Sealed, Hermetically Sealed
 Environmental Protection   Yes
 Usage Conditions
 Operating Temperature Range (°C)  -40 ~105°C
 IP Water Sealing Level   IP67
 IP Dust Sealing Level   6
 Operation/Application
 Durability Rating (Cycles)  250, 251
 Industry Standards
 UL Flammability Rating   UL 94V-0


Application industries


  • Communications Application
  • product coding machines
  • inventory product coding
  • inkjet systems
  • Solar System
  • industrial inkjet equipment
  • Electric power equipment
  • Laboratory forensic&pathology equipment
  • Communications equipment
  • Heavy machinery


Production Dimension


M19 IP67 3+2 Pin Waterproof Connector 300V Wire To Wire Connector Types 0


More Technical Details


M19 IP67 3+2 Pin Waterproof Connector 300V Wire To Wire Connector Types 1



FAQ

Q1:Do you accept other payment currencies besides USD?

A1:Our default currency is USD, but we can also accept EUR, GBP, or other major currencies. Please confirm the exchange rate with our sales team when placing the order.

Q2:Is there a discount for large - quantity orders?

A2: Yes, we offer tiered discounts for bulk orders. The more you order, the more competitive the price. Please inform us of your expected quantity for a customized quotation.

Q3:Are your products certified? What certifications do you have?

A3:All our products are certified by RoHS, CE, and other international standards. Specific certifications (e.g., FCC, UL) can be provided upon request based on your target market.
