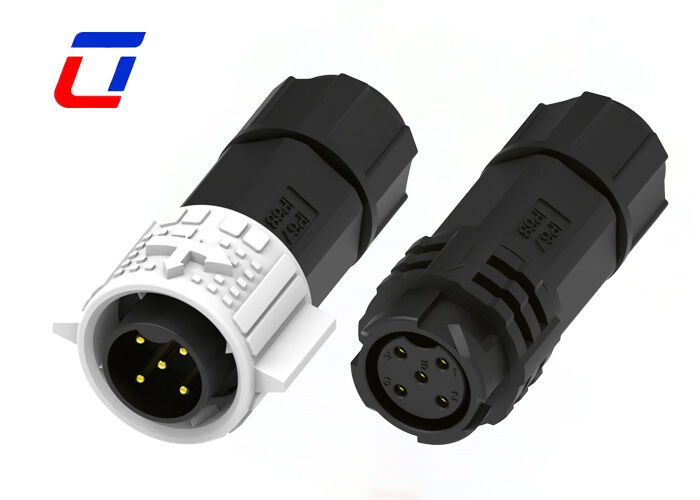

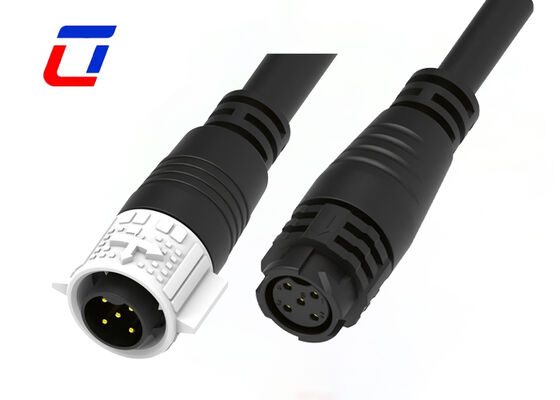

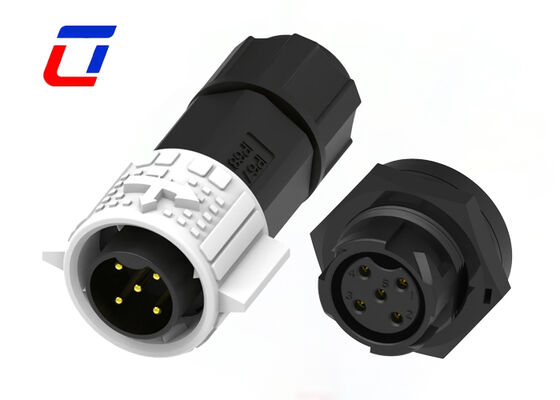

Name: 20A M19 Connecteur étanche à 5 broches PA66 Connecteurs électriques à broches
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M19
Availability: InStock

Aperçu Produits Connecteur circulaire étanche à l'eau

20A M19 Connecteur étanche à 5 broches PA66 Connecteurs électriques à broches

Détails sur le produit:

Lieu d'origine:	Chine
Nom de marque:	Ulinkcon
Certification:	CE/Rohs/TUV/UL
Numéro de modèle:	M19

Conditions de paiement et expédition:

Quantité de commande min:	négociation
Prix:	Négociable
Détails d'emballage:	1. sac en plastique;2. Carton;3Selon les exigences du client
Délai de livraison:	3 à 6 jours ouvrables
Conditions de paiement:	T/T, D/P, L/C, D/A, Western Union, MoneyGram
Capacité d'approvisionnement:	100 000 paires Montly

Contact

Description de produit détaillée

Note actuelle:	20A	Tension nominale:	300V
Épingle:	5 broches	Genre:	Mâle à Femelle
Indice de résistance aux flammes:	UL94-V0	Matériel:	Nylon
Mettre en évidence:	20A connecteur électrique étanche à l'eau , M19 connecteur d'alimentation à 5 broches , Connecteur circulaire étanche à l'eau PA66

Connecteur étanche circulaire M19 PA66 300V

Principales caractéristiques

Système de verrouillage rapide à bouton-poussoir
Options multi-cœurs : 2 broches, 3 broches, 4 broches, 5 broches pour l'alimentation
3+2 broches, 3+3 broches, 3+4 broches, 3+5 broches, 3+9 broches et 2+20 broches pour la combinaison alimentation/signal
6 broches, 7 broches, 8 broches, 9 broches, 10 broches, 11 broches, 12 broches, 14 broches, 16 broches et 18 broches pour le signal disponible
Version assemblage sur site : options fil à fil et fil à carte
Courant nominal de 20A pour un fonctionnement prolongé
Service d'assemblage de câbles pris en charge, bienvenue à la personnalisation
OEM/ODM bienvenus

Description rapide

Positionnement du produit :Axé sur les besoins de connexion d'alimentation multi-canaux industriels, adopte la conception d'interface circulaire standard M19, une disposition de broches d'alimentation dédiée à 5 broches, une spécification de transport de courant élevé de 20A, associée à une coque résistante aux intempéries en PA66, spécialement conçue pour une connexion d'alimentation stable dans des scénarios industriels complexes
Configuration principale :Spécification d'interface M19, cœur de broche dédié à l'alimentation à 5 broches, courant nominal de 20A, prend en charge l'appairage rapide mâle-femelle, adapté aux systèmes d'alimentation industriels basse et moyenne tension (généralement compatible avec 300V et moins), répondant aux besoins d'alimentation parallèle des équipements multi-modules
Matériau et protection :La coque est fabriquée en plastique technique renforcé PA66, avec une excellente résistance à la flamme, au vieillissement et aux chocs ; structure d'étanchéité double intégrée, qui peut efficacement isoler l'eau de pluie, la poussière industrielle et l'humidité, assurant la sécurité de l'alimentation dans des environnements difficiles
Avantages de la transmission d'énergie :Le cœur de broche adopte un processus de placage or en laiton à haute conductivité, avec une résistance de contact extrêmement faible et une résistance à l'oxydation, la transmission de courant élevé de 20A est stable sans chauffage ; la disposition indépendante à 5 broches peut réaliser la transmission séparée de plusieurs groupes d'alimentation, évitant les interférences, adaptée au fonctionnement continu à long terme des équipements industriels
Scénarios d'application :Largement utilisé dans l'alimentation d'équipements multi-modules d'automatisation industrielle, la distribution d'énergie de contrôle industriel en extérieur, les installations de stockage d'énergie industrielle des nouvelles énergies, les systèmes électriques de machines lourdes, les projets de câblage d'usines intelligentes et d'autres scénarios industriels nécessitant une connexion d'alimentation multi-canaux

Paramètres électriques
Nombre de pôles	5 broches
Intensité nominale	20A max.
Tension nominale	300VAC max
Tension de tenue diélectrique	1500VAC @ 60 s.

Paramètres techniques
Résistance de contact	10 mΩ max
Structure d'isolation	500 MΩ à 500VDC
Température de fonctionnement	-40°C ~ +105°C
Classe IP	IP67 (1m / 30min) lorsqu'il est accouplé
Matériau du moule	PA66
Matériau du contact/borne	Laiton plaqué or
Matériau d'étanchéité	Silicone

Paramètres de fonctionnement
Tension nominale	600VAC max
Intensité nominale	15A max
Taille de fil minimale OD	3.0mm ~ 6.0mm
Taille de fil maximale OD	8.0mm ~ 10.0mm
Section transversale maximale du câble	0.5mm² ~ 2.5mm²

Industries d'application

Lampes de croissance
Applications de communication
machines de codage de produits
codage des produits d'inventaire
systèmes à jet d'encre
Système solaire
équipement industriel à jet d'encre
Équipement électrique
Équipement de laboratoire médico-légal et de pathologie
Équipement de communication
Machines lourdes

Esquisse de conception

FAQ

1. Q : Êtes-vous une usine ou une société commerciale ?
R : Nous sommes une usine. Située dans le parc industriel Ulinkcon, district de Bao'an, Shenzhen, Chine

2. Q : Vos produits sont-ils certifiés ? Quelles certifications avez-vous ?
R : Tous nos produits sont certifiés RoHS, CE et autres normes internationales. Des certifications spécifiques (par exemple, FCC, UL) peuvent être fournies sur demande en fonction de votre marché cible.

3. Q : Comment puis-je obtenir des échantillons ?

R : C'est un honneur pour moi de vous offrir des échantillons, et le fret doit être payé par vous-même. Vous pouvez me faire connaître votre numéro de messagerie et votre adresse détaillée, puis je peux vous envoyer un échantillon immédiatement.

4. Q : Quelles méthodes d'expédition proposez-vous ? Quel est le délai de livraison ?

R : Nous proposons plusieurs options d'expédition : 1) Courrier (DHL/UPS/FedEx) : 3 à 7 jours ouvrables pour les petits colis ; 2) Fret aérien : 7 à 15 jours ouvrables ; 3) Fret maritime : 20 à 45 jours ouvrables. Le délai de livraison varie selon la destination et la méthode d'expédition.
