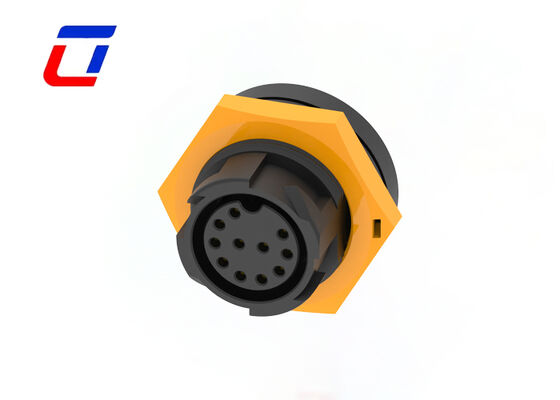

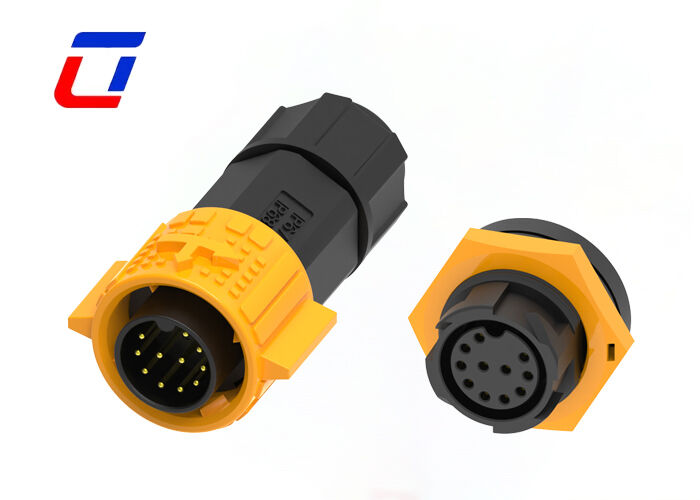

M19 11Pin IP67 connecteur de montage de panneau Push Pull Socket de prise industrielle pour données
M19 11 connecteurs à broches pour les données
Principales caractéristiques
Système de verrouillage rapide par poussée
Options multi-noyaux: 2Pin, 3Pin, 4Pin, 5Pin pour la puissance
3+2Pin, 3+3Pin, 3+4Pin, 3+5Pin, 3+9Pin et 2+20Pin pour le signal de puissance combiné
6Pin, 7Pin, 8Pin, 9Pin, 10Pin, 11Pin, 12Pin, 14Pin, 16Pin et 18Pin pour le signal disponible
Version d'assemblage sur le terrain: options de câble à câble et de câble à planche
Courant nominal 5A pour une longue durée de fonctionnement
Service d'assemblage de câbles pris en charge, bienvenue sur mesure
OEM/ODM bienvenue
Paramètres de spécifications de base
doté d'une conception de broche 11Pin qui correspond exactement aux exigences de transmission de données, assurant la stabilité et l'intégrité de la transmission du signal;adopte une interface circulaire M19 conforme aux dimensions standard industrielles, adapté aux scénarios de montage de panneaux. Il possède un positionnement précis du plug-in, une forte compatibilité avec les câbles et les interfaces d'équipement des spécifications correspondantes,permettant une installation efficace et pratique.
Protection professionnelle contre l'eau
Équipé d'une résistance à l'eau et à la poussière de haut niveau IP67, le boîtier adopte une conception structurelle entièrement scellée.Il peut résister efficacement à l'érosion des environnements industriels difficiles tels que l'eau de pluie, l'humidité, la poussière et les taches d'huile, assurant une transmission ininterrompue des données dans des conditions de travail complexes,fournir une protection fiable pour un fonctionnement stable de l'équipement et prolonger la durée de vie du produit.
Caractéristiques d'adaptation à l'usine
Spécialement conçu pour la transmission de données dans des scénarios industriels, il est compatible avec la plage de tension commune des équipements industriels et a une capacité de transport de courant stable.Il peut réaliser en toute sécurité et de manière fiable les données à grande vitesse et la transmission de puissance auxiliaire entre les équipements industriels, répond aux exigences strictes de fonctionnement des équipements de qualité industrielle et est largement compatible avec divers équipements de contrôle et d'acquisition de données industriels.
Matériel et savoir-faire de haute qualité
Le boîtier est fabriqué en plastique d'ingénierie de haute résistance de qualité industrielle, qui présente une excellente résistance à l'usure, à l'impact et à la corrosion, s'adaptant à des environnements industriels complexes;les broches adoptent une technologie de plaquage par or de précision qui réduit efficacement la résistance au contact, améliore la conductivité électrique, la résistance à l'oxydation et la résistance au vieillissement,assurer des connexions stables et durables à long terme.
Scénarios d'application étendus
Convient pour les connexions de transmission de données dans des scénarios industriels tels que le contrôle de l'automatisation industrielle, les équipements de fabrication intelligents, les systèmes d'acquisition de données, les capteurs industriels,équipement de détection extérieurIl est particulièrement adapté aux environnements industriels difficiles et aux scénarios de transmission de données extérieurs nécessitant un montage de panneau, des fonctions imperméables à l'eau et à la poussière.
Connexion pratique par poussée-tirée
Adopte une conception de connexion push-pull conviviale, qui est lisse et économe en main-d'œuvre pour la prise et le déverrouillage, avec une connexion et un verrouillage fermes, pas facile à tomber en raison de vibrations et de collisions;combiné avec une structure de montage de panneau, il a un positionnement d'installation précis et un démontage et une maintenance pratiques, améliorant considérablement l'efficacité de l'installation et de l'exploitation dans les scénarios industriels.
Paramètres électriques
| Nombre de Polonais |
11 épingles |
| Notation actuelle |
5A au maximum |
| Rating de la tension |
300VAC au maximum |
| Voltage de durabilité |
Le régulateur de tension doit être utilisé. |
Paramètres techniques
| Résistance au contact |
10 mΩ maximum |
| Structure d'isolation |
500 MΩ à 500 VDC |
| Température de fonctionnement |
-40°C à +105°C |
| Classe IP |
IP67 (1m / 30min) lorsqu'il est apparié |
| Matériau de moisissure |
Le PA66 |
| Matériau de contact/terminal |
Lamière plaquée d'or |
| Matériau des joints |
D'une teneur en silicone |
Industries d'application
Lumières de croissance
Application des communications
Machines pour le codage des produits
Codage des produits de l'inventaire
Systèmes à jet d'encre
Système solaire
Appareils à jet d'encre industriels
Équipement électrique
Équipement de laboratoire de médecine légale et de pathologie
Équipement de communication
Machines lourdes
Paramètres de fonctionnement
| Rating de la tension |
300VAC au maximum |
| Notation actuelle |
5A au maximum |
| Taille du fil min OD |
3.0 mm ~ 6,0 mm |
| Taille maximale du fil OD |
8.0 mm ~ 10.0 mm |
| Surface maximale de la section transversale du câble |
0.5 mm2 ~ 2,5 mm2 |
Esquisse de conception
Questions fréquemment posées
Comment garantissez-vous la qualité du produit?
Nous mettons en œuvre un contrôle de qualité strict tout au long du processus de production: inspection des matières premières, tests en ligne et inspection finale des échantillons.Tous les produits sont assortis d'une garantie de 12 mois contre les défauts de fabrication.
Comment acheter vos produits?
Vous devez faire ce qui suit:
Confirmer le classement actuel et le nombre de contacts
Confirmer le style d'assemblage
Confirmer la portée du câble
Confirmez la longueur et le matériel du câble
Où puis-je obtenir des échantillons?
Je suis honoré de vous offrir des échantillons, et le fret doit être payé par vous-même. Vous pouvez me donner votre numéro de messagerie et votre adresse de détail, alors je peux vous envoyer un échantillon à la fois.
Comment traquer ma cargaison?
Une fois les marchandises expédiées, nous vous enverrons le numéro de suivi et le lien vers la plateforme logistique.
