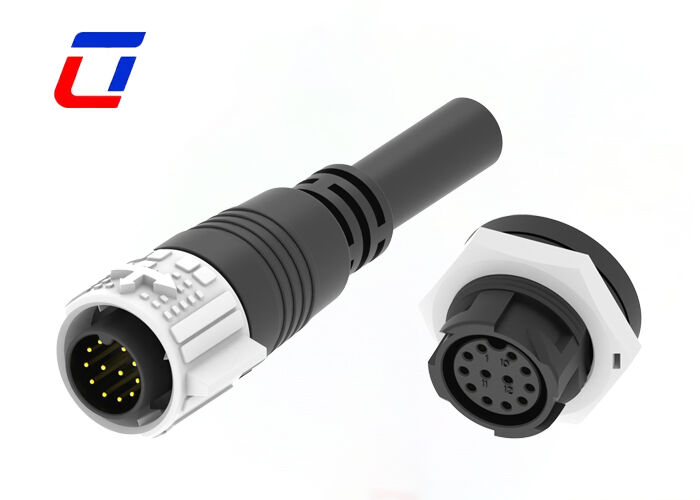

Connecteurs circulaires à 12 broches IP67 M19
Une description rapide
Ce modèle de connecteurs est spécialisé pour diverses applications électriques, conception facile d'opération dans le système de verrouillage push, il suffit d'une seconde pour insérer, puis il verrouillera automatiquement.
Dans ce modèle de connecteur, Power & Singal ensemble dans un ensemble de conception est de plus en plus populaire à de nombreux appareils, qui résolvent le connecteur de puissance et de signal séparés en utilisant parfaitement,spécialement pour l'application limitée en espace.
L'assemblage du câble disponible pour les connecteurs multi-points est pris en charge dans Ulinkcon, veuillez simplement partager la demande de câble en détail, un service personnalisé est disponible.

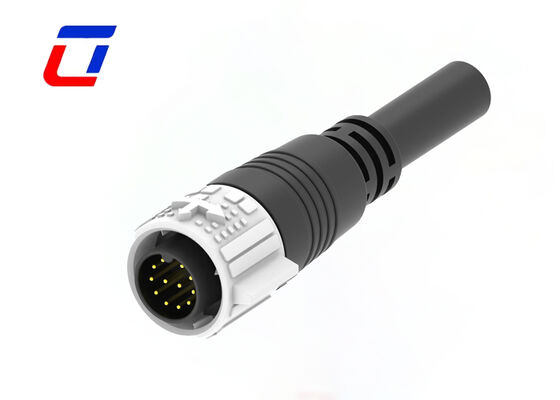

Spécifications de base et conception d'adaptationIl est doté d'une configuration de broche de précision de 12 pins, optimisée pour la transmission de signal et de puissance dans les scénarios de faible courant.assurer une alimentation stable et une intégrité du signal pour les équipements à faible consommation d'énergie; adopte une interface circulaire standard M19, servant de prise mâle qui s'adapte avec précision aux prises 12Pin avec un alignement précis de la prise, une faible impédance de contact,compatibles avec les spécifications de câble de divers équipements à faible courant, permettant une installation et un amarrement efficaces et sans heurts.
Protection contre l'eau IP67: équipé d'une résistance à l'eau et à la poussière de haut niveau IP67, adoptant une conception de double protection de boîtier scellé intégré et d'un anneau en caoutchouc imperméable à l'eau de haute performance.Il peut résister efficacement à la pluie, éclaboussures d'eau et intrusion de poussière, et même fonctionner normalement dans des scénarios d'immersion dans l'eau à court terme,éliminer complètement le risque de court-circuit dans les scénarios de transmission à faible courant et assurer un fonctionnement stable des équipements dans des environnements complexes.
Adaptation exclusive à faible courant: correspond avec précision aux exigences de transmission à faible courant, et la conception du circuit optimise les faibles pertes de consommation d'énergie,d'une puissance de sortie supérieure à 50 W,; les broches adoptent une conception de conduction de précision, évitant ainsi efficacement un mauvais contact dans les scénarios de faible courant et améliorant la fiabilité de la transmission.
Matériel et fabrication de haute fiabilité: le boîtier est fabriqué en plastique d'ingénierie à haute isolation, avec une excellente résistance à la corrosion et à l'impact, tout en assurant la sécurité de l'isolation électrique;les broches sont enduites d'étain pour un traitement antioxydant, réduisant la résistance au contact, améliorant la stabilité conductive et la durée de vie, et s'adaptant aux besoins de fonctionnement stable à long terme des équipements à faible courant.
Scénarios d'application étendus: Spécialement conçu pour les équipements à faible courant, il est largement utilisé dans les scénarios de connexion tels que les petits capteurs, les équipements électroniques portables, les équipements de surveillance extérieurs à faible consommation,composants à faible consommation pour la maison intelligenteIl est particulièrement adapté aux besoins de connexion d'équipements à faible courant dans des environnements extérieurs ou humides nécessitant une protection imperméable.
Caractéristiques de sécurité et de commodité: Conforme aux normes de sécurité électrique basse tension et basse tension, avec d'excellentes performances d'isolation, empêchant efficacement le risque de fuite électrique et de choc électrique;a une conception de connexion infaillible pour éviter les dommages causés à l'équipement ou aux connecteurs par l'insertion inverse; la prise mâle a une structure compacte, facile à installer dans des espaces étroits, et est fermement verrouillée après connexion, résistante à de légères vibrations, assurant la stabilité de la connexion.
Principales caractéristiques
- Système de verrouillage rapide par poussée
- Options multi-noyaux: 2Pin, 3Pin, 4Pin, 5Pin pour la puissance
- 3+2Pin, 3+3Pin, 3+4Pin, 3+5Pin, 3+9Pin et 2+20Pin pour le signal de puissance combiné
- 6Pin,7Pin,8Pin,9Pin,10Pin,11Pin,12Pin,14Pin,16Pin et 18Pin pour le signal disponible
- Version d'assemblage sur le terrain:à la fois fil à fil et fil à carte options
- Courant nominal 5A pour une longue durée de fonctionnement
- Service d'assemblage de câbles pris en charge, bienvenue sur mesure
- OEM/ODM bienvenue
| Paramètres électriques |
| NLes Polonais |
12 épingles |
| Notation actuelle |
5A au maximum. |
| Rating de la tension |
300VAC au maximum |
| Voltage de durabilité |
Le régulateur de tension doit être équipé d'un système de régulation de tension. |
| Paramètres techniques |
| Résistance au contact |
10 mΩ maximum |
| Structure d'isolation |
500 MΩ à 500 VDC |
| Température de fonctionnement |
-40°C à +105°C |
| Classe IP |
IP67 (1m / 30min) lorsqu'il est apparié |
| Matériau de moisissure |
Le PA66 |
| Matériau de contact/terminal |
Lamière plaquée d'or |
| Matériau des joints |
D'une teneur en silicone |
Industrie de l'application
- Lumières de croissance
- Application des communications
- machines de codage des produits
- le code du produit de l'inventaire
- systèmes à jet d'encre
- Système solaire
- équipement à jet d'encre industriel
- Équipement électrique
- Équipement de laboratoire de médecine légale et de pathologie
- Équipement de communication
- Machines lourdes
| Paramètres de fonctionnement |
| Rating de la tension |
300VAC au maximum |
| Notation actuelle |
5A au maximum |
| Taille du fil min OD |
3.0 mm ~ 6,0 mm |
| Taille maximale du fil OD |
8.0 mm ~ 10.0 mm |
| Max.Série de section transversale du câble |
0.5 mm2~ 2,5 mm2 |
Esquisse de conception
