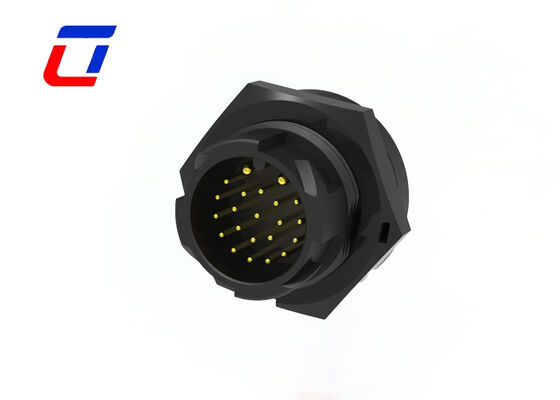

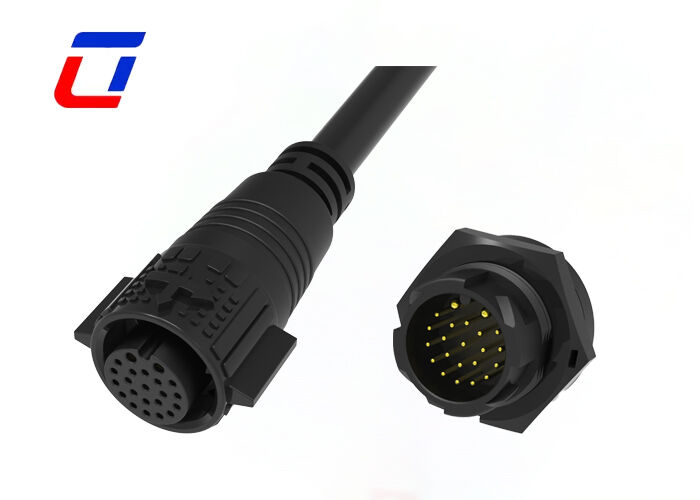

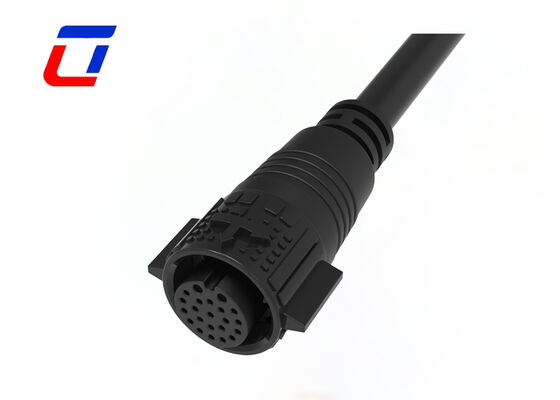

Name: Connecteur de prise et de fiche étanche M19 15A+5A Connecteurs multi-broches 2+20 broches
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M19
Availability: InStock

Aperçu Produits Pin Connectors Waterproof multi

Connecteur de prise et de fiche étanche M19 15A+5A Connecteurs multi-broches 2+20 broches

Détails sur le produit:

Lieu d'origine:	Chine
Nom de marque:	Ulinkcon
Certification:	CE/Rohs/TUV/UL
Numéro de modèle:	M19

Conditions de paiement et expédition:

Quantité de commande min:	négociation
Prix:	Négociable
Détails d'emballage:	1. sac en plastique;2. Carton;3Selon les exigences du client
Délai de livraison:	3 à 6 jours ouvrables
Conditions de paiement:	T/T, D/P, L/C, D/A, Western Union, MoneyGram
Capacité d'approvisionnement:	100 000 paires Montly

Contact

Description de produit détaillée

Matériel:	PA66 et alliage de cuivre	Tension nominale:	300V
Niveau de protection:	IP67	Indice de résistance aux flammes:	UL94-V0
Couleur:	Blanc Bleu Rouge Noir Jaune	Mode de connexion:	Verrouillage par poussée
Mettre en évidence:	Connecteur de fiche étanche M19 15A+5A , Connecteur multi-broches 2+20 broches , Connecteur de prise étanche M19

Connecteurs d'alimentation étanches multi 2 broches pour connecteurs de données M19 20 broches

Description rapide

Spécifications principales et adaptation double courant: Adopte une disposition de précision multi-broches 2+20 broches pour réaliser la conception séparée des canaux de transmission de puissance et de transmission de signal ; dispose d'une interface circulaire standard M19, comprenant un ensemble complet de composants enfichables mâles et femelles, supportant une sortie nominale de courant double de 15A+5A. Le canal 15A convient aux besoins d'alimentation haute puissance, et le canal 5A convient à la transmission de signaux basse puissance, répondant aux exigences de travail collaboratif de différents appareils de charge. Il possède un alignement précis des fiches, une impédance de contact stable, est compatible avec les câbles de spécifications correspondantes et permet une installation et un raccordement efficaces.

Protection étanche de haut niveau: Possède des performances d'étanchéité à l'eau et à la poussière IP67, adoptant un boîtier scellé intégré combiné à une conception de joint en caoutchouc étanche haute performance. Il peut résister efficacement à la pluie, aux éclaboussures d'eau, à l'intrusion de sable et de poussière ainsi qu'aux scénarios d'immersion à court terme, éliminant les risques de courts-circuits et de fuites électriques lors de la transmission à double courant, et assurant le fonctionnement stable et fiable du système de connexion dans des environnements complexes tels que les conditions extérieures et humides.

Conception enfichable mâle-femelle sécurisée: Adopte une structure enfichable mâle-femelle à encliquetage précis qui se verrouille automatiquement après l'insertion, avec une connexion ferme qui ne se desserre pas. Il peut résister efficacement à l'impact des vibrations de l'équipement, des tractions externes et d'autres facteurs pour éviter le détachement de la connexion ; le déverrouillage est pratique et ne nécessite pas d'outils professionnels, facilitant la maintenance et l'inspection de l'équipement ultérieures, et convient aux scénarios de travail nécessitant des branchements et débranchements fréquents.

Scénarios d'application étendus: Spécialement conçu pour les scénarios de demande multi-charge et double courant, il est largement utilisé pour l'alimentation et la transmission de signaux simultanées dans des scénarios tels que les équipements industriels extérieurs, les équipements auxiliaires pour les nouvelles énergies, les grandes machines extérieures, les systèmes de surveillance de sécurité, les équipements d'automatisation industrielle et les systèmes électriques auxiliaires marins. Il est parfaitement adapté aux projets électriques qui nécessitent des connexions étanches, multicanaux et de différents niveaux de puissance.

Industries d'application

Lampes de croissance
Applications de communication
Machines de codage de produits
Codage des produits d'inventaire
Systèmes à jet d'encre
Système solaire
Équipement d'impression à jet d'encre industriel
Équipement électrique
Équipement médico-légal et pathologique de laboratoire
Équipement de communication
Machines lourdes

Paramètres électriques
Nombre de pôles	Connecteur étanche à 2 broches
Intensité nominale	15A+5A
Tension nominale	300VAC max
Tension de tenue	1500VAC @ 60 s.

Paramètres techniques
Résistance de contact	10 mΩ max
Structure d'isolation	500 MΩ à 500VDC
Température de fonctionnement	-40°C ~ +105°C
Classe IP	IP67 (1m / 30min) lorsqu'il est accouplé
Matériau du moule	PA66
Matériau du contact/borne	Laiton plaqué or
Matériau du joint	Silicone

Paramètres de fonctionnement
Tension nominale	600VAC max
Intensité nominale	20A max
Taille de fil minimale OD	3.0mm ~ 6.0mm
Taille de fil maximale OD	8.0mm ~ 10.0mm
Section transversale maximale du câble	0.5mm² ~ 2.5mm²

Esquisse de conception

FAQ

1. Q : Êtes-vous une usine ou une société commerciale ?
R : Nous sommes une usine. Située dans le parc industriel Ulinkcon, district de Bao'an, Shenzhen, Chine

2. Q : Comment puis-je obtenir des échantillons ?

R : C'est un honneur pour moi de vous offrir des échantillons, et le fret doit être payé par vous-même. Vous pouvez me faire connaître votre numéro de messagerie et votre adresse détaillée, puis je peux vous envoyer un échantillon immédiatement.

3. Q : Acceptez-vous d'autres devises de paiement en dehors de l'USD ?R : Notre devise par défaut est l'USD, mais nous pouvons également accepter l'EUR, la GBP ou d'autres devises majeures. Veuillez confirmer le taux de change avec notre équipe de vente lors de la commande.
