Name: M23 90 degrés connecteurs de câbles moulés 2+1+5 Pin Push Lock Connecteur étanche
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M23
Availability: InStock

Aperçu Produits Pin Connectors Waterproof multi

M23 90 degrés connecteurs de câbles moulés 2+1+5 Pin Push Lock Connecteur étanche

Détails sur le produit:

Lieu d'origine:	Chine
Nom de marque:	Ulinkcon
Certification:	CE/Rohs/TUV/UL
Numéro de modèle:	M23

Conditions de paiement et expédition:

Quantité de commande min:	négociation
Prix:	Négociable
Détails d'emballage:	1. sac en plastique;2. Carton;3Selon les exigences du client
Délai de livraison:	3 à 6 jours ouvrables
Conditions de paiement:	T/T, D/P, L/C, D/A, Western Union, MoneyGram
Capacité d'approvisionnement:	100 000 paires Montly

Contact

Description de produit détaillée

Épingle:	2+1+5 broches	Note actuelle:	50A, 15A
Taper:	connecteur étanche	Matériel:	PA66
Plage de diamètre:	24-9AWG	Couleur:	Bleu
Mettre en évidence:	M23 connecteur de verrouillage à pression étanche , connecteur de câble moulé à 90 degrés , Connecteur étanche à 2+1+5 broches

1 Mise à la terre 2 Alimentation 5 Données Connecteur M23 IP67 Étanche Verrouillage par pression

Aperçu du produit

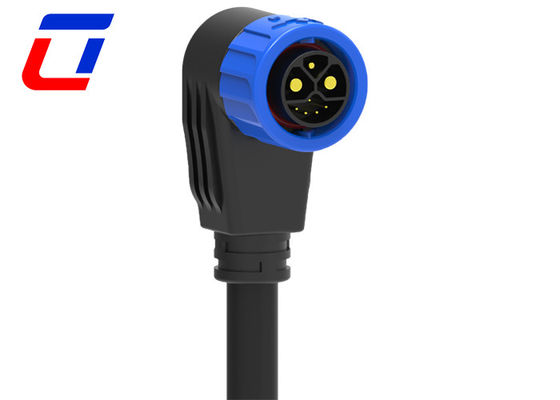

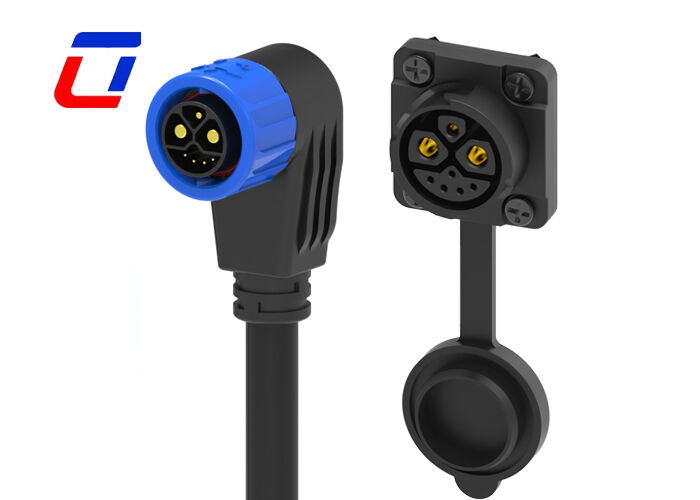

Ce produit est un connecteur de câble moulé M23 à 90 degrés, adoptant une disposition de broches séparées 2+1+5, équipé d'une structure de verrouillage par pression et d'une conception étanche. Le produit est fabriqué grâce à un processus de moulage intégré, assurant une connexion ferme entre le câble et le connecteur. La conception à 90 degrés convient aux espaces d'installation étroits, permettant une transmission partitionnée précise de l'alimentation et des signaux. Il est largement utilisé dans les équipements d'automatisation industrielle, les machines-outils CNC, les capteurs, les équipements de surveillance extérieure et d'autres scénarios, offrant une solution étanche stable et fiable pour les connexions de circuits dans des environnements d'installation complexes.

Secteurs d'application

Lampes de croissance
Applications de communication
Machines de codage de produits
Codage des produits d'inventaire
Systèmes à jet d'encre
Système solaire
Équipement à jet d'encre industriel
Équipement électrique
Équipement de laboratoire médico-légal et de pathologie
Équipement de communication
Machines lourdes

Caractéristiques techniques

Structure moulée à 90 degrés, adaptée aux espaces étroits: Adopte une conception de moulage intégrée à 90 degrés, ce qui permet d'économiser efficacement l'espace d'installation et convient particulièrement à l'installation dans des zones étroites telles que l'intérieur des équipements et les coins ; l'angle de moulage précis assure un routage régulier des câbles, évitant les dommages causés par la torsion et la traction des câbles, et améliorant la rationalité et l'esthétique de la disposition des connexions.

Disposition partitionnée 2+1+5 broches, transmission précise sans interférence: Utilise une conception de broches séparées 2 broches + 1 broche + 5 broches, correspondant respectivement à différents circuits d'alimentation et canaux de signaux, réalisant une transmission synchrone et précise de l'alimentation et de plusieurs signaux, et évitant complètement les interférences entre différents types de signaux ; les broches sont fabriquées en matériau métallique hautement conducteur avec une faible résistance de contact et une faible perte de transmission, assurant un fonctionnement stable de l'équipement.

Conception à verrouillage par pression, connexion ferme et pratique: Équipé d'une structure de verrouillage de type pression pratique, le branchement et le débranchement sont simples, et le verrouillage ou le déverrouillage peut être effectué par une légère pression, améliorant considérablement l'efficacité de l'installation et de la maintenance ; après le verrouillage, l'ajustement est serré, avec une excellente résistance aux chocs et aux chutes, ce qui peut résister efficacement aux vibrations et aux tractions externes pendant le fonctionnement de l'équipement, assurant une connexion continue et stable.

Paramètres électriques

Nombre de pôles	Connecteur étanche 8 broches
Intensité nominale	50+15A +5Amax.
Tension nominale	300VAC max
Tension de tenue	1500VAC @ 60 s.

Paramètres techniques

Résistance de contact	10 mΩ max
Structure d'isolation	500 MΩ à 500VDC
Température de fonctionnement	-40°C ~ +105°C
Classe IP	IP67 (1m / 30min) lorsqu'il est accouplé
Matériau du moule	PA66
Matériau du contact/borne	Laiton plaqué or
Matériau du joint	Silicone

Paramètres de fonctionnement

Tension nominale	600VAC max
Intensité nominale	50A max
Taille minimale du fil OD	3.0mm ~ 6.0mm
Taille maximale du fil OD	8.0mm ~ 16.0mm
Section transversale maximale du câble	0.5mm² ~ 10.0mm²

Foire aux questions

Q1 : Êtes-vous une usine ou une société commerciale ?

R : Nous sommes une usine. Située dans le parc industriel Ulinkcon, district de Bao'an, Shenzhen, Chine

Q2 : Puis-je avoir une étiquette personnalisée ?

R : Oui, bien sûr, vous pouvez créer votre propre étiquette et emballage privés, si vous avez besoin de concevoir l'emballage, nous avons également un designer professionnel pour vous servir.

Q3 : Quelles méthodes de paiement acceptez-vous ?

R : Nous prenons en charge les principales méthodes de paiement internationales : T/T (virement télégraphique), L/C (lettre de crédit), PayPal et West Union. Pour les commandes importantes, 30 % d'acompte + 70 % de solde avant expédition sont nos conditions standard.

Q4 : Combien de matériaux pouvez-vous fournir ?

R : Il existe différents matériaux pour le connecteur et le câble, nous utilisons généralement du PVC/Nylon pour fabriquer le connecteur, du PVC/caoutchouc/silicone pour le câble. Bien sûr, nous pouvons également choisir le matériau en fonction de vos exigences.
