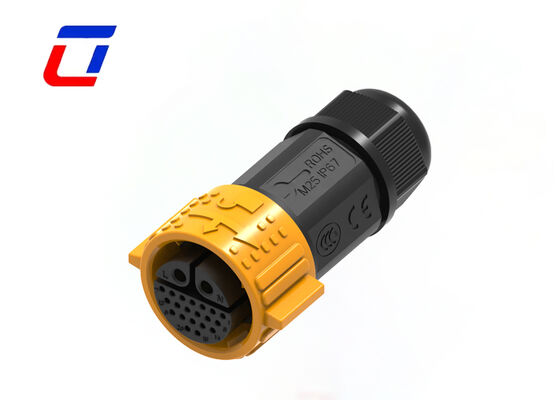

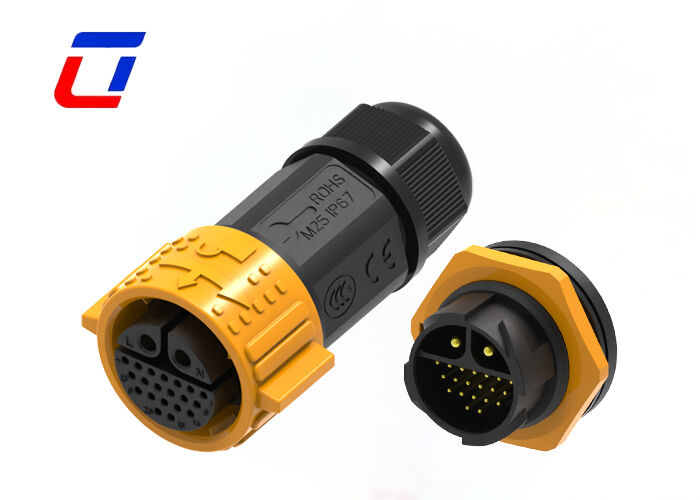

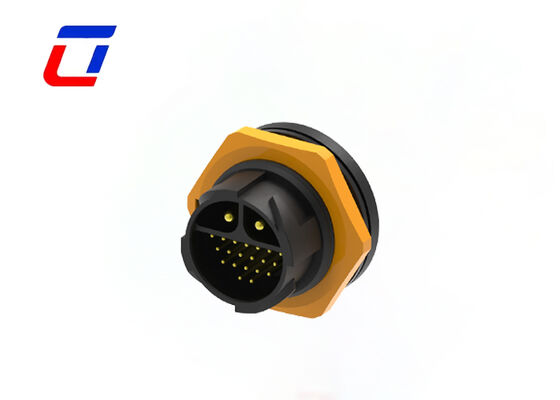

Connecteurs circulaires push-pull M25 2+20 broches 300V mâle et femelle
Présentation du produit
Le connecteur multi-connecteurs étanche M25 2+20 broches 300 volts pour signaux et alimentation fil-à-carte est un dispositif de connexion multifonctionnel spécialement développé pour la transmission coordonnée des signaux et de l'alimentation dans les scénarios industriels. Grâce à sa disposition précise des broches et à ses performances de protection fiables, il est devenu la solution privilégiée pour les scénarios de connexion fil-à-carte.
Le produit adopte une conception à 2+20 broches, divisant clairement la zone de transmission de puissance et la zone de transmission de signal. Les 2 broches sont responsables de la transmission stable de l'alimentation 300V, et les 20 broches assurent la transmission à faible perte de signaux haute fréquence. Les deux fonctionnent en synergie sans interférence mutuelle, s'adaptant parfaitement aux besoins des équipements industriels qui doivent réaliser simultanément l'alimentation et le contrôle du signal.
Le produit est équipé d'une interface standard M25, compatible avec les câbles de même spécification, avec un ajustement de connexion élevé ; les performances d'étanchéité du noyau ont été rigoureusement testées, ce qui peut résister efficacement à l'intrusion de poussière et à l'érosion des taches d'eau, s'adapter à des conditions de travail complexes telles que l'extérieur, l'humidité et la poussière, et construire une barrière de protection solide pour le fonctionnement stable de l'équipement. Le boîtier est fabriqué à partir de matériaux d'ingénierie avec une excellente résistance aux intempéries, qui présente d'excellentes performances anti-vieillissement, anti-impact et de résistance aux hautes et basses températures (-40°C à 105°C), ce qui peut facilement faire face aux collisions mécaniques et aux fluctuations de température dans les environnements industriels, et prolonger considérablement la durée de vie du produit.
Industries d'application
- Application de communication
- Machines d'encodage de produits
- Encodage de produits en stock
- Systèmes à jet d'encre
- Système solaire
- Équipement industriel à jet d'encre
- Équipement d'alimentation électrique
- Équipement de laboratoire médico-légal et de pathologie
- Équipement de communication
- Machines lourdes
Caractéristiques principales
- Version d'assemblage sur site, câble vers carte
- Service d'assemblage de câbles disponible
- Structure de verrouillage rapide et de libération rapide
- Indice d'étanchéité suffisant pour la plupart des applications extérieures
- Alimentation et signal dans un seul ensemble
- Disposition 2 broches pour l'alimentation, 20 broches pour le signal
Paramètres électriques
| Paramètre |
Spécification |
| Nombre de pôles |
Connecteur fil-à-carte 22 broches |
| Courant nominal |
15A +5A |
| Tension nominale |
300VAC max |
| Tension de tenue |
2500VAC @ 60 s. |
Paramètres techniques
| Paramètre |
Spécification |
| Résistance de contact |
10 mΩ max |
| Structure d'isolation |
500 MΩ à 500VDC |
| Température de fonctionnement |
-40°C ~ +105°C |
| Classe IP |
IP67 (1m / 30min) |
| Matériau du moule |
PA66 |
| Matériau du contact/terminal |
Laiton plaqué or |
| Matériau du joint |
Silicone |
Paramètres de fonctionnement
| Paramètre |
Spécification |
| Tension nominale |
600VAC max |
| Courant nominal |
20A max |
| Diamètre extérieur du fil minimum |
6.5mm ~ 10mm |
| Diamètre extérieur du fil maximum |
10.5mm ~ 18mm |
| Section transversale maximale du câble |
0.5mm² ~ 6.0mm² |
Configuration du produit
Dimension du produit
Plus de détails techniques
Questions fréquemment posées
Q1 : Quelle est la tension nominale ?
R1 : La tension nominale, également appelée tension de fonctionnement, dépend principalement du matériau d'isolation du connecteur utilisé et de l'espacement entre les contacts. Certains composants ou dispositifs fonctionnant en dessous de leur tension nominale peuvent ne pas être en mesure d'accomplir leurs fonctions.
Q2 : Combien de matériaux pouvez-vous fournir ?
R2 : Il existe différents matériaux pour les connecteurs et les câbles. Nous utilisons généralement des matériaux PVC/Nylon pour produire les connecteurs, et des matériaux PVC/Caoutchouc/Silicone pour les câbles. Bien sûr, nous pouvons également choisir le matériau en fonction de vos exigences.
Q3 : Comment suivre mon envoi ?
R3 : Une fois les marchandises expédiées, nous vous enverrons le numéro de suivi et le lien de la plateforme logistique. Vous pouvez suivre le statut en temps réel en ligne ou contacter notre équipe pour obtenir des mises à jour.
