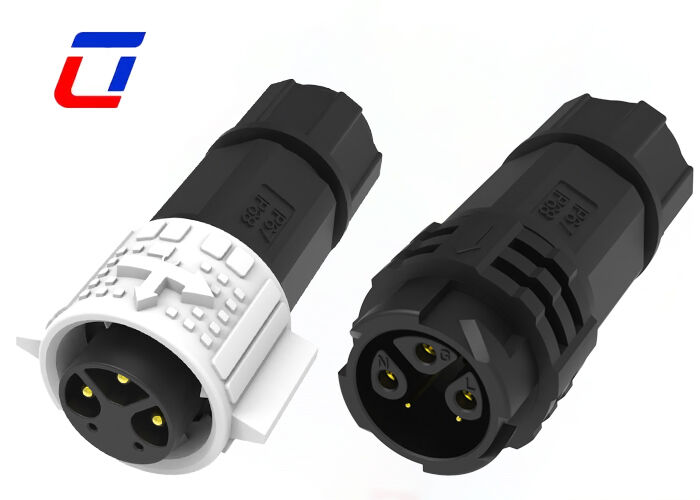

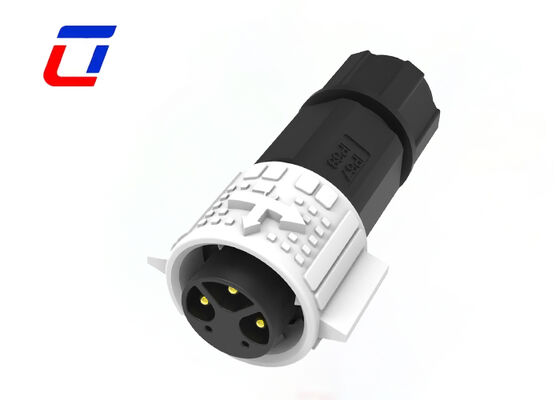

Connecteurs M19 en plastique mâle femelle 3+2 broches, connecteur circulaire d'alimentation et de signal
Connecteur mâle femelle multi-broches M19 3+2 broches, connecteur de données d'alimentation à faible courant fil à fil
Aperçu du produit
Positionnement principal :Connecteur d'alimentation et de données 2 en 1 conçu pour les scénarios à faible courant avec les spécifications M19 standard
Paramètres principaux :Configuration de broches composites 3+2, indice de protection IP67 contre la poussière et l'eau
Avantages de performance :Canaux d'alimentation et de données indépendants, structure de connexion à verrouillage automatique
Installation et compatibilité :Conception d'accouplement rapide mâle-femelle, compatibilité de taille M19 standard
Scénarios d'application :Petits réseaux de capteurs intelligents, équipements de maison intelligente, instruments de test portables
Principales caractéristiques
Système de verrouillage à bouton-poussoir à libération rapide
Plusieurs options de broches : 2 broches, 3 broches, 4 broches, 5 broches pour l'alimentation
Combinaisons de signaux d'alimentation : 3+2 broches, 3+3 broches, 3+4 broches, 3+5 broches, 3+9 broches et 2+20 broches
Options de signal : 6 broches, 7 broches, 8 broches, 9 broches, 10 broches, 11 broches, 12 broches, 14 broches, 16 broches et 18 broches
Version d'assemblage sur site avec options fil à fil et fil à carte
Intensité nominale de 20 A pour un fonctionnement continu
Service d'assemblage de câbles et prise en charge OEM/ODM disponibles
Spécifications techniques
| Catégorie de spécification |
Détails |
| Système de connecteur |
Câble à carte |
| Scellable |
Oui |
| Le connecteur et le contact se terminent par |
Fil et câble |
| Type de connecteur circulaire |
Fiche, Réceptacle |
| Type de coque |
Coque en plastique |
| Type de produit |
Kit de connecteur |
| Nombre de pôles |
3+2 |
| Intensité nominale |
15 A max |
| Tension nominale |
600 VAC max |
| Tension de tenue |
2500 VAC à 60 s |
| Matériau de la coque |
PA66 |
| Matériau d'isolation |
Thermoplastique à faible risque d'incendie |
| Hermétiquement scellé |
Oui |
| Protection environnementale |
IP67 (niveau de poussière 6) |
| Température de fonctionnement |
-40 °C à 105 °C |
| Indice de durabilité |
250-251 cycles |
| Indice d'inflammabilité UL |
UL 94V-0 |
Secteurs d'application
Équipement de communication
Machines de codage de produits
Systèmes de codage de produits d'inventaire
Systèmes à jet d'encre
Systèmes solaires
Équipement industriel à jet d'encre
Équipement électrique
Équipement de laboratoire médico-légal et de pathologie
Machines lourdes
Dimension de production
Détails techniques
Foire aux questions
Q1 : Quelle est la tension nominale ?
R1 : La tension nominale, également appelée tension de fonctionnement, dépend du matériau d'isolation du connecteur et de l'espacement des contacts. Certains composants peuvent ne pas fonctionner correctement en dessous de leur tension nominale.
Q2 : Y a-t-il une remise pour les commandes en grande quantité ?
R2 : Oui, nous proposons des remises échelonnées pour les commandes en gros. Plus vous commandez, plus le prix est compétitif. Veuillez indiquer la quantité souhaitée pour obtenir un devis personnalisé.
Q3 : Comment suivre mon envoi ?
R3 : Une fois les marchandises expédiées, nous fournissons des numéros de suivi et des liens vers la plateforme logistique. Vous pouvez suivre l'état en temps réel en ligne ou contacter notre équipe pour obtenir des mises à jour.
