Name: Connecteur LED étanche M19 3+9 broches, auto-verrouillage, câble vers carte, IP67
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M19
Availability: InStock

Aperçu Produits connecteur étanche ip67

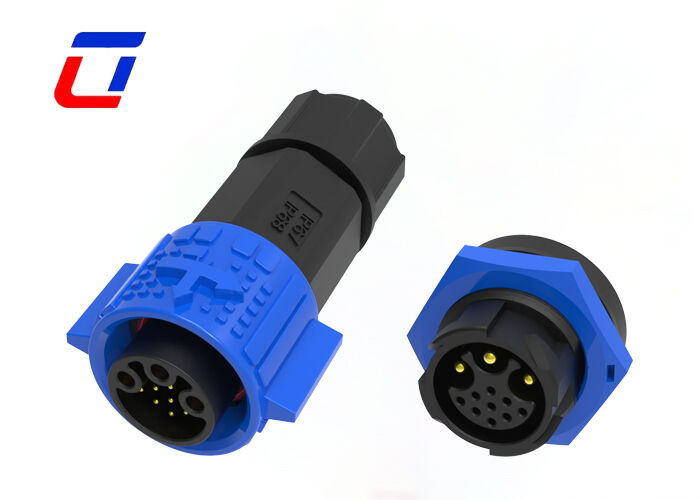

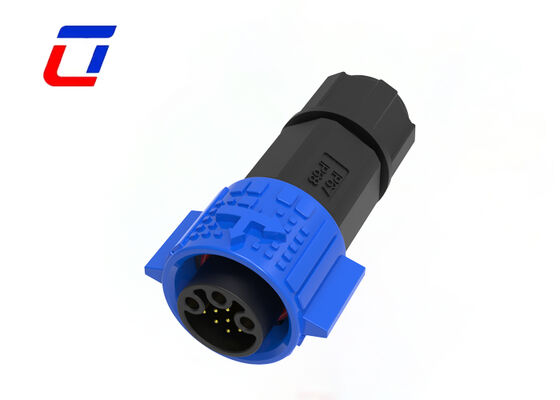

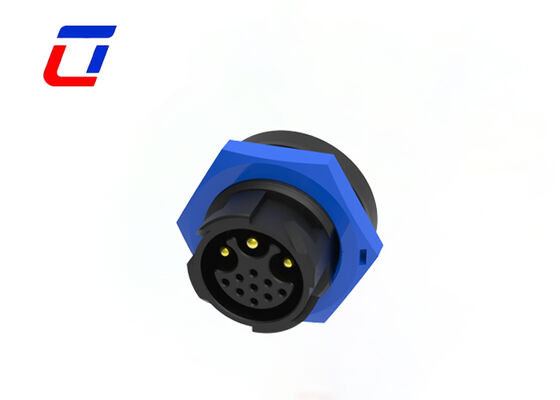

Connecteur LED étanche M19 3+9 broches, auto-verrouillage, câble vers carte, IP67

Détails sur le produit:

Lieu d'origine:	Chine
Nom de marque:	Ulinkcon
Certification:	CE/Rohs
Numéro de modèle:	M19

Conditions de paiement et expédition:

Quantité de commande min:	négociation
Prix:	Négociable
Détails d'emballage:	Boîte
Délai de livraison:	5 à 8 jours ouvrables
Conditions de paiement:	T/T,D/A,D/P,MoneyGram,L/C
Capacité d'approvisionnement:	100000 paires par mois

Contact

Description de produit détaillée

Nombre de broches:	3+9 broches	Actuel:	15A
Indice d'étanchéité:	IP67	Plage de température:	-40 ℃ ~ + 105 ℃
Matériel:	Nylon	Matériel de contact:	Laiton Plaqué Or
Mettre en évidence:	Connecteur LED étanche M19 , Connecteur auto-verrouillant 3+9 broches , Connecteur câble vers carte IP67

Connecteur LED étanche M19 3+9 broches, connecteur autobloquant câble à carte IP67

Aperçu du produit

Connecteur de fil à déconnexion rapide M19 3+9 broches OEM étanche 300V

Configuration et personnalisation des noyaux

Le connecteur étanche OEM M19 3+9 broches à déconnexion rapide est un connecteur de fil de qualité industrielle qui prend en charge la personnalisation. Il est doté d'une structure séparée de 3 broches pour l'alimentation principale et de 9 broches pour le signal de données, avec une tension nominale de 300 V. Combiné aux performances d'étanchéité IP67 et à un mécanisme de déconnexion rapide pratique, il est spécialement conçu pour les scénarios nécessitant un branchement et un débranchement efficaces ainsi que des besoins personnalisés.

Principales caractéristiques

Déconnexion rapide de type poussoir et fixation à double boucle : déverrouillage sans outil avec une efficacité de branchement 70 % plus rapide par rapport aux connexions filetées traditionnelles
Disposition des broches à double fonction : zone d'alimentation dédiée à 2 broches pour une alimentation de 300 V et zone de données à 20 broches pour la transmission de signaux à haut débit
IP67 étanche à l'eau et à la poussière : joints d'étanchéité de précision et boîtier M19 robuste pour les applications extérieures, industrielles et marines
Système d'accouplement Push-Lock : fonctionnement à une main sans outil avec confirmation de verrouillage audible
Stabilité de qualité industrielle : alliage de cuivre à haute conductivité avec placage argent pour les broches d'alimentation, alliage de cuivre plaqué or pour les broches de données

Spécifications techniques

Caractéristiques du type de produit

Système de connecteur	Câble à câble
Scellable	Oui
Le connecteur et le contact se terminent sur	Fil et câble
Type de connecteur circulaire	Fiche, Réceptacle
Type de coque	Coque en plastique
Type de produit	Kit de connecteur

Caractéristiques électriques

Nombre de pôles	3+9
Intensité nominale	15A max
Tension nominale	600VAC max
Tension de tenue diélectrique	2500VAC @ 60 s

Caractéristiques du corps

Matériau de la coque	PA66
Type de matériau d'isolation du connecteur circulaire	Thermoplastique à faible risque d'incendie
Hermétiquement scellé	Oui
Style d'entrée	Latéral
Type de protection environnementale	Élastomère scellé, hermétiquement scellé
Matériau du joint torique	Élastomère scellé, hermétiquement scellé
Protection environnementale	Oui

Conditions d'utilisation

Plage de température de fonctionnement	-40°C à 105°C
Niveau d'étanchéité à l'eau IP	IP67
Niveau d'étanchéité à la poussière IP	6
Indice de durabilité (cycles)	250, 251
Indice d'inflammabilité UL	UL 94V-0

Options de configuration

Options multicœurs : 2 broches, 3 broches, 4 broches, 5 broches pour l'alimentation
3+2 broches, 3+3 broches, 3+4 broches, 3+5 broches, 3+9 broches et 2+20 broches pour la combinaison signal d'alimentation
6 broches, 7 broches, 8 broches, 9 broches, 10 broches, 11 broches, 12 broches, 14 broches, 16 broches et 18 broches pour le signal disponible
Version d'assemblage sur site : options fil à fil et fil à carte
Courant nominal de 20A pour un fonctionnement de longue durée
Service d'assemblage de câbles pris en charge
OEM/ODM bienvenus

Secteurs d'application

Application de communications
Machines de codage de produits
Codage des produits d'inventaire
Systèmes à jet d'encre
Système solaire
Équipement industriel à jet d'encre
Équipement électrique
Équipement de laboratoire médico-légal et pathologique
Équipement de communication
Machines lourdes

Dimensions du produit

Détails techniques

Foire aux questions

Q1 : Quelle est la tension nominale ?

R1 : La tension nominale, également appelée tension de fonctionnement, dépend principalement du matériau d'isolation du connecteur utilisé, de l'espacement entre la taille du contact. Certains des composants ou appareils inférieurs à leur tension nominale peuvent ne pas être en mesure d'accomplir leurs fonctions.

Q2 : Comment suivre mon envoi ?

R2 : Une fois les marchandises expédiées, nous vous enverrons le numéro de suivi et le lien de la plateforme logistique. Vous pouvez suivre l'état en temps réel en ligne ou contacter notre équipe pour obtenir des mises à jour.

Q3 : Acceptez-vous d'autres devises de paiement en plus de l'USD ?

R3 : Notre devise par défaut est l'USD, mais nous pouvons également accepter l'EUR, la GBP ou d'autres devises majeures. Veuillez confirmer le taux de change avec notre équipe de vente lors de la commande.
