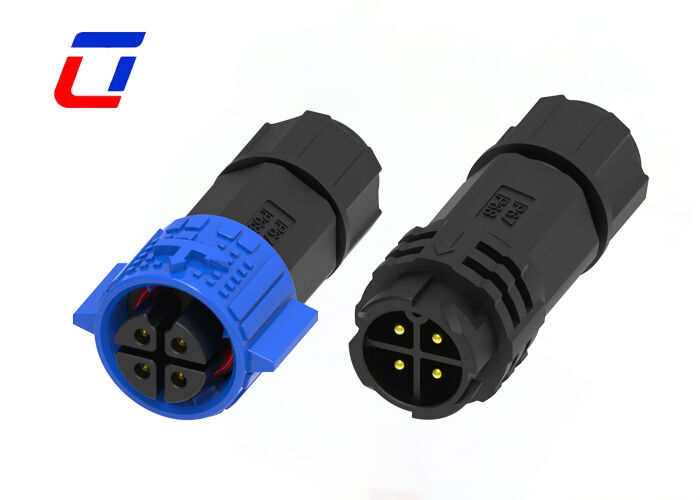

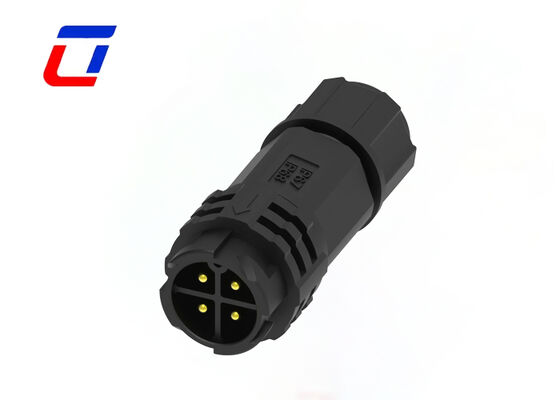

Connecteur d'alimentation extérieur 15A M19 4 broches IP67, connecteurs automobiles étanches

Connecteur d'alimentation extérieur 15A M19 4 broches IP67, connecteurs automobiles étanches

  • Connecteur d'alimentation extérieur 15A M19 4 broches IP67, connecteurs automobiles étanches
  • Connecteur d'alimentation extérieur 15A M19 4 broches IP67, connecteurs automobiles étanches
  • Connecteur d'alimentation extérieur 15A M19 4 broches IP67, connecteurs automobiles étanches
Connecteur d'alimentation extérieur 15A M19 4 broches IP67, connecteurs automobiles étanches
Détails sur le produit:
Place of Origin: China
Nom de marque: Ulinkcon
Certification: CE/Rohs/TUV/UL
Model Number: M19
Conditions de paiement et expédition:
Minimum Order Quantity: Negotiation
Prix: Négociable
Packaging Details: 1.Plastic bag;2.Carton;3.As per customer's requirements
Delivery Time: 3~6working days
Payment Terms: T/T,D/P,L/C,D/A,,Western Union,MoneyGram
Supply Ability: 100000 pairs Montly
Contact
Description de produit détaillée
Current rating: 15A Rated voltage: 300V
Gender: Male to Female Material: Nylon
Flame-resistant rating: UL94-V0 Contact Material: Brass Gold-Plated
Mettre en évidence:

Connecteur d'alimentation étanche 15A M19

,

Connecteur automobile 4 broches IP67

,

connecteur électrique étanche à l'eau extérieur

Connecteur extérieur mâle-femelle M19 4 broches étanche IP67


Description rapide


Spécifications principales

Structure circulaire standard M19, canaux de transmission de puissance à 4 broches, tension nominale de 300 V. Permet un accouplement mâle-femelle précis, conçu pour les connexions d'alimentation de qualité industrielle, idéal pour les besoins d'accouplement de câbles efficaces des systèmes basse et moyenne tension.

Structure et fabrication

Boîtier en plastique technique à haute résistance aux intempéries ; noyaux de broches en laiton à haute conductivité (traitement de précision). Insertion/extraction mâle-femelle en douceur, la structure d'étanchéité professionnelle assure une connexion sûre avec d'excellentes performances anti-vibration et anti-chute.

Performance de transmission

Tension nominale de 300 V pour la transmission de puissance basse et moyenne tension ; la conception à 4 broches garantit la stabilité du courant. La faible résistance de contact des broches réduit la consommation d'énergie et la génération de chaleur de la transmission, assurant une alimentation électrique continue et fiable de l'équipement.

Domaines d'application

Largement appliqué dans les systèmes de distribution d'énergie extérieurs, les interfaces d'alimentation des équipements d'automatisation industrielle, les installations extérieures d'énergie nouvelle, les connexions d'alimentation de surveillance de sécurité et d'autres scénarios de transmission d'énergie nécessitant une protection IP67 et un appariement mâle-femelle.


Principales caractéristiques


  • Système de libération rapide à verrouillage par pression
  • Options multi-cœurs : 2 broches, 3 broches, 4 broches, 5 broches pour l'alimentation
  • 3+2 broches, 3+3 broches, 3+4 broches, 3+5 broches, 3+9 broches et 2+20 broches pour la combinaison signal d'alimentation
  • 6 broches, 7 broches, 8 broches, 9 broches, 10 broches, 11 broches, 12 broches, 14 broches, 16 broches et 18 broches pour le signal disponible
  • Version assemblage sur site : options fil à fil et fil à carte
  • Courant nominal de 15 A pour un fonctionnement de longue durée
  • Service d'assemblage de câbles pris en charge, bienvenue pour personnaliser
  • OEM/ODM bienvenue


Paramètres électriques
Nombre de pôles 4 broches
Intensité nominale 15A max.
Tension nominale 300VAC max
Tension de tenue 1000VAC @ 60 s.


Paramètres techniques
Résistance de contact 10 mΩ max
Structure d'isolation 500 MΩ à 500VDC
Température de fonctionnement -40°C ~ +105°C
Classe IP IP67 (1m / 30min) lorsqu'il est accouplé
Matériau du moule PA66
Matériau de contact/borne Laiton plaqué or
Matériau d'étanchéité Silicone


Paramètres de fonctionnement
Tension nominale 600VAC max
Intensité nominale 15A max
Taille de fil minimale OD 3,0 mm ~ 6,0 mm
Taille de fil maximale OD 8,0 mm ~ 10,0 mm
Section transversale maximale du câble 0,5 mm2 ~ 2,5 mm2


Industries d'application


  • Lampes de croissance
  • Application des communications
  • machines de codage de produits
  • codage des produits d'inventaire
  • systèmes à jet d'encre
  • Système solaire
  • équipement à jet d'encre industriel
  • Équipement d'alimentation électrique
  • Équipement de laboratoire médico-légal et de pathologie
  • Équipement de communication
  • Machines lourdes


Croquis de conception


Connecteur d'alimentation extérieur 15A M19 4 broches IP67, connecteurs automobiles étanches 0

Connecteur d'alimentation extérieur 15A M19 4 broches IP67, connecteurs automobiles étanches 1


FAQ


1. Q : Êtes-vous une usine ou une société commerciale ?
R : Nous sommes une usine. Situé dans le parc industriel d'Ulinkcon, district de Bao'an, Shenzhen, Chine

2. Q : Prenez-vous en charge la personnalisation des produits ?
R : Oui, la personnalisation est disponible pour les spécifications, les couleurs, les logos et l'emballage. Veuillez fournir vos exigences détaillées, et nous vous fournirons un devis en conséquence avec un processus de confirmation d'échantillon.

3. Q : Comment acheter vos produits ?

R : Vous devez procéder comme suit :

* Confirmer l'intensité nominale et le nombre de contacts

* Confirmer le style d'assemblage

* Confirmer le calibre du fil du câble

* Confirmer la longueur et le matériau du câble.


Connecteur d'alimentation extérieur 15A M19 4 broches IP67, connecteurs automobiles étanches 2
