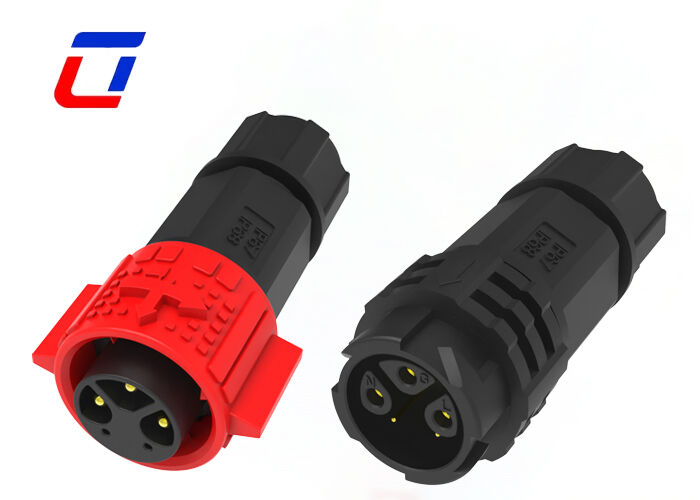

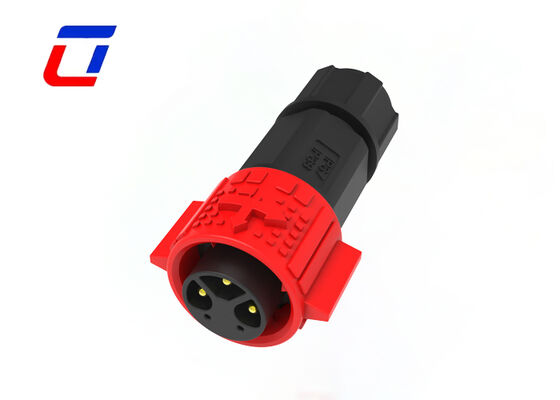

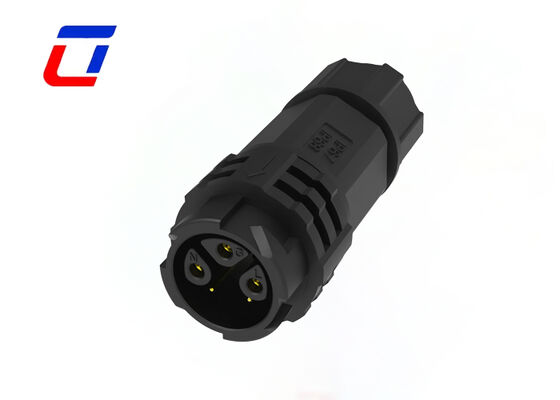

Name: Connecteurs mâle et femelle 3+2 broches, connecteur M19 multipolaire étanche
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M19
Price: Négociable USD
Availability: InStock

Aperçu Produits Pin Connectors Waterproof multi

Connecteurs mâle et femelle 3+2 broches, connecteur M19 multipolaire étanche

Détails sur le produit:

Lieu d'origine:	Chine
Nom de marque:	Ulinkcon
Certification:	CE/Rohs
Numéro de modèle:	M19

Conditions de paiement et expédition:

Quantité de commande min:	Négociation
Prix:	Négociable
Détails d'emballage:	Boîte
Délai de livraison:	5 à 8 jours ouvrables
Conditions de paiement:	T / T, D / A, D / P, L / C
Capacité d'approvisionnement:	100000 paires par mois

Contact

Description de produit détaillée

Nombre de broches:	3+2PIN	Actuel:	15A
Indice d'étanchéité:	IP67	Plage de température:	-40 ℃ ~ + 105 ℃
Le type:	connecteur étanche	Indice de résistance aux flammes:	UL94-V0
Mettre en évidence:	Connecteur multipolaire étanche M19 , Connecteur mâle femelle 3+2 broches , Connecteur électrique M19 étanche

Connecteur mâle femelle multipin M19 3+2 broches fil à fil pour courant faible, alimentation et données

Détails rapides de 5 brochesconnecteur étanche

Conception zonée 3+2 broches pour une séparation fonctionnelle précise : disposition zonée 3+2 (3 canaux d'alimentation + 2 canaux de données) – 3 broches d'alimentation pour une alimentation stable à faible courant, 2 broches de données pour une transmission de signal à haute fréquence et à faible interférence. La séparation fonctionnelle structurelle évite les interférences de fluctuation de puissance, garantissant une double transmission efficace dans des conditions de faible courant, adaptée aux capteurs et aux petits contrôleurs.
Optimisation pour faible courant : Conçu pour les scénarios ≤3A, les contacts en alliage de cuivre plaqué or de haute pureté (résistance de contact ≤5mΩ) améliorent la résistance à l'oxydation et à l'usure. Les broches estampées avec précision assurent un ajustement serré des fils, évitant les mauvais contacts/pertes de signal et stabilisant l'alimentation/les données pour les appareils à faible consommation.
Verrouillage fileté M19 : Structure M19 standard avec verrouillage fileté résistant aux vibrations/tractions pour éviter les déconnexions accidentelles. Le boîtier ABS haute résistance + joint d'étanchéité offre une protection IP67 (résistant à la poussière/aux éclaboussures), adapté aux environnements intérieurs/extérieurs non extrêmes et humides.
Installation facile fil à fil : Prend en charge le sertissage/la soudure, compatible avec les fils 18-24AWG. Le presse-étoupe réglable de 3 à 8 mm empêche le desserrage des broches dû à la tension du fil, permettant une installation rapide pour les novices et améliorant l'efficacité du câblage.

Caractéristiques principales

Système de déverrouillage rapide par pression
Options multicœurs : 2 broches, 3 broches, 4 broches, 5 broches pour l'alimentation
3+2 broches, 3+3 broches, 3+4 broches, 3+5 broches, 3+9 broches et 2+20 broches pour combinaison alimentation-signal
6 broches, 7 broches, 8 broches, 9 broches, 10 broches, 11 broches, 12 broches, 14 broches, 16 broches et 18 broches pour signal disponibles
Version d'assemblage sur site : options fil à fil et fil à carte
Courant nominal 20A pour un fonctionnement de longue durée
Service d'assemblage de câbles pris en charge, bienvenue à la personnalisation
OEM/ODM bienvenus

Caractéristiques du type de produit
Connecteur	Câble à câble
Scellable	Oui
Connecteur et terminaisons de contact vers	Fil et câble
Type de connecteur circulaire	Fiche, prise
Type de coque	Coque en plastique
Type de produit	Kit de connecteur

Caractéristiques électriques
Nombre de pôles	3+2
Courant nominal	15A max
Tension nominale	600VAC max
Tension de tenue	2500VAC @ 60 s.

Caractéristiques du corps
Matériau de la coque	PA66
Type de matériau d'isolation du connecteur circulaire	Thermoplastique à faible risque d'incendie
Hermétiquement scellé	Oui
Style d'entrée	Latéral
Type de protection environnementale	Scellé par élastomère, Hermétiquement scellé
Matériau du joint torique	Scellé par élastomère, Hermétiquement scellé
Protection environnementale	Oui

Conditions d'utilisation
Plage de température de fonctionnement (°C)	-40 ~105°C
Niveau d'étanchéité à l'eau IP	IP67
Niveau d'étanchéité à la poussière IP	6
Fonctionnement/Application
Indice de durabilité (Cycles)	250, 251
Normes industrielles
Indice d'inflammabilité UL	UL 94V-0

Industries d'application

Application de communication
machines d'encodage de produits
encodage de produits d'inventaire
systèmes à jet d'encre
Système solaire
équipement industriel à jet d'encre
Équipement de puissance électrique
Équipement de laboratoire de médecine légale et de pathologie
Équipement de communication
Machines lourdes

Dimension de production

Plus de détails techniques

FAQ

Q1 : Quelle est la tension nominale ?

R1 : La tension nominale, également connue sous le nom de tension de fonctionnement, dépend principalement du matériau d'isolation du connecteur utilisé et de l'espacement entre les contacts. Certains composants ou appareils fonctionnant en dessous de leur tension nominale peuvent ne pas remplir leurs fonctions.

Q2 :Y a-t-il une réduction pour les commandes en grande quantité ?

R2 :Oui, nous offrons des remises échelonnées pour les commandes en gros. Plus vous commandez, plus le prix est compétitif. Veuillez nous informer de la quantité attendue pour un devis personnalisé.

Q3 :Comment suivre mon envoi ?

R3 :Une fois les marchandises expédiées, nous vous enverrons le numéro de suivi et le lien de la plateforme logistique. Vous pouvez suivre le statut en temps réel en ligne ou contacter notre équipe pour des mises à jour.
