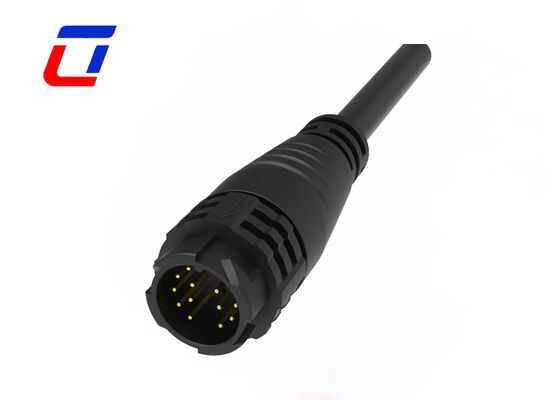

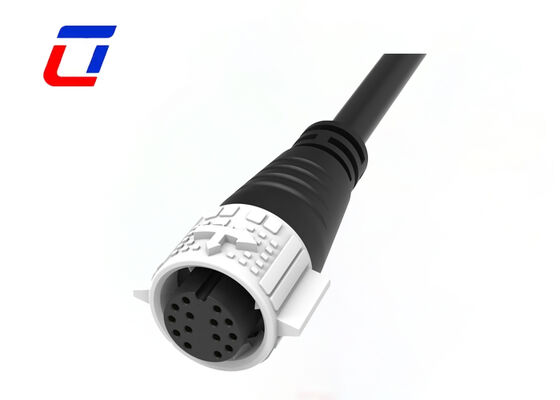

Name: M19 14 broches connecteurs LED basse tension ODM étanche à l'eau Push Lock connecteurs extérieurs
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M19
Availability: InStock

Aperçu Produits Connecteur imperméable de LED

M19 14 broches connecteurs LED basse tension ODM étanche à l'eau Push Lock connecteurs extérieurs

Détails sur le produit:

Lieu d'origine:	Chine
Nom de marque:	Ulinkcon
Certification:	CE/Rohs/TUV/UL
Numéro de modèle:	M19

Conditions de paiement et expédition:

Quantité de commande min:	Négociation
Prix:	Négociable
Détails d'emballage:	1. Sac en plastique ; 2. Carton ; 3. Selon les exigences du client
Délai de livraison:	3 ~ 6 jours ouvrables
Conditions de paiement:	T/T, D/P, L/C, D/A, Western Union, MoneyGram
Capacité d'approvisionnement:	100 000 paires mensuellement

Contact

Description de produit détaillée

Épingle:	14 broches	Note actuelle:	5A
Matériel:	Nylon	Niveau de protection:	IP67
Indice de résistance aux flammes:	UL94-V0	Matériau d'étanchéité:	Joint torique étanche
Mettre en évidence:	Connecteur LED étanche M19 , connecteur à basse tension à 14 broches , connecteur LED de verrouillage par poussée extérieur

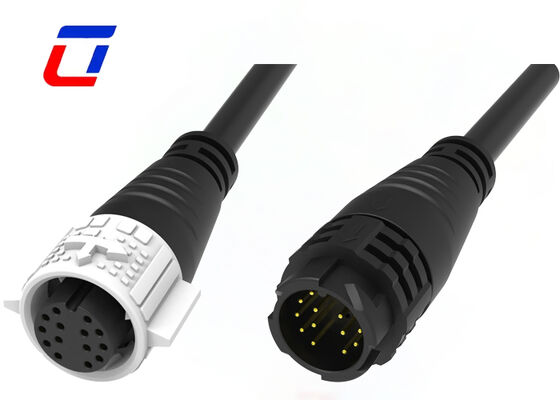

Connecteur mâle femelle 14 broches M19 300V Connecteurs de câble étanches

Description rapide

Ce connecteur étanche M19 à 14 broches à verrouillage par pression, doté de la technologie plaquée or et d'une personnalisation OEM, est un connecteur de fil haut de gamme pour des connexions efficaces et stables dans divers appareils. Intégrant la commodité du verrouillage par pression, la conductivité supérieure des contacts plaqués or et la compatibilité M19, il offre une résistance à l'eau/à la poussière/à la corrosion et une connectivité stable. Convient au contrôle industriel, aux communications extérieures, à l'électronique automobile, à la surveillance de la sécurité, etc. Ses principaux avantages sont les suivants :

1. Mécanisme de verrouillage par pression : la conception ergonomique du verrouillage par pression permet un accouplement/verrouillage précis avec une légère pression et une déconnexion rapide via le bouton de déverrouillage, sans outils nécessaires. Augmente l'efficacité de l'installation/de la maintenance et empêche le détachement accidentel dû aux vibrations/tractions, idéal pour les branchements/débranchements fréquents et les scénarios exposés à des forces externes.

2. Contacts plaqués or à 14 broches : la disposition à 14 broches répond à la transmission synchrone de signaux/d'alimentation multicanaux. La base en alliage de cuivre de haute pureté avec placage or minimise la résistance de contact, réduit les pertes/la consommation d'énergie, améliore la résistance à l'oxydation/à la corrosion, prolonge la durée de vie dans les environnements difficiles (humidité élevée, brouillard salin).

3. Excellente performance d'étanchéité : la structure d'étanchéité intégrée + les joints de haute qualité offrent une forte résistance à l'eau/à la poussière, bloquant l'humidité, la poussière, les taches d'huile. Assure une connexion fil à carte stable dans les environnements humides (pluie extérieure, ateliers humides, appareils de salle de bain), évitant les courts-circuits/interruptions de signal.

4. Structure à connexion rapide : le mécanisme de connexion rapide intégré permet un accouplement/une séparation manuels sans outil, simple et efficace. Le retour de boucle clair vérifie une connexion sécurisée, empêchant un mauvais contact. Réduit le temps de câblage et facilite la maintenance ultérieure, réduisant les coûts de main-d'œuvre/de temps.

Principales caractéristiques

Système de libération rapide à verrouillage par pression
Options multi-cœurs : 2 broches, 3 broches, 4 broches, 5 broches pour l'alimentation
3+2 broches, 3+3 broches, 3+4 broches, 3+5 broches, 3+9 broches et 2+20 broches pour signal d'alimentation combiné
6 broches, 7 broches, 8 broches, 9 broches, 10 broches, 11 broches, 12 broches, 14 broches, 16 broches et 18 broches pour signal disponible
Version d'assemblage sur site : options fil à fil et fil à carte
Courant nominal de 5 A pour un fonctionnement de longue durée
Service d'assemblage de câbles pris en charge, bienvenue à la personnalisation
OEM/ODM bienvenus

Paramètres électriques
Nombre de pôles	14 broches
Intensité nominale	5 Amax.
Tension nominale	300 VAC max
Tension de tenue	1500 VAC @ 60 s.

Paramètres techniques
Résistance de contact	10 mΩ max
Structure d'isolation	500 MΩ à 500 VCC
Température de fonctionnement	-40 °C ~ +105 °C
Classe IP	IP67 (1 m / 30 min) lorsqu'il est accouplé
Matériau du moule	PA66
Matériau du contact/de la borne	Laiton plaqué or
Matériau du joint	Silicone

Paramètres de fonctionnement
Tension nominale	300 VAC max
Intensité nominale	5 A max
Taille de fil minimale OD	3,0 mm ~ 6,0 mm
Taille de fil maximale OD	8,0 mm ~ 10,0 mm
Section transversale maximale du câble	0,5 mm² ~ 2,5 mm²

Industries d'application

Lampes de croissance
Application de communications
machines de codage de produits
codage de produits d'inventaire
systèmes à jet d'encre
Système solaire
équipement industriel à jet d'encre
Équipement d'alimentation électrique
Équipement de laboratoire médico-légal et de pathologie
Équipement de communication
Machines lourdes

Croquis de conception

M19 14 broches connecteurs LED basse tension ODM étanche à l'eau Push Lock connecteurs extérieurs 1

FAQ

1. Q : Êtes-vous une usine ou une société commerciale ?
R : Nous sommes une usine. Situé dans le parc industriel d'Ulinkcon, district de Bao'an, Shenzhen, Chine

2. Q : Comment puis-je passer une commande ? Quel est le processus ?

R : Le processus de commande est simple : 1) Confirmer les détails du produit et obtenir une facture pro forma (PI) ; 2) Effectuer l'acompte comme convenu ; 3) Nous commençons la production et vous tenons au courant des progrès ; 4) Payer le solde avant l'expédition ; 5) Organiser la livraison et fournir des informations de suivi.

3. Q : Comment puis-je obtenir des échantillons ?

R : C'est un honneur pour moi de vous offrir des échantillons, et le fret doit être payé par vous-même. Vous pouvez me faire part de votre numéro de messagerie et de votre adresse détaillée, puis je peux vous envoyer un échantillon immédiatement.

M19 14 broches connecteurs LED basse tension ODM étanche à l'eau Push Lock connecteurs extérieurs 2
