Aperçu ProduitsConnecteur circulaire étanche à l'eau

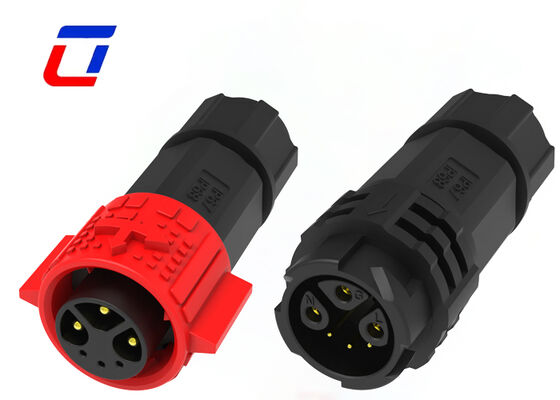

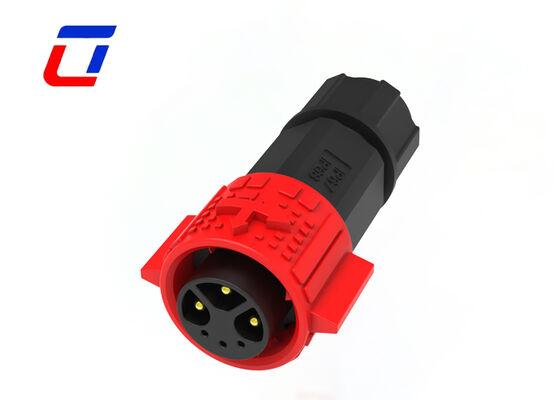

Connecteurs électriques 3+3 à plusieurs broches M19 Connecteur circulaire étanche à l'eau

Connecteurs électriques 3+3 à plusieurs broches M19 Connecteur circulaire étanche à l'eau

  • Connecteurs électriques 3+3 à plusieurs broches M19 Connecteur circulaire étanche à l'eau
  • Connecteurs électriques 3+3 à plusieurs broches M19 Connecteur circulaire étanche à l'eau
  • Connecteurs électriques 3+3 à plusieurs broches M19 Connecteur circulaire étanche à l'eau
Connecteurs électriques 3+3 à plusieurs broches M19 Connecteur circulaire étanche à l'eau
Détails sur le produit:
Lieu d'origine: Chine
Nom de marque: Ulinkcon
Certification: CE/Rohs
Numéro de modèle: M19
Conditions de paiement et expédition:
Quantité de commande min: Négociation
Prix: Négociable
Détails d'emballage: Boîte
Délai de livraison: 5 à 8 jours ouvrables
Conditions de paiement: T/T,D/A,D/P,MoneyGram,L/C
Capacité d'approvisionnement: 100000 paires par mois
Contact
Description de produit détaillée
Nombre de broches: 3+3PIN Indice d'étanchéité: IP67
Actuel: 15A Niveau de protection: IP67
Indice de résistance aux flammes: UL94-V0 Matériel de contact: Laiton Plaqué Or
Mettre en évidence:

Connecteur circulaire imperméable à l'eau M19

,

Connecteur électrique à connexion rapide 3+3 broches

,

connecteur circulaire étanche à plusieurs broches

Connecteur fil à fil étanche M19 3+3 broches 15A Connecteur rapide


Principales caractéristiques

  • Système de verrouillage rapide à bouton-poussoir
  • Options multi-cœurs : 2 broches, 3 broches, 4 broches, 5 broches pour l'alimentation
  • 3+2 broches, 3+3 broches, 3+4 broches, 3+5 broches, 3+9 broches et 2+20 broches pour la combinaison alimentation/signal
  • 6 broches, 7 broches, 8 broches, 9 broches, 10 broches, 11 broches, 12 broches, 14 broches, 16 broches et 18 broches disponibles pour le signal
  • Version assemblage sur site : options fil à fil et fil à carte
  • Courant nominal de 20A pour un fonctionnement prolongé
  • Service d'assemblage de câbles pris en charge, bienvenue pour la personnalisation
  • OEM/ODM bienvenus


Détails rapides de 3+3 brochesConnecteur mâle femelle



Les 3 broches principales d'alimentation sont construites à partir d'un alliage de cuivre plaqué or à section importante, une conception spécialisée conçue pour transporter efficacement un courant élevé de 15A tout en minimisant les pertes de chaleur pendant la transmission de l'alimentation, garantissant ainsi une alimentation stable et efficace, même en cas de fonctionnement continu à forte charge. En complément, les 3 broches auxiliaires sont dédiées à la transmission du signal, avec une structure de blindage indépendante qui isole efficacement le bruit de l'alimentation des voies de signal. Cette conception intégrée répond parfaitement aux exigences de connexion combinée « alimentation + signal » des appareils tels que les capteurs et les contrôleurs industriels, éliminant ainsi les tracas liés à l'installation de connecteurs d'alimentation et de signal séparés et simplifiant le système de câblage global.

Spécifiquement optimisées pour les exigences opérationnelles des équipements de moyenne puissance, les broches d'alimentation présentent une résistance de contact de ≤3mΩ, garantissant une perte d'énergie minimale pendant la transmission de l'alimentation. De plus, les broches d'alimentation adoptent une structure torsadée multi-brins, ce qui améliore considérablement la résistance de la broche à la fatigue mécanique causée par la dilatation et la contraction thermiques ou les vibrations lors d'une utilisation prolongée à courant élevé, empêchant ainsi la déformation de la broche et assurant des performances constantes.

Les bornes à sertir correspondantes subissent un traitement de recuit à haute température, un processus qui améliore la ductilité et la fiabilité de la connexion de la borne. Lorsqu'elles sont serties avec des fils, ce traitement assure une connexion serrée et à faible résistance, réduisant efficacement le risque de chauffage des joints dû à un mauvais contact et améliorant encore la sécurité et la stabilité globales de la connexion électrique.



 Caractéristiques du type de produit
 Système de connecteur   Câble à câble
 Scellable   Oui
 Le connecteur et le contact se terminent sur   Fil et câble
 Type de connecteur circulaire   Fiche, Prise
 Type de coque   Coque en plastique
 Type de produit   Kit de connecteur
 Caractéristiques de configuration
 Nombre de positions   3+3
 Nombre de positions de signal   3
 Contacts préchargés    Oui
 Caractéristiques électriques
 Tension de fonctionnement (VAC)  600V max.
 Tension de fonctionnement (VDC)  600V max.
 Caractéristiques du corps
 Matériau de la coque   PA66
 Type de matériau d'isolation du connecteur circulaire   Thermoplastique à faible risque d'incendie
 Hermétiquement scellé   Oui
 Style d'entrée   Côté
 Type de protection environnementale   Scellé en élastomère, hermétiquement scellé
 Matériau du joint torique   Scellé en élastomère, hermétiquement scellé
 Protection environnementale   Oui
 Caractéristiques des contacts
 Intensité nominale du contact (max) (A) .  15A max.
 Type de contact du connecteur circulaire   Broche-douille
 Fixation mécanique
 Type de montage du connecteur   Montage sur câble (suspendu)
 Type d'alignement d'accouplement   Clé
 Rétention d'accouplement   Avec
 Dimensions
 Taille du fil (AWG)  20AWG,18AWG,16AWG,14AWG,
 Conditions d'utilisation
 Plage de température de fonctionnement (°C)  -40 ~105°C
 Niveau d'étanchéité à l'eau IP   IP67
 Niveau d'étanchéité à la poussière IP   6
 Normes industrielles
 Classement d'inflammabilité UL   UL 94V-0


Industries d'application


  • Application des communications
  • machines de codage de produits
  • codage des produits d'inventaire
  • systèmes à jet d'encre
  • Système solaire
  • équipement industriel à jet d'encre
  • Équipement électrique
  • Équipement de laboratoire médico-légal et pathologie
  • Équipement de communication
  • Machines lourdes


Dimension de production


Connecteurs électriques 3+3 à plusieurs broches M19 Connecteur circulaire étanche à l'eau 0


Plus de détails techniques


Connecteurs électriques 3+3 à plusieurs broches M19 Connecteur circulaire étanche à l'eau 1


Connecteurs électriques 3+3 à plusieurs broches M19 Connecteur circulaire étanche à l'eau 2


FAQ

Q1 : Quelle est la tension nominale ?

A1 : La tension nominale, également appelée tension de fonctionnement, dépend principalement du matériau d'isolation du connecteur utilisé, de l'espacement entre la taille du contact. Certains des composants ou appareils inférieurs à leur tension nominale peuvent ne pas être en mesure d'accomplir leurs fonctions.

Q2 :Qui est responsable du dédouanement ? Fournissez-vous les documents nécessaires ?

A2 : Nous fournirons des documents de dédouanement complets (facture commerciale, liste de colisage, connaissement, rapports de certification). Les frais de dédouanement et les droits sont à la charge de l'acheteur (conditions EXW/FOB). Nous pouvons vous aider à préparer les documents si nécessaire.

Q3 :Combien de matériaux pouvez-vous fournir ?

A3 : Il existe différents matériaux pour le connecteur et le câble, nous utilisons généralement du PVC/Nylon pour fabriquer le connecteur, du PVC/caoutchouc/silicone pour le câble. Bien sûr, nous pouvons également choisir le matériau en fonction de vos exigences.
