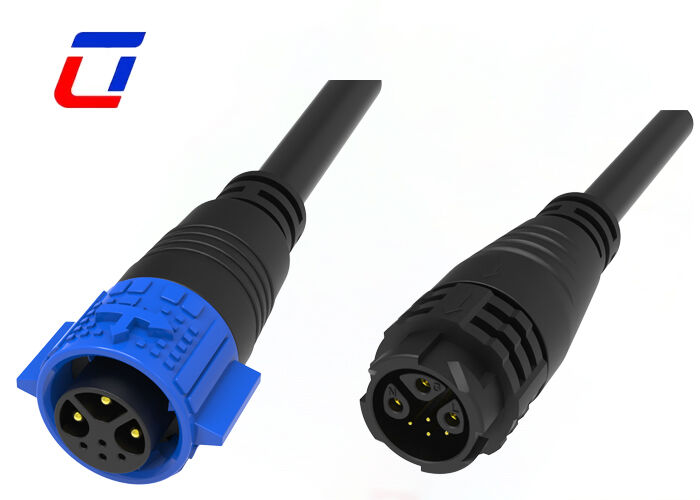

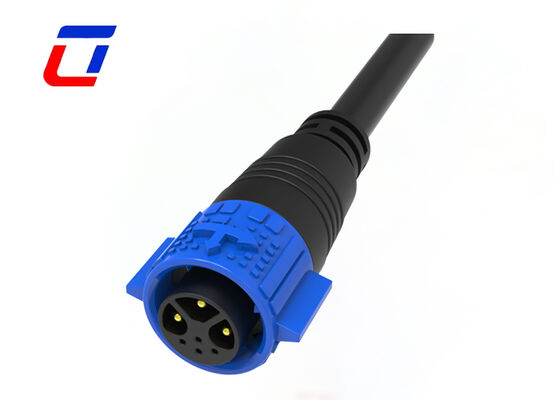

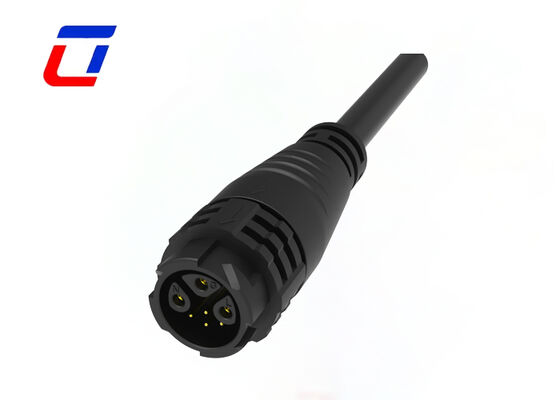

Name: Connecteur filaire mâle M19 3+4 broches vers femelle, verrouillage rapide, connecteur étanche extérieur
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M19
Availability: InStock

Aperçu Produits cable connecteur imperméable

Connecteur filaire mâle M19 3+4 broches vers femelle, verrouillage rapide, connecteur étanche extérieur

Détails sur le produit:

Lieu d'origine:	Chine
Nom de marque:	Ulinkcon
Certification:	CE/Rohs/TUV/UL
Numéro de modèle:	M19

Conditions de paiement et expédition:

Quantité de commande min:	Négociation
Prix:	Négociable
Détails d'emballage:	1. Sac en plastique ; 2. Carton ; 3. Selon les exigences du client
Délai de livraison:	3 ~ 6 jours ouvrables
Conditions de paiement:	T/T, D/P, L/C, D/A, Western Union, MoneyGram
Capacité d'approvisionnement:	100 000 paires mensuellement

Contact

Description de produit détaillée

Tension nominale:	300V	Note actuelle:	15+5A
Type de connecteur:	Connecteur rapide	Épingle:	3+4 broches
Matériel:	Nylon	Indice de résistance aux flammes:	UL94-V0
Mettre en évidence:	connecteur de fil étanche M19 , Connecteur de câble à verrouillage rapide , Connecteur extérieur 3+4 broches

Connecteur étanche extérieur M19 3+4 broches Connecteur étanche IP67 Fil à carte

Description rapide

Les 3 broches d'alimentation sont fabriquées à partir d'un alliage de cuivre à haute conductivité, avec une capacité de transport de courant par broche allant jusqu'à 15 A, ce qui répond pleinement aux exigences d'alimentation des appareils de moyenne puissance. Parallèlement, les 4 broches de signal adoptent une configuration de signal différentiel pour améliorer les performances anti-interférences, ce qui les rend bien adaptées aux scénarios d'application tels que l'acquisition de données de capteurs et la rétroaction de l'état de l'équipement. Conformément à l'espacement des broches standard industriel, le connecteur assure un alignement précis avec les pastilles de la carte PCB, minimisant ainsi les erreurs de soudure lors de l'assemblage.

Équipé d'une double structure étanche combinant "joint d'étanchéité du boîtier + manchon d'étanchéité des broches", le connecteur assure une protection fiable contre la pénétration de poussière. Son boîtier est fabriqué en matériau PA66 renforcé résistant aux UV, qui maintient son intégrité structurelle même dans des conditions de température extrêmes allant de -40℃ à 105℃. Cette conception robuste permet au connecteur de s'adapter aux environnements de travail extérieurs difficiles tels que les fortes pluies, les tempêtes de sable et l'exposition à des températures élevées.

Les broches sont produites via un processus d'estampage intégré et présentent un placage or d'une épaisseur d'au moins 1,5μ;m. Cette combinaison réduit efficacement la résistance de contact à ≤5mΩ, réduisant ainsi les risques de perte de puissance et de génération de chaleur. Avec une durée de vie de plus de 10 000 cycles de branchement, les broches d'extrémité de carte du connecteur présentent une excellente résistance à la flexion, capables de résister aux vibrations et aux chocs mineurs pendant le transport et l'installation de l'équipement, garantissant ainsi une stabilité opérationnelle à long terme.

Principales caractéristiques

Système de verrouillage rapide à bouton-poussoir
Options multi-cœurs : 2 broches, 3 broches, 4 broches, 5 broches pour l'alimentation
3+2 broches, 3+3 broches, 3+4 broches, 3+5 broches, 3+9 broches et 2+20 broches pour la combinaison alimentation/signal
6 broches, 7 broches, 8 broches, 9 broches, 10 broches, 11 broches, 12 broches, 14 broches, 16 broches et 18 broches pour le signal disponible
Version assemblage sur site : options fil à fil et fil à carte
Courant nominal de 20 A pour un fonctionnement prolongé
Service d'assemblage de câbles pris en charge, bienvenue pour la personnalisation
OEM/ODM bienvenus

Paramètres électriques
Nombre de pôles	3+4 broches
Intensité nominale	15A max.
Tension nominale	300VAC max
Tension de tenue diélectrique	1500VAC @ 60 s.

Paramètres techniques
Résistance de contact	10 mΩ max
Résistance d'isolement	500 MΩ à 500VDC
Température de fonctionnement	-40°C ~ +105°C
Classe IP	IP67 (1m / 30min) lorsqu'il est accouplé
Matériau du moule	PA66
Matériau du contact/borne	Laiton plaqué or
Matériau du joint	Silicone

Industries d'application

Lampes horticoles
Applications de communication
machines de codage de produits
codage de produits d'inventaire
systèmes à jet d'encre
Système solaire
équipement industriel à jet d'encre
Équipement électrique
Équipement de laboratoire médico-légal et de pathologie
Équipement de communication
Machines lourdes

Paramètres de fonctionnement
Tension nominale	600VAC max
Intensité nominale	15A max
Taille de fil minimale OD	3,0 mm ~ 6,0 mm
Taille de fil maximale OD	8,0 mm ~ 10,0 mm
Section transversale maximale du câble	0,5 mm² ~ 2,5 mm²

Esquisse de conception

Connecteur filaire mâle M19 3+4 broches vers femelle, verrouillage rapide, connecteur étanche extérieur 0

Connecteur filaire mâle M19 3+4 broches vers femelle, verrouillage rapide, connecteur étanche extérieur 2

FAQ

1. Q : Êtes-vous une usine ou une société commerciale ?
R : Nous sommes une usine. Située dans le parc industriel Ulinkcon, district de Bao'an, Shenzhen, Chine

2. Acceptez-vous d'autres devises de paiement en plus de l'USD ?
R : Notre devise par défaut est l'USD, mais nous pouvons également accepter l'EUR, la GBP ou d'autres devises majeures. Veuillez confirmer le taux de change auprès de notre équipe de vente lors de la commande.

3. Q : Comment puis-je obtenir des échantillons ?

R : C'est un honneur pour moi de vous offrir des échantillons, et le fret doit être payé par vous-même. Vous pouvez me faire connaître votre numéro de messagerie et votre adresse détaillée, puis je peux vous envoyer un échantillon immédiatement.

4. Q : Combien de matériaux pouvez-vous fournir ?
R : Il existe différents matériaux pour le connecteur et le câble, nous utilisons généralement du PVC/Nylon pour fabriquer le connecteur, le PVC/Caoutchouc/Silicone est utilisé dans le câble. Bien sûr, nous pouvons également choisir le matériau en fonction de vos exigences.
