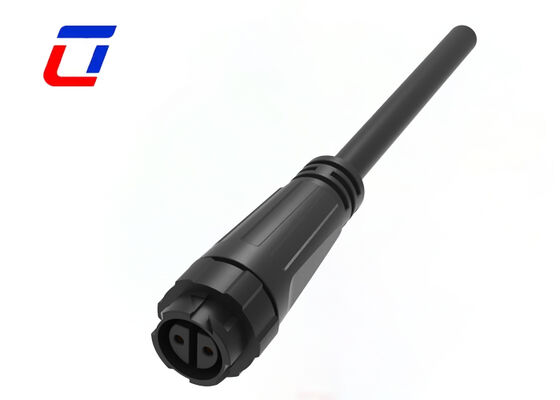

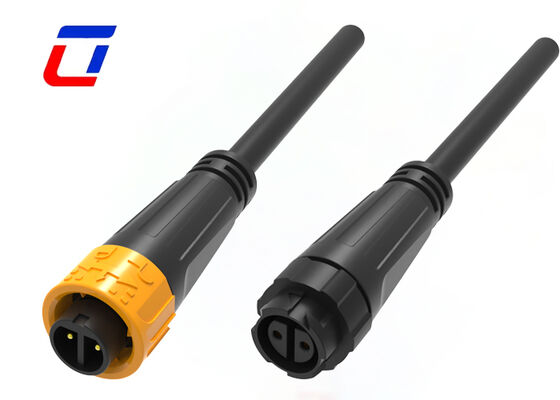

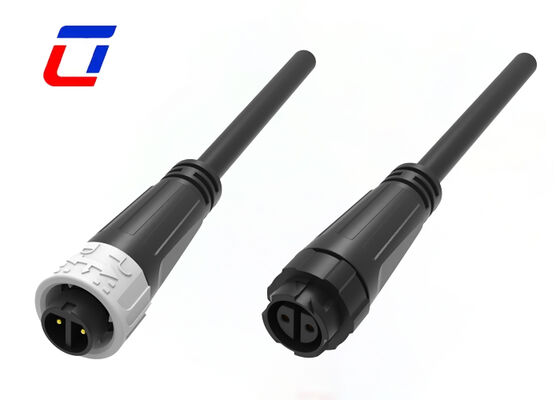

Connecteur d'alimentation circulaire à 2 broches M16 300V Connecteur filaire étanche mâle femelle
Description de Connecteur circulaire industriel étanche
Paramètres principaux et conception de la connexion
Avec une configuration enfichable mâle-femelle à 2 broches, ce connecteur est spécialement conçu pour les connexions câble à câble. Il prend en charge une tension nominale de 300 V, répondant de manière fiable aux exigences de transmission de puissance pour les équipements de faible et moyenne puissance. Conformément à la spécification d'interface M16, sa structure circulaire simplifiée assure un alignement précis des broches, un enfichage sans effort et des espaces de connexion étroits, ce qui est essentiel pour maintenir un flux d'alimentation stable.
Performance d'étanchéité de haute qualité
Équipé d'un système d'étanchéité de qualité professionnelle, le connecteur utilise un joint en caoutchouc étanche personnalisé et un processus d'étanchéité intégré au niveau de la jonction de sa coque circulaire et du câble. Cette conception robuste offre une protection efficace contre la pluie, le sable, la contamination par l'huile et les atmosphères humides, ce qui le rend adapté aux installations extérieures exposées ou aux environnements de travail complexes avec des niveaux élevés d'humidité et de poussière. En résistant à l'érosion environnementale, il réduit considérablement la probabilité de courts-circuits, de mauvais contacts et d'autres défauts de fonctionnement.
Avantages uniques pour les applications câble à câble
Conçus sur mesure pour les scénarios de connexion câble à câble, les fiches mâles et femelles sont fermement fixées aux extrémités des câbles, empêchant le desserrage et résistant aux légères forces de traction et aux vibrations pendant le fonctionnement ou le déplacement de l'équipement. La conception plug-and-play élimine le besoin d'outils d'installation complexes, permettant une utilisation pratique et efficace sur site. Cela le rend très adaptable aux tâches à haute fréquence telles que l'arrimage temporaire de l'équipement, la maintenance ultérieure et les projets d'extension de câbles.
Sélection des matériaux et conformité aux normes de sécurité pour une utilisation à 300 V
Les conducteurs internes sont en cuivre sans oxygène à haute conductivité, avec une surface étamée pour éviter l'oxydation. Ce choix de matériau réduit efficacement la génération de chaleur et la perte de puissance lors de la transmission d'électricité à 300 V, assurant une alimentation électrique à haut rendement. La coque extérieure est construite en plastique technique avec des propriétés d'isolation élevées, offrant une résistance supérieure au vieillissement et aux chocs, ainsi qu'un blindage efficace contre les interférences électromagnétiques. Il est conforme aux normes de sécurité industrielles, éliminant les risques potentiels tels que les fuites électriques et la dissipation de puissance.
Large gamme de scénarios applicables
Ce connecteur trouve une utilisation étendue dans divers domaines nécessitant des connexions d'alimentation câble à câble, notamment les équipements de contrôle industriel, les systèmes de surveillance de sécurité, les appareils domestiques intelligents, les machines auxiliaires à énergie nouvelle et les instruments de mesure. Il est particulièrement adapté aux appareils de faible à moyenne puissance qui exigent à la fois une connexion facile et une étanchéité fiable, tels que les capteurs extérieurs, les compteurs portables et les petites pièces d'automatisation, offrant un support de connexion stable et fiable pour des performances d'équipement constantes.
Caractéristique principale
- Système de libération rapide à verrouillage par bouton-poussoir
- Multi-cœurs peuvent être choisis : 2 broches, 3 broches, 4 broches, 5 broches, 2+4 broches, 7 broches, 8 broches
- Variantes installables sur site : configurations fil à fil et fil à carte
- Connecteur étanche à courant nominal élevé : une solution idéale pour un fonctionnement prolongé jusqu'à 10 A
- Services d'assemblage de câbles fournis – la personnalisation est la bienvenue
- Les partenariats OEM/ODM sont chaleureusement acceptés
| Paramètres électriques |
| Nombre de pôles |
Connecteur étanche à 2 broches |
| Intensité nominale |
10A max |
| Tension nominale |
300VAC max |
| Tension de tenue |
1500VAC @ 60 s. |
| Paramètres techniques |
| Résistance de contact |
10 mΩ max |
| Structure d'isolation |
500 MΩ à 500VDC |
| Température de fonctionnement |
-40°C ~ +105°C |
| Classe IP |
IP67 (1m / 30min) |
| Matériau du moule |
PA66 |
| Matériau du contact/borne |
Laiton plaqué or |
| Matériau du joint |
Silicone |
Industries d'application
- Application des communications
- machines de codage de produits
- codage des produits d'inventaire
- systèmes à jet d'encre
- Système solaire
- équipement industriel à jet d'encre
- Équipement d'alimentation électrique
- Équipement médico-légal et pathologique de laboratoire
- Équipement de communication
- Machines lourdes
Dimension de production
Plus de détails techniques
FAQ
Q1 : Êtes-vous une usine ou une société commerciale ?
R1 : Nous sommes une usine. Située dans le parc industriel Ulinkcon, district de Bao'an, Shenzhen, Chine
Q2 : Vos produits sont-ils certifiés ? Quelles certifications avez-vous ?
R2 : Tous nos produits sont certifiés par RoHS, CE et autres normes internationales. Des certifications spécifiques (par exemple, FCC, UL) peuvent être fournies sur demande en fonction de votre marché cible. Q3 : Combien de matériaux pouvez-vous fournir ?
R3 :
Il existe différents matériaux pour le connecteur et le câble, nous utilisons généralement du PVC/Nylon pour fabriquer le connecteur, le PVC/Caoutchouc/Silicone est utilisé dans le câble. Bien sûr, nous pouvons également choisir le matériau en fonction de vos exigences.
