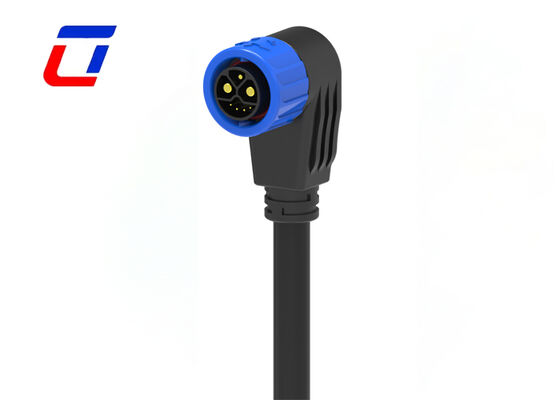

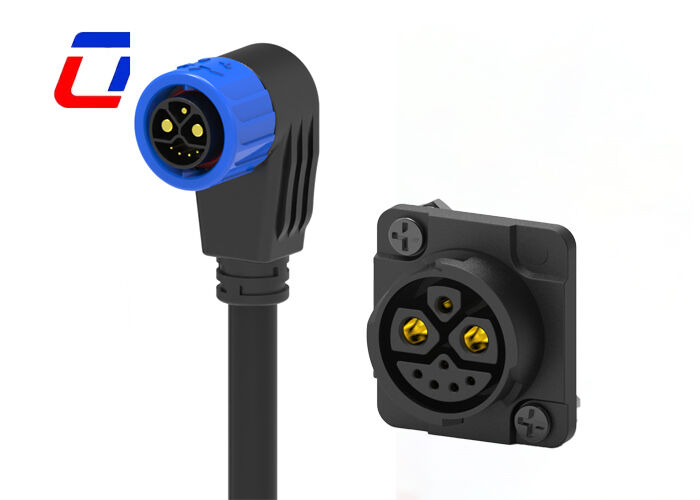

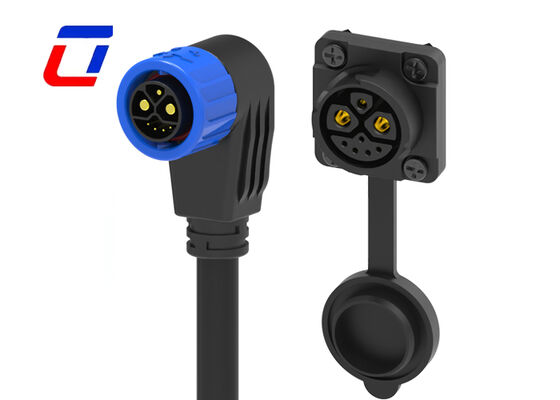

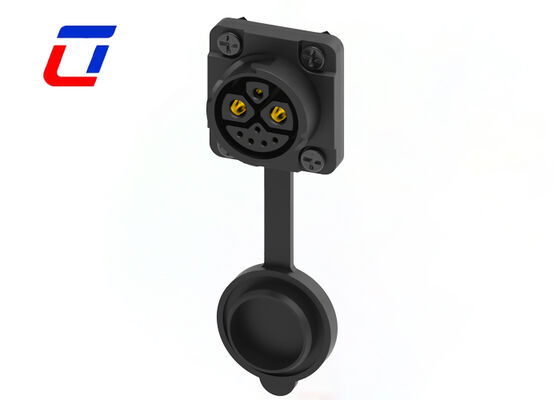

Name: Connecteurs de câble ronds M23 en plastique, 2+1+5 broches, connecteur étanche fil à carte
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M23
Availability: InStock

Aperçu Produits Pin Connectors Waterproof multi

Connecteurs de câble ronds M23 en plastique, 2+1+5 broches, connecteur étanche fil à carte

Détails sur le produit:

Lieu d'origine:	Chine
Nom de marque:	Ulinkcon
Certification:	CE/Rohs/TUV/UL
Numéro de modèle:	M23

Conditions de paiement et expédition:

Quantité de commande min:	Négociation
Prix:	Négociable
Détails d'emballage:	1. Sac en plastique ; 2. Carton ; 3. Selon les exigences du client
Délai de livraison:	3 ~ 6 jours ouvrables
Conditions de paiement:	T/T, D/P, L/C, D/A, Western Union, MoneyGram
Capacité d'approvisionnement:	100 000 paires mensuellement

Contact

Description de produit détaillée

Épingle:	2+1+5 broches	Note actuelle:	50A, 15A
Taper:	connecteur étanche	Matériel:	PA66
Plage de diamètre:	24-9AWG	Niveau de protection:	IP67
Mettre en évidence:	Connecteur rond étanche M23 , Connecteur fil à carte 2+1+5 broches , Connecteur étanche multipolaire en plastique

1 mise à la terre 2 alimentation 5 données M23 IP67 connecteur étanche

Vue d'ensemble du produit

Ce produit est un connecteur dédié aux spécifications M23, qui adopte une disposition de broche fonctionnelle de 1 broche pour la mise à la terre, de 2 broches pour l'alimentation électrique et de 5 broches pour les données,avec une résistance à l'eau de type IP67 et une structure de verrouillage par pousséeIl s'agit d'une solution de connexion de haute fiabilité personnalisée pour la transmission synchrone de " données de mise à la terre-puissance" dans des scénarios industriels.le connecteur a des divisions claires de la fonction des broches, permettant un fonctionnement indépendant et parallèle de la protection contre la mise à la terre, de l'alimentation électrique et de la transmission multicanal des données, en évitant complètement les interférences mutuelles entre différents types de signaux,et de poser une base solide de connexion pour le fonctionnement stable des systèmes de contrôle industriels.

Les performances essentielles sont axées sur la garantie de fiabilité multidimensionnelle:la résistance à l'eau et à la poussière IP67 est obtenue grâce à un anneau de caoutchouc d'étanchéité professionnelle et à une structure de boîtier intégrée, qui peut isoler complètement l'intrusion de poussière et fonctionne toujours normalement lorsqu'il est immergé dans une eau de 1 mètre de profondeur pendant 30 minutes, résistant facilement aux taches d'huile, à la vapeur d'eau humide,pluie et autres environnements complexes dans les ateliers industrielsLes contacts des broches sont fabriqués en alliage de cuivre de haute pureté avec traitement antioxydant, présentant une faible résistance au contact et une excellente conductivité.le canal de données à 5 broches peut transmettre avec précision des données clés telles que la rétroaction des capteurs et les commandes de contrôle de l'équipement, évitant l'atténuation ou le retard du signal; le canal d'alimentation à 2 broches peut répondre de manière stable aux besoins en alimentation; et le canal de mise à la terre à 1 broche détourne efficacement l'électricité statique,assurer la sécurité des équipements et du personnel.

La conception de la structure équilibre commodité et stabilité. Le mécanisme innovant de verrouillage par poussée permet d'accomplir un accrochage précis et un verrouillage ferme avec une presse légère.et peut être séparé en tournant doucement la boucle lors du déverrouillage, sans outils professionnels, améliorant considérablement l'efficacité de l'installation sur place, de la mise en service et de la maintenance ultérieure.cette structure a une excellente performance anti-vibration et anti-chute, qui peut s'adapter à l'environnement de vibration pendant le fonctionnement à haute fréquence des équipements industriels et assurer la continuité de la connexion.équipements de fabrication intelligents, instruments de précision, robots industriels et autres scénarios,le produit fournit un support de connexion complet et fiable pour les systèmes industriels qui doivent réaliser simultanément une protection contre la mise à la terre, l'alimentation électrique et l'interaction des données.

Industries d'application

Lumières de croissance
Application des communications
Machines de codage des produits
Codage des produits de l'inventaire
Systèmes à jet d'encre
Système solaire
Équipement à jet d'encre industriel
Équipement électrique
Équipement de laboratoire de médecine légale et de pathologie
Équipement de communication
Machines lourdes

Caractéristiques techniques

Structure moulée à 90 degrés, adaptée aux espaces restreints: adopte une conception de moulage intégrée à flexion de 90 degrés, ce qui permet d'économiser efficacement de l'espace d'installation et est particulièrement adapté à l'installation dans des zones étroites telles que les équipements intérieurs et les coins;l'angle de moulage précis garantit une régularité du câblage, en évitant les dommages causés par la torsion et la traction des câbles, et en améliorant la rationalité et l'esthétique de la disposition des connexions.

2+1+5 épingles partagées, transmission précise sans interférence: utilise une conception séparée de 2 broches + 1 broche + 5 broches, correspondant respectivement à différents circuits d'alimentation et canaux de signal,réalisation d'une transmission synchrone et précise de l'alimentation électrique et des signaux multiples, et évitant complètement les interférences entre différents types de signaux; les broches sont constituées de matériaux métalliques hautement conducteurs avec une faible résistance au contact et une faible perte de transmission,assurer le fonctionnement stable des équipements.

Conception à verrouillage automatique, connexion ferme et pratique: équipé d'une structure de verrouillage de type push pratique, le verrouillage et le déverrouillage sont simples, et le verrouillage ou le déverrouillage peuvent être effectués avec une presse légère,amélioration considérable de l'efficacité de l'installation et de la maintenance; après verrouillage, l'ajustement est serré, avec une excellente résistance aux chocs et des performances anti-chute qui peuvent résister efficacement aux vibrations et à la traction externe pendant le fonctionnement de l'équipement,assurer une connexion continue et stable.

Paramètres électriques

Nombre de Polonais	Connecteur étanche à 8 broches
Notation actuelle	50 + 15A + 5Amax. Je vous en prie.
Rating de la tension	300VAC au maximum
Voltage de durabilité	Le régulateur de tension doit être équipé d'un système de régulation de tension.

Paramètres techniques

Résistance au contact	10 mΩ maximum
Structure d'isolation	500 MΩ à 500 VDC
Température de fonctionnement	-40°C à +105°C
Classe IP	IP67 (1m / 30min) lorsqu'il est apparié
Matériau de moisissure	Le PA66
Matériau de contact/terminal	Lamière plaquée d'or
Matériau des joints	D'une teneur en silicone

Paramètres de fonctionnement

Rating de la tension	600VAC au maximum
Notation actuelle	50A au maximum
Taille du fil min OD	3.0 mm ~ 6,0 mm
Taille maximale du fil OD	8.0 mm ~ 16.0 mm
Surface maximale de la section transversale du câble	0.5 mm2 ~ 10.0 mm2

Questions fréquemment posées

Q1: Êtes-vous une usine ou une société commerciale?

R: Nous sommes une usine située dans le parc industriel Ulinkcon, district Bao'an, Shenzhen, Chine

Q2: Puis-je avoir une étiquette personnalisée?

R: Oui, bien sûr, vous pouvez faire votre propre étiquette privée et emballage, si vous avez besoin de concevoir l'emballage, nous avons également un designer professionnel pour vous servir.

Q3: Vos produits sont-ils certifiés? Quelles certifications avez-vous?

R: Tous nos produits sont certifiés RoHS, CE et autres normes internationales. Des certifications spécifiques (par exemple, FCC, UL) peuvent être fournies sur demande en fonction de votre marché cible.
