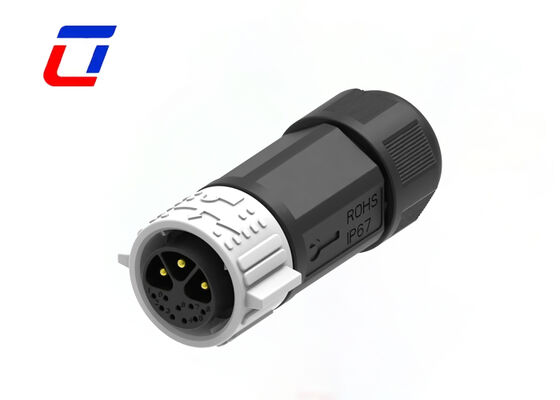

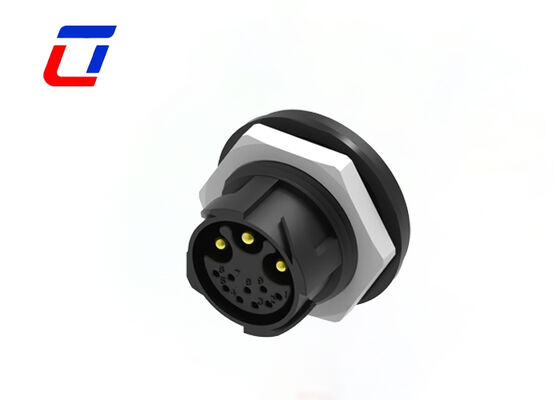

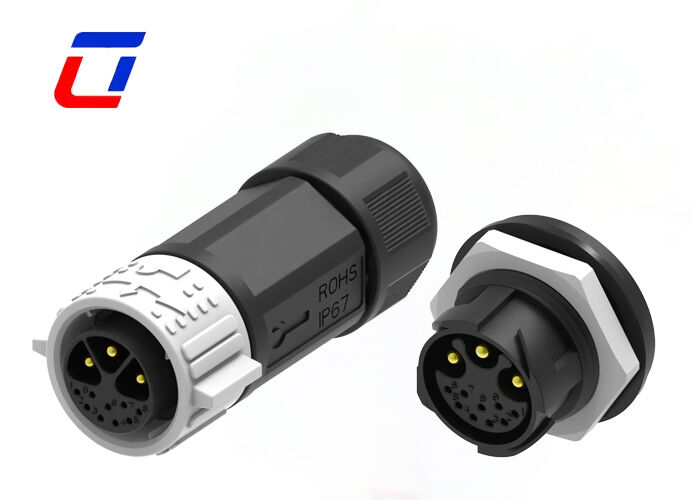

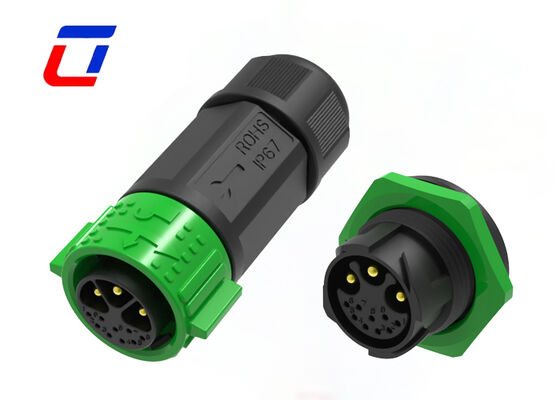

Name: Connecteur M25 mâle femelle à montage sur panneau, plaqué or, connecteur étanche à 3+9 broches
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M25
Availability: InStock

Aperçu Produits Prise imperméable de prise

Connecteur M25 mâle femelle à montage sur panneau, plaqué or, connecteur étanche à 3+9 broches

Détails sur le produit:

Lieu d'origine:	Chine
Nom de marque:	Ulinkcon
Certification:	CE/Rohs
Numéro de modèle:	M25

Conditions de paiement et expédition:

Quantité de commande min:	Négociation
Prix:	Négociable
Détails d'emballage:	Boîte
Délai de livraison:	5 à 8 jours ouvrables
Conditions de paiement:	T/T,D/A,D/P,MoneyGram,L/C
Capacité d'approvisionnement:	100000 paires par mois

Contact

Description de produit détaillée

Nombre de broches:	3+9 broches	Indice d'étanchéité:	IP67
Plage de température:	-40 ℃ ~ + 105 ℃	Matériel:	Nylon
Mode de connexion:	Verrouillage par poussée	Matériau isolant:	PVC
Mettre en évidence:	Connecteur de montage de panneau étanche M25 , connecteur plaqué or à 3+9 broches , Prise femelle mâle étanche

Connecteur à plusieurs broches Types de connecteur imperméable à l'eau extérieur 3+9 broches M25

Principales caractéristiques

Système de verrouillage rapide par poussée
Options multi-noyaux: 2Pin, 3Pin, 4Pin, 5Pin, 3+2Pin, 3+3Pin, 3+9Pin, 3+13Pin et 2+20Pin
Version d'assemblage sur le terrain:à la fois fil à fil et fil à carte options
Courant nominal 30A+5A pour une longue durée de fonctionnement
Service d'assemblage de câbles pris en charge, bienvenue sur mesure
OEM/ODM bienvenue

Industrie de l'application

Application des communications
machines de codage des produits
le code du produit de l'inventaire
systèmes à jet d'encre
Système solaire
équipement à jet d'encre industriel
Équipement électrique
Équipement de laboratoire de médecine légale et de pathologie
Équipement de communication
Machines lourdes

Des détails rapides sur 6PinConnecteur mâle femelle

1Les spécifications principales

Conception de base: la conception de la borne plaquée d'or améliore la conductivité électrique et les performances anti-oxydantes, prolongeant la durée de vie du produit
Détails de l'interface: dimension M25 avec configuration multi-points 3+9, permettant l'accouplement mâle-femme et compatible avec les applications de montage de panneaux
Classification électrique: courant nominal 30A + 5A, idéal pour les besoins d' alimentation et de transmission de signal des appareils de puissance moyenne
Performance de protection: construction imperméable à l'eau assure un fonctionnement fiable dans des environnements extérieurs difficiles, résistant efficacement à l'humidité et à la poussière

2. Principaux avantages du produit

Avantages du terminal plaqué or: une résistance au contact minimale assure une transmission électrique efficace et stable, avec une résistance exceptionnelle à l'antioxydation et à la corrosion
Facile d'installation et d'amarrage: supporte le montage du panneau, avec une structure d'accouplement mâle-femelle pour un positionnement précis et un montage/démontage sans tracas
Fonction Multi-Pin intégrée: les circuits indépendants à 3+9 broches permettent une alimentation électrique simultanée et une transmission de signal multicanal, ce qui permet une intégration fonctionnelle élevée
Durabilité extérieure: la conception imperméable à l'eau scellée résiste efficacement à la pluie, à l'humidité et à la poussière, ce qui la rend adaptée à un usage extérieur à long terme

3. Scénarios d' application

Largement utilisé dans les équipements de surveillance extérieurs, les systèmes d'éclairage extérieur et autres scénarios nécessitant une alimentation extérieure imperméable à l'eau
Convient pour les lignes de production d'automatisation industrielle, les instruments d'essai en extérieur et autres équipements qui doivent transmettre des signaux de puissance et multicanaux en même temps
Applicable à divers besoins de connexion d'équipements électriques extérieurs de puissance moyenne nécessitant un montage sur panneau et un accrochage mâle femelle

4Services personnalisés

Fournit des services de personnalisation pour les connecteurs multi-points M25 3+9, qui peuvent être adaptés en fonction des dimensions d'installation réelles et des spécifications du câble (diamètre/longueur du fil)
Pour la personnalisation, des scénarios d'utilisation détaillés et des paramètres techniques doivent être fournis, et une équipe professionnelle fournira une solution exclusive d'adaptation du panneau de montage

Caractéristiques du type de produit
Système de connexion	Cable à bord
Étanches	- Oui, oui.
Le connecteur et le contact se terminent à	Fil et câble
Type de connecteur circulaire	Plug, réceptacle
Type de coquille	Carcasse en plastique
Type de produit	Kit de connecteurs
Caractéristiques de la configuration
Nombre de postes	3 + 9
Nombre de positions de signaux	9
Contacts préchargés	- Oui, oui.
Caractéristiques électriques
Voltage de fonctionnement (VAC)	600 V au maximum.
Voltage de travail (VDC)	600 V au maximum.
Caractéristiques du corps
Matériau de la coquille	Le PA66
Matériau d'isolation du connecteur circulaire	Thermoplastique à faible risque d'incendie
Fermé hermétiquement	- Oui, oui.
Style d'entrée	Côté
Type de protection de l'environnement	Élastomère scellé, hermétiquement scellé
Matériau de l'anneau O	Élastomère scellé, hermétiquement scellé
Protection de l'environnement	- Oui, oui.
Caractéristiques de contact
Rating de courant de contact (max) (A).	30A + 5A au plus.
Type de contact du connecteur circulaire	Résistant à la compression
Accrochage mécanique
Type de montage du connecteur	Montage du câble (suspendu librement)
Type d'alignement de l'accouplement	- À clé.
Rétention de l'accouplement	Avec
Les dimensions
Taille du fil (AWG)	20AWG, 18AWG et 16AWG,14AWG,
Conditions d'utilisation
Plage de température de fonctionnement (°C)	-40 ~ 105°C
Niveau d'étanchéité IP	Pour la protection contre la corrosion
Niveau d'étanchéité à la poussière IP	6
Normes de l'industrie
Classification UL de la flammabilité	Le produit doit être soumis à un contrôle de qualité.

Dimension de la production

Plus de détails techniques

Questions fréquentes

Q1:Combien de matériaux pouvez-vous fournir?

A1: Il y a des matériaux différents du connecteur et du câble, nous utilisons généralement du PVC/Nylon pour le connecteur du produit, le PVC/ caoutchouc/silicone a été utilisé dans le câble.Bien sûr, nous pouvons également selon vos exigences pour choisir le matériau.

Q2: Quelle est la différence?Et s'il y a des problèmes de qualité avec les marchandises reçues?

R2: Je ne sais pas.Veuillez fournir des photos/vidéos des produits défectueux dans les 7 jours suivant la réception.ou remboursement partiel en fonction de la situation.

Q3:Comment choisir le connecteur approprié?

A3: Je ne sais pas.Vous devez faire ce qui suit:
* Confirmez la note actuelle et le nombre de contacts
* Confirmer le style d'assemblage doit pré-cable ou non.
* Confirmer la mesure du câble
* Confirmez la longueur et le matériel du câble.
