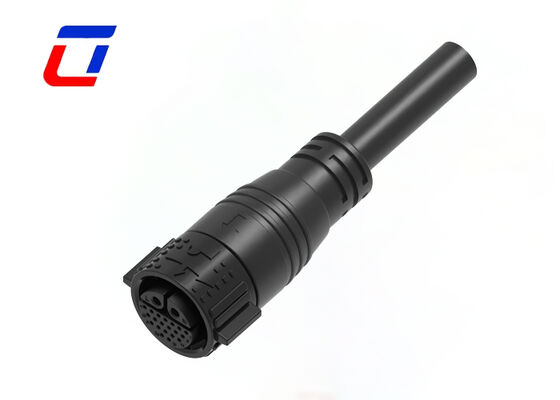

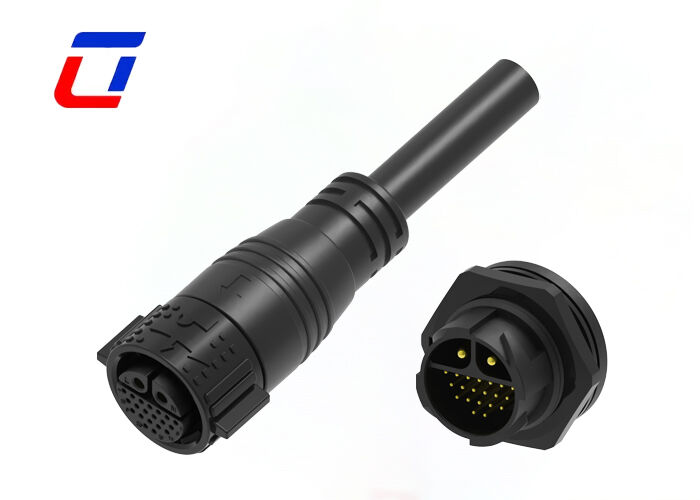

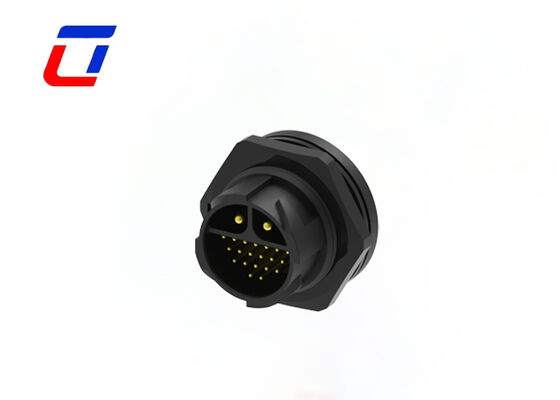

Name: M25 Connecteur de signal d'alimentation 2+20 broche IP67 20A+5A Type de connecteur câble à carte
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M25
Availability: InStock

Aperçu Produits Pin Connectors Waterproof multi

M25 Connecteur de signal d'alimentation 2+20 broche IP67 20A+5A Type de connecteur câble à carte

Détails sur le produit:

Lieu d'origine:	Chine
Nom de marque:	Ulinkcon
Certification:	CE/Rohs
Numéro de modèle:	M25

Conditions de paiement et expédition:

Quantité de commande min:	Négociation
Prix:	Négociable
Détails d'emballage:	Boîte
Délai de livraison:	5 à 8 jours ouvrables
Conditions de paiement:	T/T,D/A,D/P,MoneyGram,L/C
Capacité d'approvisionnement:	100000 paires par mois

Contact

Description de produit détaillée

Nombre de broches:	Connecteur étanche 22 broches	Matériel de contact:	Laiton Plaqué Or
Plage de température:	-40 ℃ ~ + 105 ℃	Indice d'étanchéité:	IP67
Application:	Panneau solaire	Couleur:	Rouge/Bleu/Vert
Mettre en évidence:	M25 Connecteur de signal de puissance IP67 , 20+5A Connecteur câble à carte , connecteur à plusieurs broches étanche à l'eau

M25 Connecteur de signal d'alimentation 2+20 Pin IP67 20A+5A Connecteur câble à carte

Vue d'ensemble du produit

Multi connecteurs M25 2+20 épingle étanche à 300 volts fil à bord

Principales caractéristiques

Dual-circuit 2+20 Pin Layout: Deux circuits distincts avec 2 broches pour la transmission de haute puissance et 20 broches pour les signaux de données multicanal
M25 Interface standard avec verrouillage rapide sans outil: le mécanisme de verrouillage par poussée permet une installation en une seconde avec connexion automatique à résistance aux vibrations
Conception combinée de l'alimentation et du signal: l'intégration permettant d'économiser de l'espace élimine le besoin de connecteurs séparés
Solutions d'assemblage de câbles sur mesure: Ulinkcon fournit des services d'assemblage de câbles personnalisés
Des performances fiables dans des environnements difficiles: excellentes capacités d'étanchéité à l'eau et à la poussière pour les conditions industrielles extérieures

Industries d'application

Équipement de communication
Machines de codage de produits et systèmes à jet d'encre
Systèmes solaires
Équipement électrique
Équipement de laboratoire de médecine légale et de pathologie
Machines lourdes
Équipement à jet d'encre industriel

Spécifications techniques

Paramètres électriques

Nombre de Polonais	22 broches de fil à connecteur de carte
Notation actuelle	20A + 5A
Rating de la tension	300VAC au maximum
Voltage de durabilité	Pour les appareils de commande électrique

Paramètres techniques

Résistance au contact	10 mΩ maximum
Structure d'isolation	500 MΩ à 500 VDC
Température de fonctionnement	-40°C à +105°C
Classe IP	Pour les véhicules à moteur électrique
Matériau de moisissure	Le PA66
Matériau de contact/terminal	Lamière plaquée d'or
Matériau des joints	D'une teneur en silicone

Paramètres de fonctionnement

Rating de la tension	600VAC au maximum
Notation actuelle	40A au maximum
Taille du fil min OD	6.5 mm ~ 10 mm
Taille maximale du fil OD	10.5 mm ~ 18 mm
Surface maximale de la section transversale du câble	0.5 mm2 ~ 6.0 mm2

Configuration du produit

Dimension du produit

Détails techniques

Questions fréquemment posées

Quelle est la tension nominale?

La tension nominale, également appelée tension de fonctionnement, dépend du matériau d'isolation du connecteur utilisé et de l'espacement entre les tailles de contact.Certains composants ou dispositifs peuvent ne pas fonctionner correctement en dessous de leur tension nominale.

Combien de matériaux pouvez-vous fournir?

Nous proposons différents matériaux pour les connecteurs et les câbles. Les connecteurs utilisent généralement du PVC/nylon, tandis que les câbles utilisent du PVC/ caoutchouc/silicone.Nous pouvons également sélectionner des matériaux selon vos exigences spécifiques.

Comment traquer ma cargaison?

Une fois les marchandises expédiées, nous fournissons des numéros de suivi et des liens vers la plateforme logistique.
