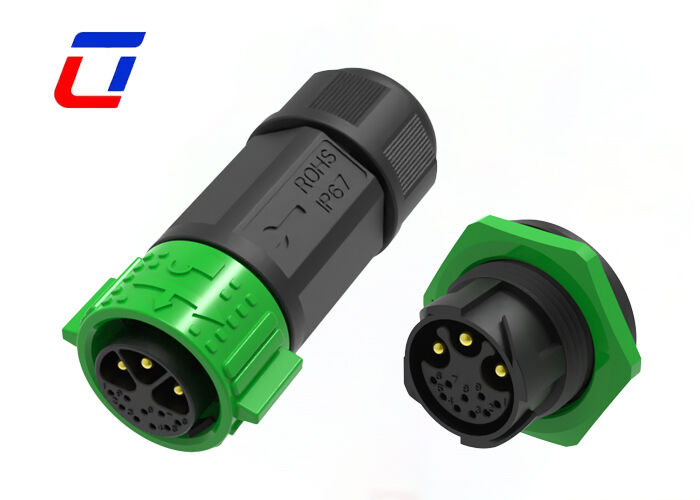

M25 3+13 épingles IP67 connecteur étanche à décharge rapide connecteurs multi-épingles pour solaire
3+13 étui étui étanche M25 connecteur de données et d'alimentation IP67, verrouillage rapide
Principales caractéristiques
- Système de verrouillage rapide par poussée
- Options multi-noyaux: 2Pin, 3Pin, 4Pin, 5Pin, 3+2Pin, 3+3Pin, 3+9Pin, 3+13Pin et 2+20Pin
- Version d'assemblage sur le terrain: options de câble à câble et de câble à planche
- Courant nominal 20A pour une longue durée de fonctionnement
- Service d'assemblage de câbles pris en charge, bienvenue sur mesure
- OEM/ODM bienvenue
Spécifications du produit
16 broches 3+13 conception du noyau divisé
La disposition divisée à 16 broches (3 puissances + 13 broches de signal) élimine les interférences croisées, prend en charge l'alimentation électrique industrielle et la transmission de signaux multi-précision.Structure circulaire conforme à la norme M25 avec support monté sur panneau, un alignement précis des broches pour des connexions stables.
Structure circulaire étanche et durable
Le joint imperméable à l'eau de haute qualité avec anneau en caoutchouc personnalisé résiste à la pluie, au sable, à l'huile et à l'humidité.offre une forte résistance aux chocs/torsions pour gérer les vibrations des appareils et réduire les pannes de connexion.
Montage du panneau prêt pour une intégration facile
Les boucles de montage standard et les trous de fixation permettent une intégration rapide des panneaux.
Des solutions ODM personnalisées disponibles
Prend en charge la personnalisation ODM (verrous d'interface, matériaux terminaux, mises à niveau imperméables à l'eau, couleurs de coquille, etc.). Tous les produits personnalisés répondent aux normes de qualité industrielles pour répondre aux besoins divers de l'industrie.
Industries d'application
Application des communications, machines de codage des produits, codage des produits d'inventaire, systèmes à jet d'encre, système solaire, équipement à jet d'encre industriel, équipement électriqueÉquipement de laboratoire de médecine légale et de pathologie, équipement de communication, machines lourdes
Spécifications techniques
| Système de connexion | Cable à bord |
| Étanches | - Oui, oui. |
| Le connecteur et le contact se terminent à | Fil et câble |
| Type de connecteur circulaire | Plug, réceptacle |
| Type de coquille | Carcasse en plastique |
| Type de produit | Kit de connecteurs |
| Nombre de postes | 3 + 13 |
| Nombre de positions de signaux | 13 |
| Contacts préchargés | - Oui, oui. |
| Voltage de fonctionnement (VAC) | 300 V au maximum. |
| Voltage de travail (VDC) | 300 V au maximum. |
| Matériau de la coquille | Le PA66 |
| Matériau d'isolation du connecteur circulaire | Thermoplastique à faible risque d'incendie |
| Fermé hermétiquement | - Oui, oui. |
| Style d'entrée | Côté |
| Type de protection de l'environnement | Élastomère scellé, hermétiquement scellé |
| Matériau de l'anneau O | Élastomère scellé, hermétiquement scellé |
| Protection de l'environnement | - Oui, oui. |
| Rating de courant de contact (maximum) (A) | 15A au maximum. |
| Type de contact du connecteur circulaire | Résistant à la compression |
| Type de montage du connecteur | Montage du câble (suspendu librement) |
| Type d'alignement de l'accouplement | - À clé. |
| Rétention de l'accouplement | Avec |
| Taille du fil (AWG) | Le nombre d'équipements utilisés est déterminé en fonction de l'état de l'appareil. |
| Plage de température de fonctionnement (°C) | -40 ~ 105°C |
| Niveau d'étanchéité IP | Pour la protection contre la corrosion |
| Niveau d'étanchéité à la poussière IP | 6 |
| Classification UL de la flammabilité | Le produit doit être soumis à un contrôle de qualité. |

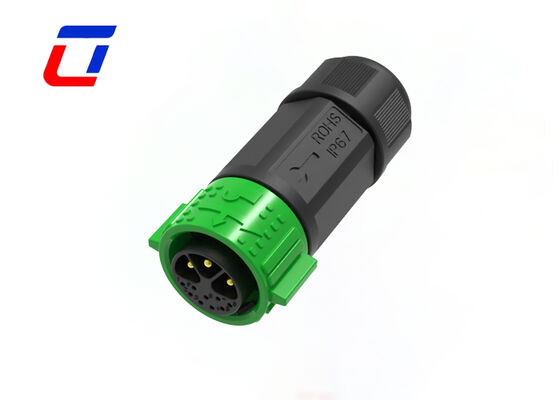

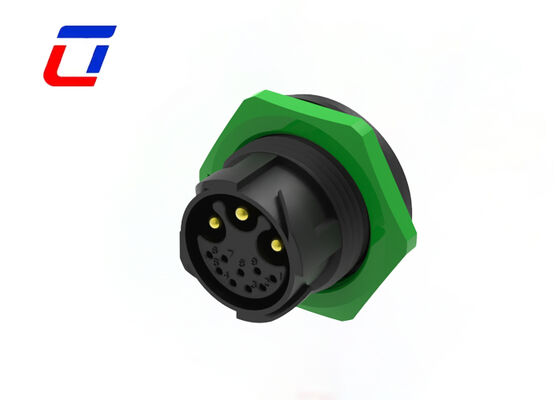

Images du produit
Questions fréquemment posées
Q1: Comment puis-je obtenir des échantillons?
A1: C'est un honneur pour moi de vous offrir des échantillons, et le fret doit être payé par vous-même. Vous pouvez me dire votre numéro de messagerie et votre adresse de détail, puis je peux vous envoyer un échantillon à la fois.
Q2: Qui est responsable du dédouanement?
R2: Nous vous fournirons des documents complets de dédouanement (facture commerciale, liste d'emballage, connaissement, rapports de certification).Les frais de dédouanement et les droits sont à la charge de l'acheteur (termes EXW/FOB)Nous pouvons vous aider avec la préparation des documents si nécessaire.
Q3: Y a-t-il une réduction pour les commandes en grande quantité?
A3: Oui, nous offrons des réductions par niveaux pour les commandes en vrac. Plus vous commandez, plus le prix est compétitif. Veuillez nous informer de votre quantité prévue pour un devis personnalisé.
