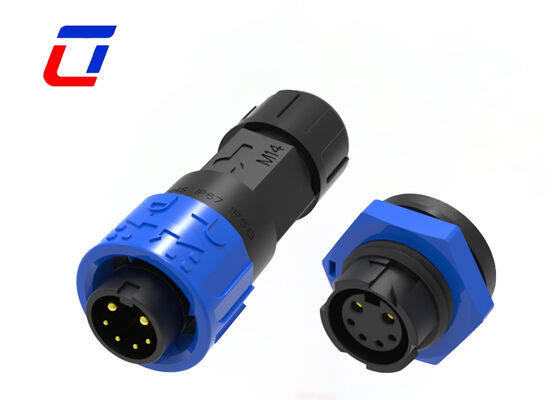

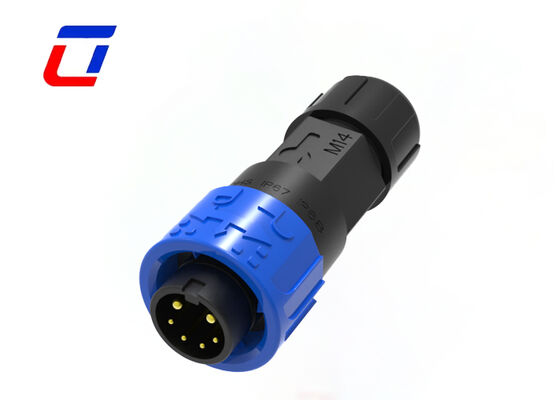

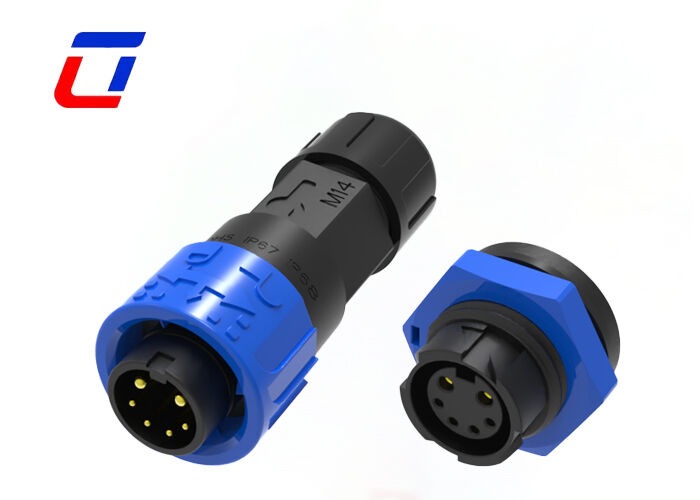

Connecteur fil-à-carte M16 2+4 broches pour alimentation et signal industriel ODM
Connecteur étanche multi-broches IP67 PA66 2+4
Industries d'application des connecteurs à verrouillage rapide IP67
- Lampes de croissance
- Application Communications
- Machines de codage de produits
- Codage de produits d'inventaire
- Systèmes à jet d'encre
- Système solaire
- Équipement industriel à jet d'encre
- Équipement d'énergie électrique
- Équipement médico-légal et de pathologie de laboratoire
- Équipement de communication
- Machinerie lourde
Caractéristiques du produit du connecteur circulaire à montage sur panneau
Transmission d'alimentation et de signal double fonction
Ce connecteur intègre 2 broches d'alimentation et 4 broches de signal dans une seule unité compacte, permettant la livraison simultanée d'une alimentation stable et d'une transmission de signal de haute précision. La conception intégrée élimine le besoin de connecteurs d'alimentation et de signal séparés, rationalisant les schémas de câblage et réduisant considérablement la complexité d'installation pour les appareils industriels multifonctionnels.
Large compatibilité d'application
Conçu pour fonctionner dans des conditions d'exploitation difficiles, il est largement compatible avec les équipements d'automatisation industrielle, les systèmes d'éclairage extérieur, les appareils marins, les capteurs et les systèmes de contrôle, qui exigent tous une transmission d'alimentation et de signal fiable et ininterrompue.
Configurations flexibles de connecteurs M16
Disponible en versions fil-à-fil et fil-à-carte pour la série de connecteurs M16, il offre des options de connexion à double borne : bornes à souder et bornes à vis. Cette flexibilité permet une intégration transparente avec divers schémas de câblage, répondant aux exigences d'installation spécifiques des différents scénarios industriels.
Spécifications techniques du connecteur M16 2+4 broches
| Paramètres électriques |
| Nombre de pôles |
Connecteur étanche 2+4 broches |
| Courant nominal |
15+5A max. |
| Tension nominale |
300VAC max |
| Tension de tenue |
1500VAC @ 60 s. |
| Paramètres techniques |
| Résistance de contact |
10 mΩ max |
| Structure d'isolation |
500 MΩ à 500VDC |
| Température de fonctionnement |
-40°C ~ +105°C |
| Classe IP |
IP67 (1m / 30min) une fois accouplé |
| Matériau du moule |
PA66 |
| Matériau du contact/de la borne |
Laiton plaqué or |
| Matériau du joint |
Silicone |
| Paramètres de fonctionnement |
| Tension nominale |
600VAC max |
| Courant nominal |
15A max |
| Diamètre extérieur du fil min. |
3.0mm ~ 6.0mm |
| Diamètre extérieur du fil max. |
8.0mm ~ 10.0mm |
| Section transversale max. du câble |
0.5mm² ~ 2.5mm² |
Spécifications de conception
