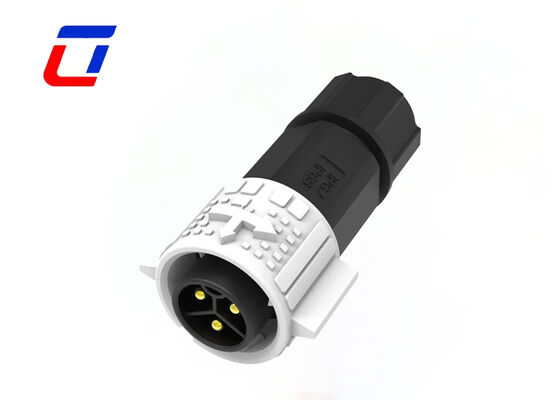

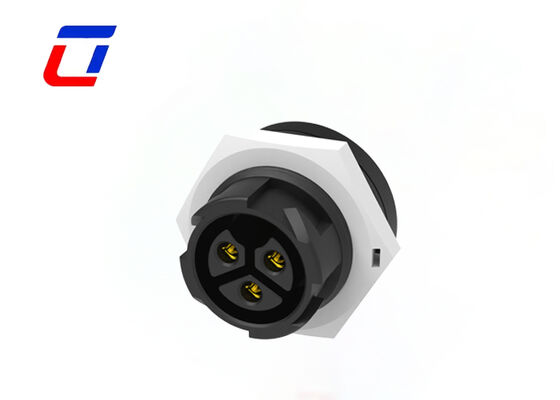

Name: Connecteur électrique étanche à cloison de 3 broches, connecteur de montage sur panneau M19
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M19
Availability: InStock

Aperçu Produits Prise imperméable de prise

Connecteur électrique étanche à cloison de 3 broches, connecteur de montage sur panneau M19

Détails sur le produit:

Lieu d'origine:	Chine
Nom de marque:	Ulinkcon
Certification:	CE/Rohs/TUV/UL
Numéro de modèle:	M19

Conditions de paiement et expédition:

Quantité de commande min:	Négociation
Prix:	Négociable
Détails d'emballage:	1. Sac en plastique ; 2. Carton ; 3. Selon les exigences du client
Délai de livraison:	3 ~ 6 jours ouvrables
Conditions de paiement:	T/T, D/P, L/C, D/A, Western Union, MoneyGram
Capacité d'approvisionnement:	100 000 paires mensuellement

Contact

Description de produit détaillée

Note actuelle:	20A	Matériel:	PA66 et Laiton étamé
Couleur:	Blanc Bleu Rouge Noir Jaune	Tension nominale:	300V
Indice de résistance aux flammes:	UL94-V0	Taper:	fil à embarquer
Mettre en évidence:	Connecteur de montage sur panneau étanche à 3 broches , Connecteur électrique à cloisons imperméables M19 , Prise étanche avec connecteur M19

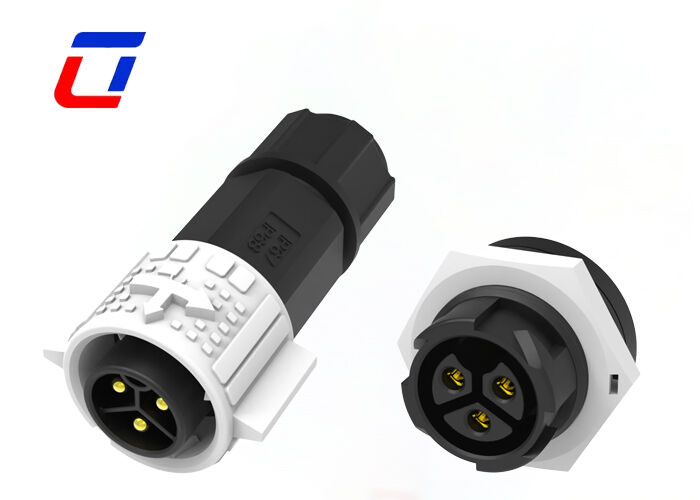

Connecteur de câble étanche M19 3 broches 300V à verrouillage rapide pour l'alimentation

Principales caractéristiques

Nom de l'article : Connecteur de câble étanche M19
Spécifications : Accouplement droit mâle-femelle, accouplement coudé mâle-femelle, fil à carte monté à l'avant, fil à carte monté à l'arrière, moulage par injection intégré
Mode d'accouplement : Verrouillage automatique
Nombre de broches :2-22 broches
Fiche : Type assemblé et type injection disponibles
Prise : Montage avant, montage arrière, montage sur PCB
Degré d'étanchéité :IP67/ IP68
Type de connecteur :Vis de verrouillage d'assemblage；Soudure d'assemblage；Moulage par injection avec câble
Calibre de fil :1.0-6.0mm² (18AWG-10AWG)
Plage de câblage assemblé: 6. 0mm~16mm；Moulage 6. 0mm~16.5 mm
Durabilité :3000 fois
Température applicable : -40℃~105℃

Description rapide

Ce connecteur de câble étanche circulaire est conçu exclusivement pour les environnements extérieurs difficiles, conçu pour fournir une transmission de puissance stable, sûre et fiable à 3 broches grâce à une conception structurelle précise et une sélection de matériaux de qualité supérieure.

Bénéficiant d'un courant nominal de 20A et d'une interface standard M19, il correspond parfaitement aux systèmes d'alimentation à 3 broches, assurant une transmission de courant stable avec une perte de puissance minimale. Il répond aux normes d'étanchéité de haut niveau, résistant à la pluie, aux projections, à l'humidité, à la poussière, à l'huile et à la corrosion. Même en plein air, sur les chantiers de construction, dans les mines, sur les quais et dans d'autres environnements complexes, il maintient l'étanchéité et la sécurité des connexions, éliminant les courts-circuits, les fuites électriques et autres dangers liés à l'environnement.

Construit avec un boîtier en plastique technique à haute résistance et des bornes conductrices de qualité, le boîtier offre une excellente résistance aux chocs, au vieillissement et une large adaptabilité thermique (-40℃ à 105℃), évitant la déformation ou la fissuration après une utilisation à long terme. Les bornes en cuivre à haute conductivité subissent un placage spécial pour réduire la résistance de contact, améliorer la conductivité et la résistance à l'oxydation, et prolonger la durée de vie du produit.

Paramètres électriques
Nombre de pôles	3 broches
Intensité nominale	20A max.
Tension nominale	300VAC max
Tension de tenue	1500VAC @ 60 s.

Paramètres techniques
Résistance de contact	10 mΩ max
Structure d'isolation	500 MΩ à 500VDC
Température de fonctionnement	-40°C ~ +105°C
Classe IP	IP67 (1m / 30min) lorsqu'il est accouplé
Matériau du moule	PA66
Matériau du contact/borne	Laiton plaqué or
Matériau du joint	Silicone

Paramètres de fonctionnement
Tension nominale	600VAC max
Intensité nominale	15A max
Diamètre extérieur minimum du fil	3.0mm ~ 6.0mm
Diamètre extérieur maximum du fil	8.0mm ~ 10.0mm
Section transversale maximale du câble	0.5mm² ~ 2.5mm²

Croquis de conception

FAQ

1. Q : Quelles méthodes d'expédition proposez-vous ? Quel est le délai de livraison ?

R :Nous proposons plusieurs options d'expédition : 1) Courrier (DHL/UPS/FedEx) : 3 à 7 jours ouvrables pour les petits colis ; 2) Fret aérien : 7 à 15 jours ouvrables ; 3) Fret maritime : 20 à 45 jours ouvrables. Le délai de livraison varie selon la destination et la méthode d'expédition.

2. Vos produits sont-ils certifiés ? Quelles certifications avez-vous ?

R : Tous nos produits sont certifiés RoHS, CE et autres normes internationales. Des certifications spécifiques (par exemple, FCC, UL) peuvent être fournies sur demande en fonction de votre marché cible.

3. Q : Puis-je avoir une étiquette personnalisée ?

R : Oui, bien sûr, vous pouvez créer votre propre étiquette et emballage privés, si vous avez besoin de concevoir l'emballage, nous avons également un designer professionnel pour vous servir.
