Aperçu ProduitsConnecteur d'alimentation imperméable

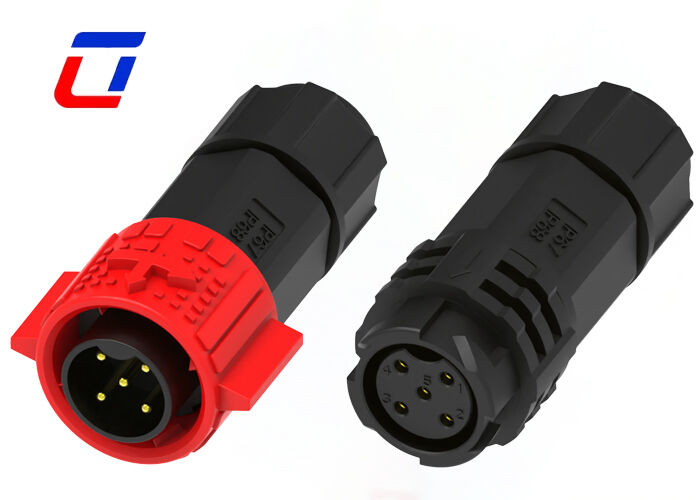

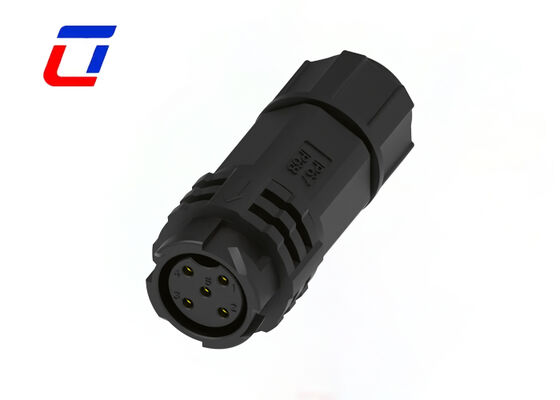

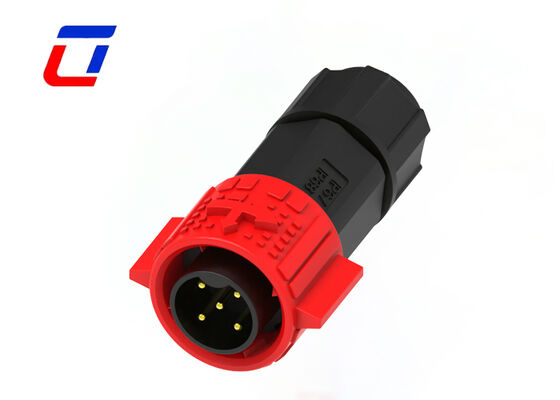

Connecteur électrique étanche 20A M19 5 broches, connecteur circulaire à verrouillage rapide

Connecteur électrique étanche 20A M19 5 broches, connecteur circulaire à verrouillage rapide

  • Connecteur électrique étanche 20A M19 5 broches, connecteur circulaire à verrouillage rapide
  • Connecteur électrique étanche 20A M19 5 broches, connecteur circulaire à verrouillage rapide
  • Connecteur électrique étanche 20A M19 5 broches, connecteur circulaire à verrouillage rapide
Connecteur électrique étanche 20A M19 5 broches, connecteur circulaire à verrouillage rapide
Détails sur le produit:
Lieu d'origine: Chine
Nom de marque: Ulinkcon
Certification: CE/Rohs/TUV/UL
Numéro de modèle: M19
Conditions de paiement et expédition:
Quantité de commande min: Négociation
Prix: Négociable
Détails d'emballage: 1. Sac en plastique ; 2. Carton ; 3. Selon les exigences du client
Délai de livraison: 3 ~ 6 jours ouvrables
Conditions de paiement: T/T,D/P,L/C,D/A,Western Union
Capacité d'approvisionnement: 100 000 paires mensuellement
Contact
Description de produit détaillée
Tension nominale: 300V ÉPINGLE: 5 broches
Indice de résistance aux flammes: UL94-V0 Température de fonctionnement: -40 ℃ ~ + 105 ℃
Matériau: Nylon Niveau de protection: IP67
Mettre en évidence:

20A connecteur électrique étanche à l'eau

,

Connecteur M19 à verrouillage rapide

,

Connecteur d'alimentation circulaire à 5 broches

20A M19 5 broches connecteur électrique étanche à l'eau
Vue d'ensemble du produit

Connecteur étanche à 5 broches M19 PA66 300V mâle à femelle

Principales caractéristiques
  • Système de verrouillage rapide par poussée
  • Options multi-noyaux: 2Pin, 3Pin, 4Pin, 5Pin pour la puissance
  • 3+2Pin, 3+3Pin, 3+4Pin, 3+5Pin, 3+9Pin et 2+20Pin pour le signal de puissance combiné
  • 6Pin, 7Pin, 8Pin, 9Pin, 10Pin, 11Pin, 12Pin, 14Pin, 16Pin et 18Pin pour le signal disponible
  • Version d'assemblage sur le terrain: options de câble à câble et de câble à planche
  • Courant nominal 20A pour une longue durée de fonctionnement
  • Service d'assemblage de câbles pris en charge, bienvenue sur mesure
  • OEM/ODM bienvenue
Définition technique

Construit avec du matériau PA66 de haute résistance, ce connecteur circulaire M19 à 5 broches est capable de supporter une transmission de puissance haute tension de 300V.ainsi que ses performances étanches fiables, ce qui en fait un choix idéal pour les besoins de connexion électrique dans divers scénarios.

La coque PA66 est hautement résistante aux intempéries et au vieillissement, et l'action de bouchonage en douceur entre les extrémités mâle et femelle garantit que la sécurité et la praticité sont bien abordées.Les broches en cuivre avec une excellente conductivité réduisent considérablement les pertes de transmission, et la tension nominale de 300 V le rend compatible avec différents types d'équipements haute tension.

Avec une résistance à l'eau et à la poussière IP67, il n'est pas affecté par la pluie et la poussière.il offre une double protection contre les risques liés à la haute tension.

La conception de la structure masculine-féminine est dotée d'un alignement infaillible pour éviter une insertion erronée.le rendant adapté à des environnements de fonctionnement difficilesLa partie arrière est compatible avec des fils de 0,5 à 2,5 mm2 et les fonctions d'étanchéité et de verrouillage intégrées améliorent la fiabilité de la connexion.

Spécifications électriques
Paramètre Valeur
Nombre de Polonais 5 épingles
Notation actuelle 20A au maximum.
Rating de la tension 300VAC au maximum
Voltage de durabilité Le système de freinage doit être équipé d'un système de freinage de freinage.
Paramètres techniques
Paramètre Valeur
Résistance au contact 10 mΩ maximum
Structure d'isolation 500 MΩ à 500 VDC
Température de fonctionnement -40°C à +105°C
Classe IP IP67 (1m / 30min) lorsqu'il est apparié
Matériau de moisissure Le PA66
Matériau de contact/terminal Lamière plaquée d'or
Matériau des joints D'une teneur en silicone
Paramètres de fonctionnement
Paramètre Valeur
Rating de la tension 600VAC au maximum
Notation actuelle 15A au maximum
Taille du fil min OD 3.0 mm ~ 6,0 mm
Taille maximale du fil OD 8.0 mm ~ 10.0 mm
Max. Surface de section transversale du câble 0.5 mm2 ~ 2,5 mm2
Industries d'application
  • Lumières de croissance
  • Application des communications
  • Machines de codage des produits
  • Codage des produits de l'inventaire
  • Systèmes à jet d'encre
  • Système solaire
  • Équipement à jet d'encre industriel
  • Équipement électrique
  • Équipement de laboratoire de médecine légale et de pathologie
  • Équipement de communication
  • Machines lourdes
Conception du produit
M19 5-pin waterproof connector design illustration showing front and side views Detailed technical drawing of M19 circular connector with dimensional specifications
Questions fréquemment posées
Acceptez-vous d'autres monnaies de paiement que le dollar américain?

Notre devise par défaut est l'USD, mais nous pouvons également accepter l'EUR, la GBP ou d'autres devises majeures. Veuillez confirmer le taux de change avec notre équipe de vente lors de la commande.

Vos produits sont-ils certifiés?

Tous nos produits sont certifiés RoHS, CE et autres normes internationales. Des certifications spécifiques (par exemple, FCC, UL) peuvent être fournies sur demande en fonction de votre marché cible.

Où puis-je obtenir des échantillons?

C'est un honneur de vous offrir des échantillons, et le fret doit être payé par vous-même. Vous pouvez me donner votre numéro de messagerie et votre adresse de détail, alors je peux vous envoyer un échantillon à la fois.

Quelle est la tension nominale?

La tension nominale, également appelée tension de fonctionnement, dépend principalement du matériau d'isolation du connecteur utilisé, de l'espacement entre la taille du contact.Certains composants ou dispositifs à une tension inférieure à sa tension nominale peuvent ne pas être complétés pour leurs fonctions..

Additional technical illustration of M19 waterproof connector assembly and components
