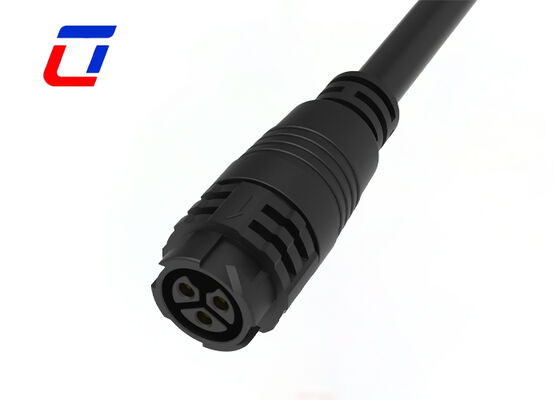

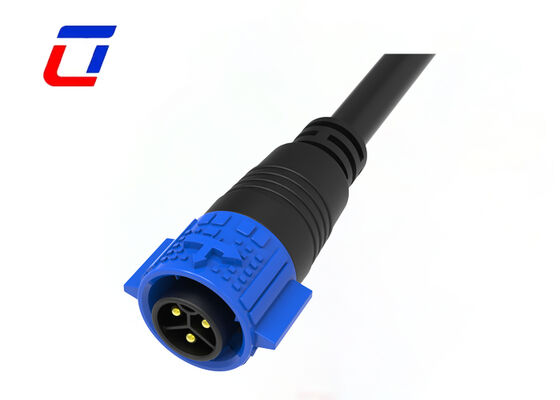

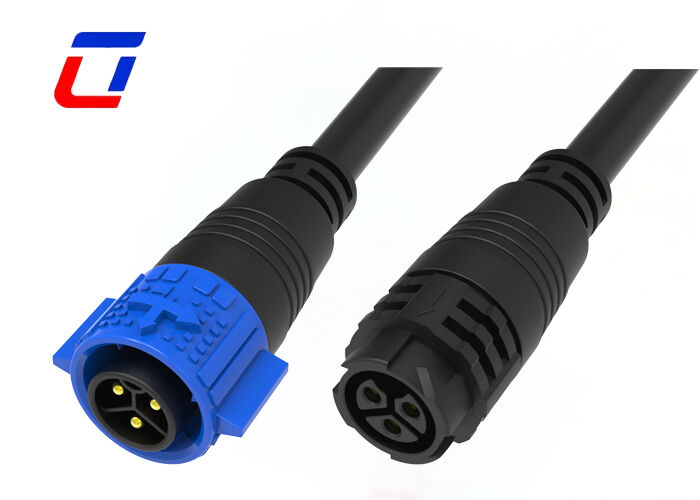

Name: Connecteur de câble d'alimentation 20A à 3 broches M19 Connecteur rapide DC imperméable à l'eau
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M19
Price: Négociable USD
Availability: InStock

Aperçu Produits Prise imperméable de prise

Connecteur de câble d'alimentation 20A à 3 broches M19 Connecteur rapide DC imperméable à l'eau

Détails sur le produit:

Lieu d'origine:	Chine
Nom de marque:	Ulinkcon
Certification:	CE/Rohs/TUV/UL
Numéro de modèle:	M19

Conditions de paiement et expédition:

Quantité de commande min:	Négociation
Prix:	Négociable
Détails d'emballage:	1. Sac en plastique ; 2. Carton ; 3. Selon les exigences du client
Délai de livraison:	3 ~ 6 jours ouvrables
Conditions de paiement:	T/T,D/P,L/C,D/A,Western Union
Capacité d'approvisionnement:	100 000 paires mensuellement

Contact

Description de produit détaillée

Note actuelle:	20A	Matériau:	PA66 et Laiton étamé
Tension nominale:	300V	Indice de résistance aux flammes:	UL94-V0
Le type:	D'un fil à l'autre	Température:	-40 à 105 °C
Mettre en évidence:	20A Connecteur d'alimentation étanche à l'eau , Connecteur rapide M19 CC , 3 broches de prise étanche

Connecteur d'alimentation 20A 3 broches M19 DC étanche à connexion rapide

Présentation du produit

Connecteur de câble étanche M19 3 broches 300V à verrouillage rapide pour alimentation - Un connecteur d'alimentation robuste et résistant aux intempéries conçu pour les applications industrielles exigeantes.

Caractéristiques principales

Nom de l'article : Connecteur de câble étanche M19
Spécifications : Accouplement mâle-femelle droit, accouplement mâle-femelle coudé, fil-carte monté à l'avant, fil-carte monté à l'arrière, moulage par injection intégré
Mode d'accouplement : Auto-verrouillage
Nombre de broches : 2-22 broches
Prise : Type d'assemblage et type d'injection disponibles
Douille : Montage avant, Montage arrière, Montage PCB
Indice d'étanchéité : IP67/IP68
Type de connecteur : Vis de verrouillage d'assemblage ; Soudure d'assemblage ; Moulage par injection avec câble
Section de câble : 1,0-6,0 mm² (18AWG-10AWG)
Plage de câblage : Assemblé : 6,0 mm ~ 16 mm ; Moulage : 6,0 mm ~ 16,5 mm
Durabilité : 3000 cycles
Température applicable : -40℃~105℃

Avantages clés

Protection de haut niveau IP67 : Atteint l'indice de protection IP67 contre la poussière et l'eau, résistant efficacement à la pluie, aux projections d'eau, à l'humidité, à la poussière, à la contamination par l'huile et à la corrosion
Paramètres nominaux stables : Courant nominal de 20A avec interface M19 standard, parfait pour les systèmes d'alimentation à 3 broches avec une perte de puissance minimale
Adaptabilité météorologique tous scénarios : Convient aux zones extérieures, aux chantiers de construction, aux mines et aux quais, maintenant l'étanchéité de la connexion et la sécurité opérationnelle
Construction haute résistance : Boîtier en plastique technique haute résistance avec une excellente résistance aux chocs et des performances anti-vieillissement
Bornes conductrices à haute efficacité : Bornes en cuivre de haute qualité et à haute conductivité avec traitement de placage spécial pour une résistance de contact réduite et une résistance à l'oxydation améliorée

Spécifications techniques

Paramètres électriques

Paramètre	Spécification
Nombre de pôles	3 broches
Courant nominal	20A max.
Tension nominale	300VAC max.
Tension de tenue	1500VAC @ 60 s.

Paramètres techniques

Paramètre	Spécification
Résistance de contact	10 mΩ max.
Structure d'isolation	500 MΩ à 500VDC
Température de fonctionnement	-40°C ~ +105°C
Classe IP	IP67 (1m / 30min) une fois accouplé
Matériau du moule	PA66
Matériau du contact/terminal	Laiton plaqué or
Matériau du joint	Silicone

Paramètres de fonctionnement

Paramètre	Spécification
Tension nominale	600VAC max.
Courant nominal	15A max.
Diamètre extérieur minimum du fil	3,0 mm ~ 6,0 mm
Diamètre extérieur maximum du fil	8,0 mm ~ 10,0 mm
Surface de section transversale maximale du câble	0,5 mm² ~ 2,5 mm²

Conception du produit

Questions fréquemment posées

Quels sont vos modes d'expédition ? Quel est le délai de livraison ?

Nous proposons plusieurs options d'expédition : 1) Courrier (DHL/UPS/FedEx) : 3-7 jours ouvrables pour les petits colis ; 2) Fret aérien : 7-15 jours ouvrables ; 3) Fret maritime : 20-45 jours ouvrables. Le délai de livraison varie en fonction de la destination et de la méthode d'expédition.

Vos produits sont-ils certifiés ? Quelles certifications possédez-vous ?

Tous nos produits sont certifiés RoHS, CE et autres normes internationales. Des certifications spécifiques (par exemple, FCC, UL) peuvent être fournies sur demande en fonction de votre marché cible.

Comment acheter vos produits ?

Vous devez suivre les étapes suivantes :

Confirmer le courant nominal et le nombre de contacts
Confirmer le style d'assemblage
Confirmer la section du câble
Confirmer la longueur et le matériau du câble
