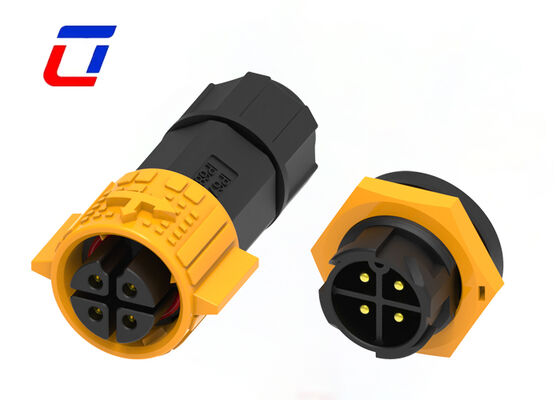

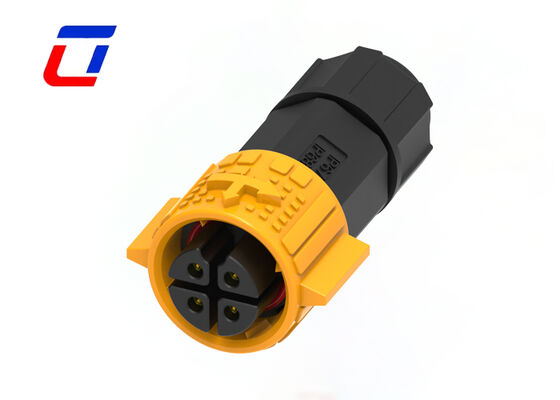

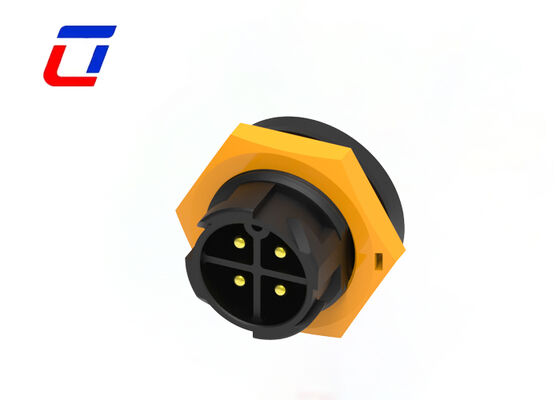

M19 câble à courant élevé à connecteur de carte 300V connecteur mâle femelle 4 broches
Connecteur extérieur IP67 imperméable à l'eau M19 à 4 broches mâle à femelle
Le connecteur mâle et femelle 4Pin Wire-to-Board (WTB) de la série M19 est conçu pour les applications de transmission de courant élevé, avec un courant nominal de 15A et une tension nominal de 300V.Sa construction robuste et ses performances électriques stables en font une solution idéale pour les connexions industrielles et d'équipementLa conception de couplage mâle-femme assure des connexions fiables entre les fils et les circuits imprimés.tandis que la configuration à 4 broches répond aux exigences de transmission de signal et de puissance pour les équipements de moyenne à haute puissance.
Construit avec un boîtier en nylon renforcé de fibres de verre conforme aux normes de retardation de flamme UL94 V0, ce connecteur offre une résistance exceptionnelle à haute température, résistance à la corrosion,et propriétés isolantesIl fonctionne de façon fiable dans des environnements de température allant de -40°C à 105°C. Les contacts en laiton à haute conductivité et plaqués dorés présentent une résistance au contact inférieure à 10mΩ,une résistance d'isolation supérieure à 500 mΩ, et résistent à une tension allant jusqu'à 1000 V, ce qui garantit une perte et une production de chaleur minimales lors d'une transmission à courant élevé.
Doté de mécanismes d'auto-verrouillage ou de fixation de fils en plastique, le connecteur assure des connexions sécurisées même dans des environnements de vibration industrielle.Conforme aux normes environnementales RoHS et certifié par CE et UL, il trouve des applications dans les équipements d'automatisation industrielle, les modules d'alimentation, les écrans LED, les dispositifs médicaux et les nouveaux systèmes énergétiques.
Principales caractéristiques
- Système de verrouillage rapide par poussée
- Configurations de broches multiples: 2Pin, 3Pin, 4Pin, 5Pin pour le pouvoir
- Options combinées de puissance et de signal: 3+2Pin, 3+3Pin, 3+4Pin, 3+5Pin, 3+9Pin et 2+20Pin
- Options de signal uniquement: 6Pin à 18Pin disponibles
- Version d'assemblage de terrain pour les applications fil à fil et fil à planche
- 15A courant nominal pour fonctionnement continu
- Services de montage de câbles disponibles
- La personnalisation OEM/ODM est la bienvenue
Paramètres électriques
| Nombre de Polonais |
4 épingles |
| Notation actuelle |
15A au maximum. |
| Rating de la tension |
300VAC au maximum |
| Voltage de durabilité |
Le système de freinage doit être équipé d'un système de freinage de freinage. |
Paramètres techniques
| Résistance au contact |
10 mΩ maximum |
| Structure d'isolation |
500 MΩ à 500 VDC |
| Température de fonctionnement |
-40°C à +105°C |
| Classe IP |
IP67 (1m / 30min) lorsqu'il est apparié |
| Matériau de moisissure |
Le PA66 |
| Matériau de contact/terminal |
Lamière plaquée d'or |
| Matériau des joints |
D'une teneur en silicone |
Paramètres de fonctionnement
| Rating de la tension |
600VAC au maximum |
| Notation actuelle |
15A au maximum |
| Taille du fil min OD |
3.0 mm ~ 6,0 mm |
| Taille maximale du fil OD |
8.0 mm ~ 10.0 mm |
| Surface maximale de la section transversale du câble |
0.5 mm2 ~ 2,5 mm2 |
Industries d'application
- Lumières de croissance
- Équipement de communication
- Machines de codage des produits
- Systèmes de codage des produits d'inventaire
- Systèmes à jet d'encre
- Systèmes solaires
- Équipement à jet d'encre industriel
- Équipement électrique
- Équipement de laboratoire de médecine légale et de pathologie
- Équipement de communication
- Machines lourdes
Conception du produit
Questions fréquemment posées
Êtes-vous une usine ou une société commerciale?
Nous sommes une usine située dans le parc industriel Ulinkcon, district de Bao'an, Shenzhen, Chine.
Quelle est la tension nominale?
La tension nominale, également connue sous le nom de tension de fonctionnement, dépend principalement du matériau d'isolation du connecteur et de l'espacement entre les contacts.
Où puis-je obtenir des échantillons?
Nous sommes heureux de vous fournir des échantillons, les frais de transport étant à la charge du client. Veuillez fournir votre numéro de compte de courrier et votre adresse détaillée pour l'expédition des échantillons.
Je peux avoir une étiquette personnalisée?
Oui, nous soutenons l'étiquetage privé et l'emballage personnalisé.
