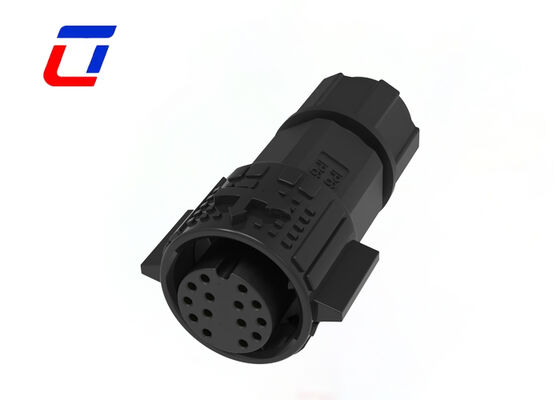

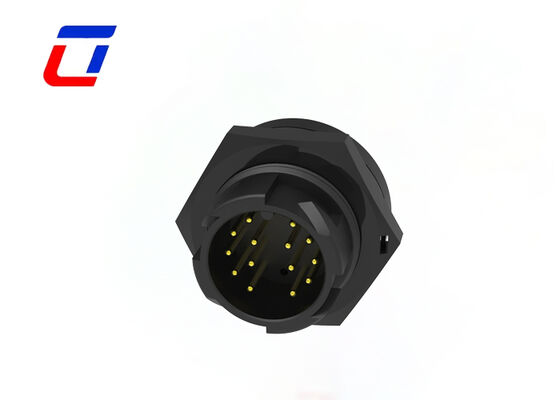

Name: Connecteurs de cloison étanches M19, 14 broches, connecteur d'alimentation fil à carte, 300V
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M19
Availability: InStock

Aperçu Produits Prise imperméable de prise

Connecteurs de cloison étanches M19, 14 broches, connecteur d'alimentation fil à carte, 300V

Détails sur le produit:

Lieu d'origine:	Chine
Nom de marque:	Ulinkcon
Certification:	CE/Rohs/TUV/UL
Numéro de modèle:	M19

Conditions de paiement et expédition:

Quantité de commande min:	Négociation
Prix:	Négociable
Détails d'emballage:	1. Sac en plastique ; 2. Carton ; 3. Selon les exigences du client
Délai de livraison:	3 ~ 6 jours ouvrables
Conditions de paiement:	T/T, D/P, L/C, D/A, Western Union, MoneyGram
Capacité d'approvisionnement:	100 000 paires mensuellement

Contact

Description de produit détaillée

Épingle:	14 broches	Note actuelle:	5A
Niveau de protection:	IP67	Indice de résistance aux flammes:	UL94-V0
Température:	-40 à 105 °C	Matériel de contact:	Laiton Plaqué Or
Mettre en évidence:	Connecteur de cloison étanche M19 , Connecteur fil à carte à 14 broches , Connecteur d'alimentation étanche à 300 V

Connecteurs étanches M19, 14 broches, connecteur d'alimentation fil à carte, 300V

Ce connecteur étanche M19 à 14 broches avec verrouillage par bouton-poussoir est doté de broches plaquées or et de capacités de personnalisation OEM, offrant une solution de haute qualité pour des connexions d'équipement stables. Combinant la commodité du verrouillage par bouton-poussoir avec la conductivité plaquée or et la compatibilité M19, il offre des performances supérieures en matière d'étanchéité, de résistance à la poussière et à la corrosion pour les applications de contrôle industriel, de communication extérieure, d'électronique automobile et de surveillance de sécurité.

Principaux avantages

Structure de verrouillage par bouton-poussoir : Verrouillage et déverrouillage faciles par simple pression avec mécanisme de déverrouillage par clé, le fonctionnement sans outil améliore l'efficacité de l'installation et empêche les déconnexions accidentelles dues aux vibrations ou aux tractions
Contacts plaqués or à 14 broches : Transmission synchrone multi-canaux de signaux et d'alimentation avec des broches en alliage de cuivre de haute pureté plaquées or pour réduire la résistance de contact, résister à l'oxydation et prolonger la durée de vie dans des environnements difficiles
Performances d'étanchéité supérieures : La structure d'étanchéité intégrée avec des joints toriques de haute qualité offre une protection IP67, assurant des connexions stables sous la pluie, dans les ateliers humides et autres environnements humides
Conception de connexion rapide : Connexion et séparation manuelles sans outil avec un retour de boucle clair confirme la bonne connexion, réduisant le temps de câblage et facilitant la maintenance

Principales caractéristiques

Système de libération rapide à verrouillage par bouton-poussoir
Configurations de broches multiples : 2 broches, 3 broches, 4 broches, 5 broches pour les applications d'alimentation
Options combinées d'alimentation et de signal : 3+2 broches, 3+3 broches, 3+4 broches, 3+5 broches, 3+9 broches et 2+20 broches
Variantes signal uniquement : 6 broches, 7 broches, 8 broches, 9 broches, 10 broches, 11 broches, 12 broches, 14 broches, 16 broches et 18 broches
Versions d'assemblage sur site avec options fil à fil et fil à carte
Courant nominal de 5 A pour un fonctionnement continu
Services d'assemblage de câbles disponibles
Personnalisation OEM/ODM bienvenue

Paramètres électriques

Nombre de pôles	14 broches
Intensité nominale	5 A max
Tension nominale	300 VAC max
Rigidité diélectrique	1500 VAC à 60 s

Paramètres techniques

Résistance de contact	10 mΩ max
Résistance d'isolement	500 MΩ à 500 VCC
Température de fonctionnement	-40°C ~ +105°C
Indice IP	IP67 (1 m / 30 min) lorsqu'il est accouplé
Matériau du boîtier	PA66
Matériau du contact/de la borne	Laiton plaqué or
Matériau du joint	Silicone

Paramètres de fonctionnement

Tension nominale	300 VAC max
Intensité nominale	5 A max
OD de fil minimum	3,0 mm ~ 6,0 mm
OD de fil maximum	8,0 mm ~ 10,0 mm
Section transversale de câble maximale	0,5 mm² ~ 2,5 mm²

Secteurs d'application

Lampes de croissance
Équipement de communication
Machines de codage de produits
Systèmes de codage de produits d'inventaire
Systèmes à jet d'encre
Systèmes solaires
Équipement industriel à jet d'encre
Équipement électrique
Équipement de laboratoire médico-légal et de pathologie
Équipement de communication
Machines lourdes

Images de conception

Foire aux questions

Êtes-vous une usine ou une société commerciale ?

Nous sommes une usine située dans le parc industriel Ulinkcon, district de Bao'an, Shenzhen, Chine.

Quelle est votre quantité minimale de commande (MOQ) ?

Le MOQ varie selon le type de produit—généralement 500 unités pour les modèles standard et 1 000 unités pour les articles personnalisés. Un MOQ inférieur peut être négocié pour les commandes d'essai ou la coopération à long terme.

Puis-je payer après réception de la marchandise ?

Pour une première coopération, un acompte est requis pour assurer le bon déroulement de la production. Pour les clients de confiance à long terme, des conditions de paiement flexibles peuvent être discutées après plusieurs commandes réussies.

Y a-t-il une remise pour les commandes en grande quantité ?

Oui, nous offrons des remises échelonnées pour les commandes en gros. Plus vous commandez, plus le prix est compétitif. Veuillez nous informer de la quantité souhaitée pour obtenir un devis personnalisé.
