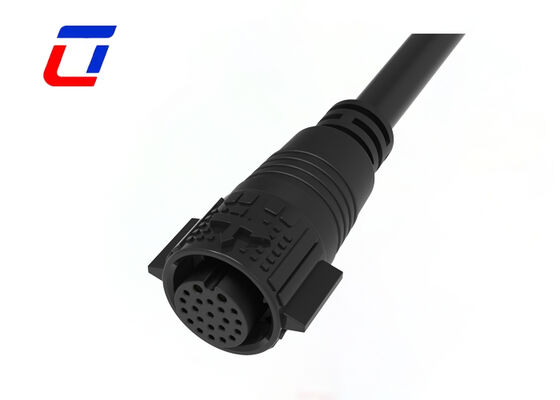

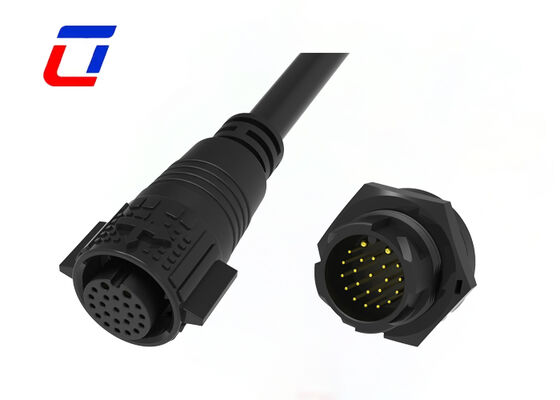

Connecteur mâle et femelle pour câble de lumière LED M19 2+20 broches
Présentation du produit
Connecteurs d'alimentation multi-broches étanches avec connecteur de données M19 20 broches, conçus pour des performances fiables dans des environnements exigeants.
Spécifications clés et adaptation à double courant
La disposition de précision 2+20 broches sépare les canaux d'alimentation et de signal. L'interface circulaire standard M19 avec connecteurs mâles-femelles complets prend en charge une sortie de courant double nominale de 15A+5A. 15A pour l'alimentation haute puissance, 5A pour la transmission de signal basse puissance, répondant à la collaboration multi-charges. Caractéristiques d'accouplement précis, impédance de contact stable, compatibilité des câbles et installation efficace.
Protection étanche de haut niveau
Étanche à l'eau et à la poussière IP67, boîtier étanche intégré avec anneau en caoutchouc haute performance résiste à la pluie, aux éclaboussures, à la poussière et à l'immersion de courte durée. Élimine les risques de court-circuit et de fuite dans la transmission à double courant, assurant la stabilité dans les environnements extérieurs, humides et complexes.
Conception sécurisée par enfichage mâle-femelle
Structure précise à encliquetage avec verrouillage automatique après insertion, assurant une connexion ferme contre les vibrations et les tractions. Le déverrouillage facile sans outils professionnels facilite la maintenance, adapté aux scénarios de branchement fréquents.
Secteurs d'application
- Lampes de croissance
- Application de communication
- Machines de codage de produits
- Codage de produits d'inventaire
- Systèmes à jet d'encre
- Système solaire
- Équipement industriel à jet d'encre
- Équipement d'énergie électrique
- Équipement de laboratoire de criminalistique et de pathologie
- Équipement de communication
- Machines lourdes
Paramètres électriques
| Nombre de pôles |
Connecteur étanche 2+20 broches |
| Courant nominal |
15A+5A |
| Tension nominale |
300VAC max |
| Tension de tenue |
1500VAC @ 60 s |
Paramètres techniques
| Résistance de contact |
10 mΩ max |
| Structure d'isolation |
500 MΩ à 500VDC |
| Température de fonctionnement |
-40°C ~ +105°C |
| Classe IP |
IP67 (1m / 30min) une fois accouplé |
| Matériau du moule |
PA66 |
| Matériau du contact/terminal |
Laiton plaqué or |
| Matériau du joint |
Silicone |
Paramètres de fonctionnement
| Tension nominale |
600VAC max |
| Courant nominal |
20A max |
| Diamètre extérieur du fil minimum |
3.0mm ~ 6.0mm |
| Diamètre extérieur du fil maximum |
8.0mm ~ 10.0mm |
| Surface de section transversale maximale du câble |
0.5mm² ~ 2.5mm² |
Schéma de conception
Foire aux questions
Q: Êtes-vous une usine ou une société commerciale ?
R: Nous sommes une usine. Située dans le parc industriel d'Ulinkcon, district de Bao'an, Shenzhen, Chine
Q: Comment puis-je obtenir des échantillons ?
R: C'est un honneur pour moi de vous proposer des échantillons, et le fret doit être payé par vous-même. Vous pouvez me faire connaître votre numéro de coursier et votre adresse détaillée, puis je peux vous envoyer un échantillon immédiatement.
Q: Y a-t-il une réduction pour les commandes en grande quantité ?
R: Oui, nous offrons des remises échelonnées pour les commandes en gros. Plus vous commandez, plus le prix est compétitif. Veuillez nous informer de la quantité attendue pour un devis personnalisé.
