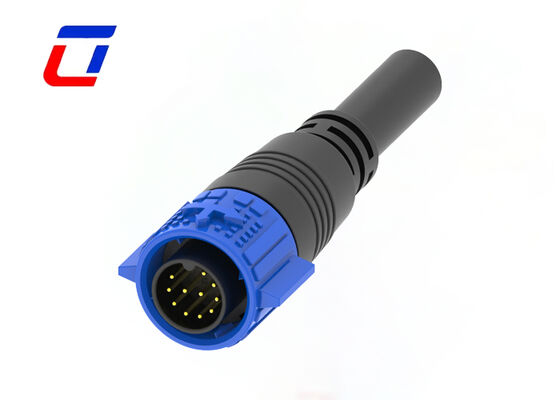

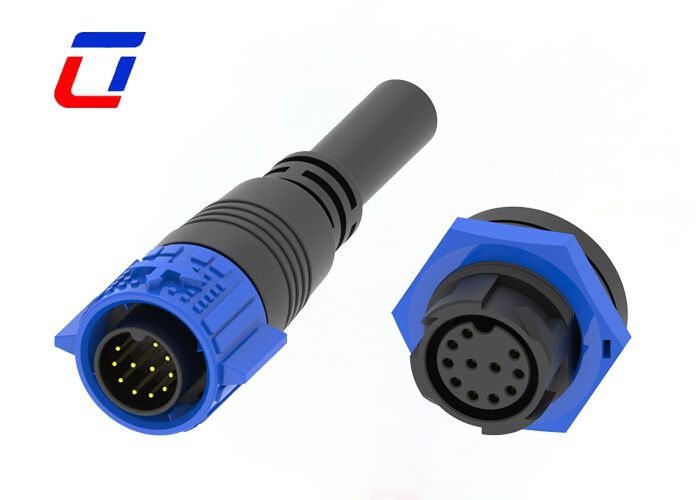

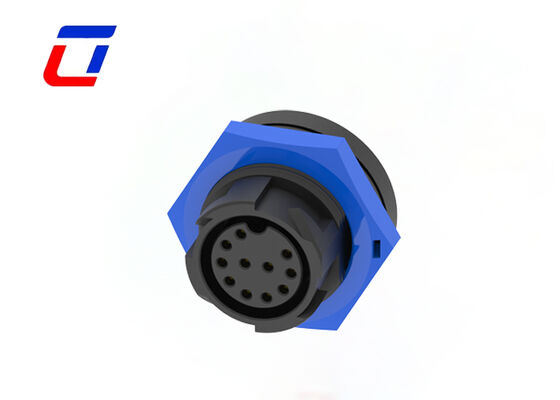

Connecteurs de câble étanches M19 11 broches 300 Volts
Connecteurs de fils pour éclairage paysager professionnel
Principales caractéristiques
- Système de verrouillage rapide à bouton-poussoir pour une installation facile
- Configurations multiples de broches : 2 broches, 3 broches, 4 broches, 5 broches pour l'alimentation
- Options combinées d'alimentation et de signal : 3+2 broches, 3+3 broches, 3+4 broches, 3+5 broches, 3+9 broches, 2+20 broches
- Configurations de signal : 6 broches, 7 broches, 8 broches, 9 broches, 10 broches, 11 broches, 12 broches, 14 broches, 16 broches, 18 broches
- Versions d'assemblage sur site : options fil à fil et fil à carte
- Intensité nominale de 5A pour un fonctionnement continu
- Service d'assemblage de câbles et solutions personnalisées disponibles
- Services OEM/ODM bienvenus
Spécifications principales et compatibilité
Dotés d'une disposition de précision à 11 broches spécialement conçue pour les équipements d'éclairage paysager,
ces connecteurs assurent une transmission stable des signaux de contrôle de l'éclairage et une alimentation électrique équilibrée.
L'interface circulaire standard M19 correspond précisément aux spécifications des câbles d'éclairage paysager
avec un alignement précis de la prise et une forte compatibilité pour un raccordement rapide des câbles et des équipements d'éclairage.
Protection étanche de haut niveau
Classés IP67 pour des performances étanches à l'eau et à la poussière, ces connecteurs sont dotés d'une structure d'étanchéité entièrement fermée
avec une conception de joint en caoutchouc étanche. Ils résistent efficacement à la pluie extérieure,
à la condensation et à l'érosion de l'humidité du sol, fonctionnant de manière fiable dans des environnements extérieurs ou humides à long terme
tout en éliminant les risques de court-circuit et de fuite électrique.
Conception à libération rapide et conviviale
Équipés d'une structure autobloquante à libération rapide pour un branchement et un débranchement sans outil,
ce qui améliore considérablement l'efficacité de l'installation et facilite la maintenance, l'inspection et
les ajustements de position. Une fois connectés, ils se verrouillent fermement pour résister aux chocs externes et empêcher un détachement accidentel.
Matériau et fabrication durables
Boîtier en plastique technique PA66 résistant aux intempéries avec une excellente résistance aux UV,
une tolérance aux hautes et basses températures (-40℃ à +105℃) et des performances anti-vieillissement.
Les broches sont dotées d'une technologie anti-oxydation étamée avec une faible résistance de contact et une conductivité électrique stable
pour une durée de vie prolongée dans les systèmes d'éclairage paysager.
| Paramètres électriques |
| Nombre de pôles |
11 broches |
| Intensité nominale |
5A max |
| Tension nominale |
300VAC max |
| Tension de tenue |
1500VAC @ 60 s |
| Paramètres techniques |
| Résistance de contact |
10 mΩ max |
| Structure d'isolation |
500 MΩ à 500VDC |
| Température de fonctionnement |
-40°C à +105°C |
| Classe IP |
IP67 (1m / 30min) lorsqu'ils sont accouplés |
| Matériau du moule |
PA66 |
| Matériau du contact/borne |
Laiton plaqué or |
| Matériau du joint |
Silicone |
| Paramètres de fonctionnement |
| Tension nominale |
300VAC max |
| Intensité nominale |
5A max |
| Taille minimale du fil OD |
3.0mm - 6.0mm |
| Taille maximale du fil OD |
8.0mm - 10.0mm |
| Section transversale maximale du câble |
0.5mm² - 2.5mm² |
Industries d'application
- Lampes de croissance
- Équipement de communication
- Machines de codage de produits
- Systèmes de codage de produits d'inventaire
- Systèmes à jet d'encre
- Systèmes solaires
- Équipement industriel à jet d'encre
- Équipement électrique
- Équipement de laboratoire médico-légal et de pathologie
- Équipement de communication
- Machines lourdes
Conception et spécifications du produit
Foire aux questions
Q : Êtes-vous une usine ou une société commerciale ?
R : Nous sommes une usine située dans le parc industriel Ulinkcon, district de Bao'an, Shenzhen, Chine.
Q : Comment acheter vos produits ?
R : Vous devez fournir les spécifications suivantes :
• Intensité nominale et nombre de contacts
• Style d'assemblage
• Calibre du fil du câble
• Longueur et matériau du câble
Q : Comment puis-je obtenir des échantillons ?
R : Nous sommes heureux d'offrir des échantillons. Les frais de transport doivent être couverts par le client.
Veuillez fournir votre numéro de compte de messagerie et votre adresse détaillée, et nous expédierons les échantillons immédiatement.
