Aperçu ProduitsPin Connectors Waterproof multi

M19 3+3 Pin Watertight Bulkhead Connector 300V Signal And Power Connectors

M19 3+3 Pin Watertight Bulkhead Connector 300V Signal And Power Connectors

  • M19 3+3 Pin Watertight Bulkhead Connector 300V Signal And Power Connectors
  • M19 3+3 Pin Watertight Bulkhead Connector 300V Signal And Power Connectors
  • M19 3+3 Pin Watertight Bulkhead Connector 300V Signal And Power Connectors
M19 3+3 Pin Watertight Bulkhead Connector 300V Signal And Power Connectors
Détails sur le produit:
Lieu d'origine: Chine
Nom de marque: Ulinkcon
Certification: CE/Rohs
Numéro de modèle: M19
Conditions de paiement et expédition:
Quantité de commande min: Négociation
Prix: Négociable
Détails d'emballage: Boîte
Délai de livraison: 5 à 8 jours ouvrables
Conditions de paiement: T/T,D/A,D/P,MoneyGram,L/C
Capacité d'approvisionnement: 100000 paires par mois
Contact
Description de produit détaillée
Nombre de broches: 3+3PIN Actuel: 15A+5A
Niveau de protection: IP67 Indice de résistance aux flammes: UL94-V0
Matériel de contact: Laiton Plaqué Or Température: -40~+105℃
Mettre en évidence:

M19 3+3 pin waterproof connector

,

watertight bulkhead power connector

,

300V signal and power connectors

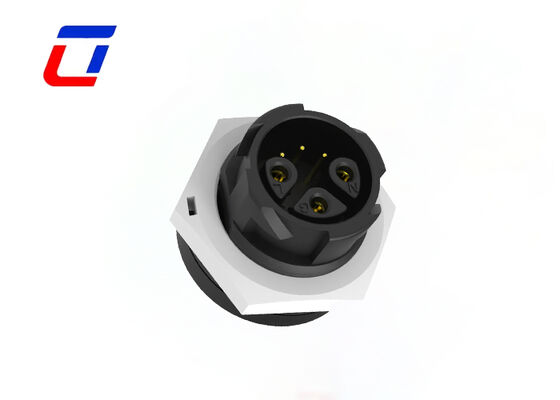

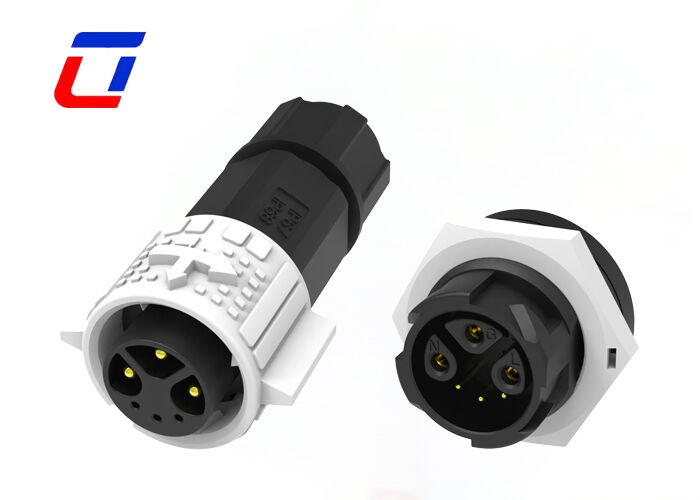

M19 3+3 Pin Watertight Bulkhead Connector
300V Signal and Power Connectors for Industrial Applications
Product Overview
Waterproof Wire To Board Connector M19 3+3 Pin 15A+5A Quick Connector with push-lock quick release system for reliable industrial connections.
Main Features
  • Push lock quick release system for easy installation
  • Multiple pin configurations: 2Pin, 3Pin, 4Pin, 5Pin for Power
  • Combined power and signal options: 3+2Pin, 3+3Pin, 3+4Pin, 3+5Pin, 3+9Pin, 2+20Pin
  • Signal-only options: 6Pin, 7Pin, 8Pin, 9Pin, 10Pin, 11Pin, 12Pin, 14Pin, 16Pin, 18Pin
  • Field assembly versions for wire-to-wire and wire-to-board applications
  • 20A current rating for continuous operation
  • Cable assembly services and custom solutions available
  • OEM/ODM services welcome
Product Description
Ulinkcon M19 3+3 Pin Waterproof Wire to Board Connector is a high-efficiency connection component designed for simultaneous power and signal transmission in industrial equipment. Featuring a threadless self-locking structure and IP67 waterproof protection, it is ideal for harsh environments including outdoor, humid, and high-vibration applications.
The product features a 3+3 pin functional zoning design, supporting parallel transmission of 15A high current and 5A signal current. This meets both power supply requirements and ensures stable control signal transmission for industrial automation, outdoor instruments, security equipment, and other applications.
Technical Specifications
Connector SystemCable-to-Board
SealableYes
Connector & Contact Terminates ToWire & Cable
Circular Connector TypePlug, Receptacle
Shell TypePlastic Shell
Product TypeConnector Kit
Number of Positions3+3
Number of Signal Positions3
Contacts PreloadedYes
Operating Voltage (VAC/VDC)600V max.
Shell MaterialPA66
Circular Connector Insulation MaterialLow Fire Hazard Thermoplastic
Hermetically SealedYes
Environmental ProtectionElastomer Sealed, Hermetically Sealed
Contact Current Rating15A+5A max.
Circular Connector Contact TypePin-Socket
Connector Mounting TypeCable Mount (Free-Hanging)
Mating Alignment TypeKeyed
Mating RetentionWith
Wire Size (AWG)20AWG, 18AWG, 16AWG, 14AWG
Operating Temperature Range-40°C to 105°C
IP Water Sealing LevelIP67
IP Dust Sealing Level6
UL Flammability RatingUL 94V-0
Application Industries
  • Communications Applications
  • Product Coding Machines
  • Inventory Product Coding
  • Inkjet Systems
  • Solar Systems
  • Industrial Inkjet Equipment
  • Electric Power Equipment
  • Laboratory Forensic & Pathology Equipment
  • Communications Equipment
  • Heavy Machinery
Production Dimension
M19 3+3 Pin Watertight Bulkhead Connector 300V Signal And Power Connectors 0
More Technical Details
M19 3+3 Pin Watertight Bulkhead Connector 300V Signal And Power Connectors 1 M19 3+3 Pin Watertight Bulkhead Connector 300V Signal And Power Connectors 2
Frequently Asked Questions
Q1: What is rated voltage?
A1: Rated voltage, also known as operating voltage, depends on the connector insulation material used and the spacing between contact sizes. Some components or devices may not function properly below their rated voltage.
Q2: Who is responsible for customs clearance? Do you provide necessary documents?
A2: We provide complete customs clearance documents (commercial invoice, packing list, bill of lading, certification reports). Customs clearance fees and duties are borne by the buyer (EXW/FOB terms). We can assist with document preparation if needed.
Q3: What shipping methods do you offer? How long is the delivery time?
A3: We provide multiple shipping options: 1) Courier (DHL/UPS/FedEx): 3-7 working days for small parcels; 2) Air freight: 7-15 working days; 3) Sea freight: 20-45 working days. Delivery time varies by destination and shipping method.
