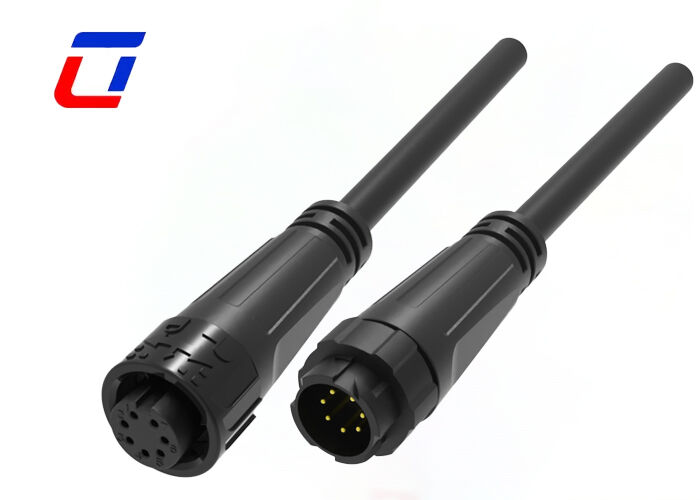

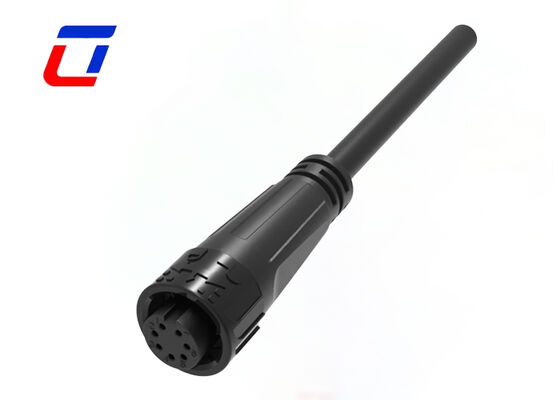

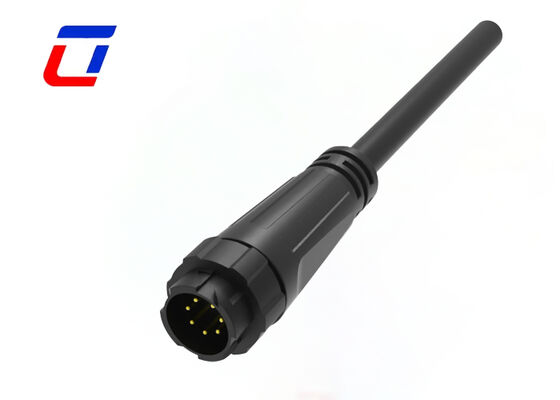

Connecteur de données industriel étanche M16 à 7 broches
Aperçu du produit
Connecteurs automobiles étanches M16 mâle femelle à 7 broches conçus pour la transmission de signaux basse puissance avec des performances fiables dans les environnements industriels exigeants.
Principales caractéristiques
- Système de verrouillage rapide à bouton-poussoir pour une installation facile
- Plusieurs options de cœur : configurations 2 broches, 3 broches, 4 broches, 5 broches, 7 broches, 8 broches, 2+4 broches
- Versions d'assemblage sur site : fil à fil et fil à carte
- Service d'assemblage de câbles pris en charge avec des options personnalisées disponibles
- Services OEM/ODM bienvenus
Description du produit
Conçu pour diverses applications de transmission de données, ce connecteur étanche M16 à 7 broches est fabriqué en plastique technique PA66 durable. Certifié CE avec une compatibilité basse tension de 60 V, il constitue une solution de connexion fiable pour les câbles de données basse tension. La disposition précise à 7 broches permet la transmission indépendante et synchrone de données multicanaux, tandis que la conception à branchement rapide mâle-femelle assure un câblage efficace et une commodité de maintenance.
Avec d'excellentes performances d'étanchéité et des capacités anti-interférences, ce connecteur maintient une transmission de données stable dans des environnements complexes. Les contacts à 7 broches sont en alliage de cuivre de haute pureté avec une technologie plaquée or, maintenant une résistance de contact inférieure ou égale à 10 mΩ pour minimiser la perte de transmission et assurer une intégrité complète du signal pour les données des capteurs et les commandes de contrôle.
Le connecteur répond aux normes d'étanchéité et de protection contre la poussière IP67 grâce à un système de double protection combinant des joints d'étanchéité en caoutchouc professionnels et des structures de verrouillage par filetage. Cela bloque efficacement l'eau de pluie, la vapeur humide et la poussière environnementale, ce qui le rend adapté aux applications extérieures et à forte humidité. Certifié CE avec une tension de fonctionnement nominale de 60 V et un courant nominal de 5 A, il offre de fortes capacités d'anti-interférence électromagnétique pour une transmission de données basse tension fiable.
Paramètres électriques
| Nombre de pôles |
7 broches |
| Intensité nominale |
5A max. |
| Tension nominale |
60VAC max |
| Tension de tenue |
500VAC @ 60 s. |
Industries d'application
- Lampes de croissance
- Équipement de communication
- Machines de codage de produits
- Systèmes de codage de produits d'inventaire
- Systèmes à jet d'encre
- Systèmes solaires
- Équipement industriel à jet d'encre
- Équipement d'alimentation électrique
- Équipement de laboratoire médico-légal et de pathologie
- Équipement de communication
- Machines lourdes
Paramètres techniques
| Résistance de contact |
10 mΩ max |
| Structure d'isolation |
500 MΩ à 500VDC |
| Température de fonctionnement |
-40°C ~ +105°C |
| Classe IP |
IP67 (1m / 30min) lorsqu'il est accouplé |
| Matériau du moule |
PA66 |
| Matériau du contact/borne |
Laiton plaqué or |
| Matériau du joint |
Silicone |
Paramètres de fonctionnement
| Tension nominale |
300VAC max |
| Intensité nominale |
5A max |
| Diamètre extérieur minimum du fil |
3,0 mm ~ 6,0 mm |
| Diamètre extérieur maximum du fil |
8,0 mm ~ 10,0 mm |
| Section transversale maximale du câble |
0,5 mm² ~ 2,5 mm² |
Spécifications de conception
