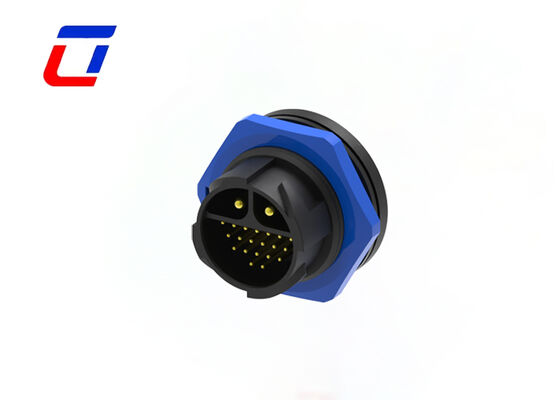

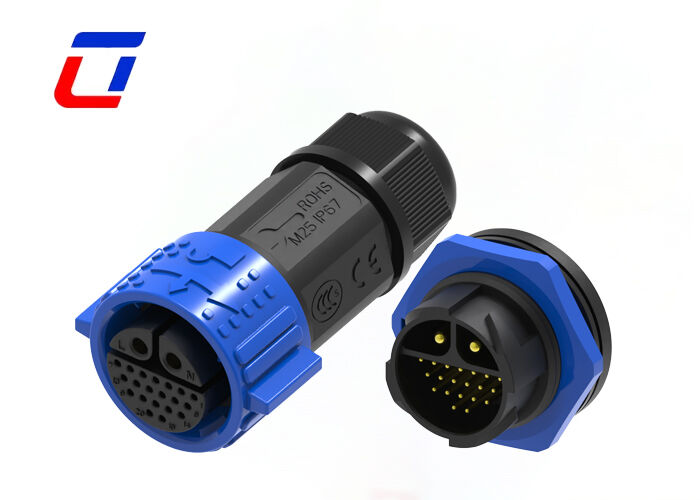

M25 Waterproof Aviation Connector Push Pull 300V Multi Pin 2+20 Pin Connector

M25 Waterproof Aviation Connector Push Pull 300V Multi Pin 2+20 Pin Connector

  • M25 Waterproof Aviation Connector Push Pull 300V Multi Pin 2+20 Pin Connector
  • M25 Waterproof Aviation Connector Push Pull 300V Multi Pin 2+20 Pin Connector
  • M25 Waterproof Aviation Connector Push Pull 300V Multi Pin 2+20 Pin Connector
M25 Waterproof Aviation Connector Push Pull 300V Multi Pin 2+20 Pin Connector
Détails sur le produit:
Lieu d'origine: Chine
Nom de marque: Ulinkcon
Certification: CE/Rohs/TUV/UL
Numéro de modèle: M25
Conditions de paiement et expédition:
Quantité de commande min: Négociation
Prix: Négociable
Détails d'emballage: Boîte
Délai de livraison: 5 à 8 jours ouvrables
Conditions de paiement: T/T,D/A,D/P,MoneyGram,L/C
Capacité d'approvisionnement: 100000 paires par mois
Contact
Description de produit détaillée
Indice d'étanchéité: IP67 Nombre de broches: Connecteur étanche 22 broches
Plage de température: -40 ℃ ~ + 105 ℃ Couleur: Rouge/Bleu/Vert
Indice de résistance aux flammes: UL94-V0 Matériel de contact: Laiton Plaqué Or
Mettre en évidence:

M25 waterproof aviation connector

,

300V multi pin connector

,

2+20 pin waterproof connector

M25 Waterproof Aviation Connector Push Pull 300V Multi Pin 2+20 Pin Connector
Signal and Power Multi Connector Solution
Designed for synchronous transmission of power and multi-channel data in industrial equipment, the M25 2+20 Pin Waterproof Multi-Connector (300V Wire-to-Board Type) features an integrated design that solves complex connection problems in industrial scenarios. With functional partitioning of 2-pin power supply and 20-pin data transmission, combined with M25 high-sealing interface technology, this connector is ideal for outdoor intelligent sorting, large-scale environmental monitoring, industrial robot end effectors, new energy BMS, and other equipment applications.
Advanced Design Features
The M25 circular structure incorporates independent insulating chambers that physically separate the 2-pin power channel from the 20-pin data channel. Rated for 300V operation to meet industrial power requirements, the design eliminates signal interference. The quick-lock docking mechanism requires no tools and achieves automatic locking with one-second insertion for maximum efficiency. This ensures stable power output and accurate multi-channel data collection in harsh outdoor conditions including humidity, dust, and vibration.
Application Industries
  • Communications Applications
  • Product Coding Machines
  • Inventory Product Coding
  • Inkjet Systems
  • Solar Systems
  • Industrial Inkjet Equipment
  • Electric Power Equipment
  • Laboratory Forensic & Pathology Equipment
  • Communications Equipment
  • Heavy Machinery
Main Features
  • Field assembly version cable to board
  • Cable assembly service available
  • Quick lock fast release structure
  • Waterproof rated for most outdoor applications
  • Power and signal in one integrated set
  • 2-pin power + 20-pin signal arrangement
Electrical Parameters
Number of Poles 22-pin wire to board connector
Current Rating 20A + 5A
Voltage Rating 300VAC max
Durability Voltage 2500VAC @ 60 s
Technical Parameters
Contact Resistance 10 mΩ max
Insulation Structure 500 MΩ at 500VDC
Operating Temperature -40°C ~ +105°C
IP Class IP67 (1m / 30min)
Mold Material PA66
Contact/Terminal Material Gold Plated Brass
Seal Material Silicone
Operation Parameters
Voltage Rating 600VAC max
Current Rating 40A max
Min Wire Size OD 6.5mm ~ 10mm
Max Wire Size OD 10.5mm ~ 18mm
Max Cable Cross Section Area 0.5mm² ~ 6.0mm²
Product Configuration
M25 Waterproof Aviation Connector Push Pull 300V Multi Pin 2+20 Pin Connector 0
Product Dimension
M25 Waterproof Aviation Connector Push Pull 300V Multi Pin 2+20 Pin Connector 1
More Technical Details
M25 Waterproof Aviation Connector Push Pull 300V Multi Pin 2+20 Pin Connector 2
Frequently Asked Questions
What is rated voltage?
Rated voltage, also known as operating voltage, depends primarily on the connector insulation material used and the spacing between contact sizes. Some components or devices may not function properly when operated below their rated voltage specifications.
Do you support product customization?
Yes, customization is available for specifications, colors, logos, and packaging. Please provide your detailed requirements, and we will quote accordingly with a sample confirmation process.
How to track my shipment?
Once the goods are shipped, we will send you the tracking number and logistics platform link. You can track the real-time status online or contact our team for updates.
