Name: Connecteur de câble étanche M25 3+13 broches, meilleurs connecteurs multipoints à verrouillage rapide
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M25
Availability: InStock

Aperçu Produits Prise imperméable de prise

Connecteur de câble étanche M25 3+13 broches, meilleurs connecteurs multipoints à verrouillage rapide

Détails sur le produit:

Lieu d'origine:	Chine
Nom de marque:	Ulinkcon
Certification:	CE/Rohs
Numéro de modèle:	M25

Conditions de paiement et expédition:

Quantité de commande min:	Négociation
Prix:	Négociable
Détails d'emballage:	Boîte
Délai de livraison:	5 à 8 jours ouvrables
Conditions de paiement:	T/T,D/A,D/P,MoneyGram,L/C
Capacité d'approvisionnement:	100000 paires par mois

Contact

Description de produit détaillée

Nombre de broches:	3+13PIN	Actuel:	15A+5A
Indice d'étanchéité:	IP67	Plage de température:	-40 ℃ ~ + 105 ℃
Indice de résistance aux flammes:	UL94-V0	Matériel de contact:	Laiton Plaqué Or
Mettre en évidence:	Connecteur de câble imperméable M25 , Connecteur à verrouillage rapide 3+13 broches , une prise de prise étanche à plusieurs broches

Connecteur de câble étanche M25 3+13 broches

Connecteurs multi-broches à verrouillage par bouton-poussoir avancés, dotés d'un mécanisme de verrouillage rapide et d'un indice d'étanchéité IP67 pour une transmission fiable des données et de l'alimentation.

Principales caractéristiques

Système de libération rapide à verrouillage par bouton-poussoir pour une connexion facile
Configurations multi-cœurs : 2 broches, 3 broches, 4 broches, 5 broches, 3+2 broches, 3+3 broches, 3+9 broches, 3+13 broches et 2+20 broches
Versions d'assemblage sur site disponibles pour les applications fil à fil et fil à carte
Conçu pour un fonctionnement continu de 20 A
Services d'assemblage de câbles personnalisés disponibles
Personnalisation OEM/ODM bienvenue

Aperçu du produit

Ce connecteur multi-broches M25 3+13 broches est doté d'une technologie de bornes plaquées or avancée qui améliore considérablement la conductivité tout en offrant une résistance supérieure à l'oxydation et à la corrosion pour une durée de vie prolongée en extérieur. Conçu pour répondre aux exigences d'alimentation et de transmission de signaux doubles pour les appareils de moyenne puissance avec des paramètres électriques de 30A/300V, le connecteur utilise une conception d'accouplement mâle-femelle compatible avec les configurations de montage sur panneau pour une installation flexible dans divers scénarios d'assemblage.

La structure étanche intégrée résiste efficacement à l'érosion par la pluie, l'humidité et la poussière, assurant un fonctionnement stable dans les environnements extérieurs difficiles. La conception de circuit indépendante à 3+13 broches permet la transmission simultanée "alimentation + multi-signaux", tandis que la conception hautement intégrée simplifie les interfaces d'équipement, ce qui la rend idéale pour les applications à espace limité.

Spécifications techniques

Système de connecteur	Câble à carte
Scellable	Oui
Le connecteur et le contact se terminent sur	Fil et câble
Type de connecteur circulaire	Fiche, Réceptacle
Type de coque	Coque en plastique
Type de produit	Kit de connecteur
Nombre de positions	3+13
Nombre de positions de signal	13
Contacts préchargés	Oui
Tension de fonctionnement (VAC/VDC)	300V max.
Matériau de la coque	PA66
Matériau d'isolation	Thermoplastique à faible risque d'incendie
Hermétiquement scellé	Oui
Protection environnementale	Scellé en élastomère, hermétiquement scellé
Intensité nominale des contacts	15A max.
Type de contact	Broche-Douille
Type de montage du connecteur	Montage sur câble (suspendu)
Alignement d'accouplement	Clé
Taille du fil (AWG)	20AWG, 18AWG, 16AWG, 14AWG
Température de fonctionnement	-40°C à 105°C
Indice IP	IP67 (Eau et poussière)
Indice d'inflammabilité UL	UL 94V-0

Secteurs d'application

Équipement de communication
Machines de codage de produits
Systèmes de codage de produits d'inventaire
Systèmes à jet d'encre
Systèmes d'énergie solaire
Équipement industriel à jet d'encre
Équipement électrique
Équipement de laboratoire médico-légal et de pathologie
Machines lourdes

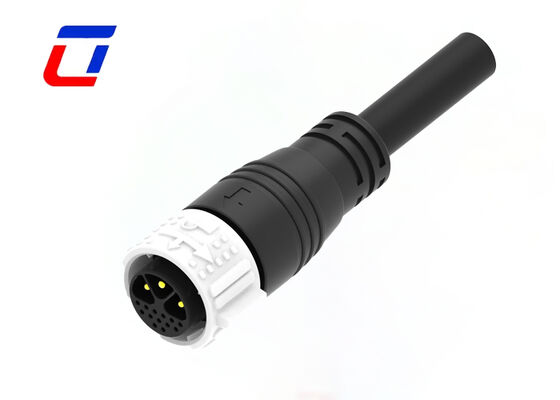

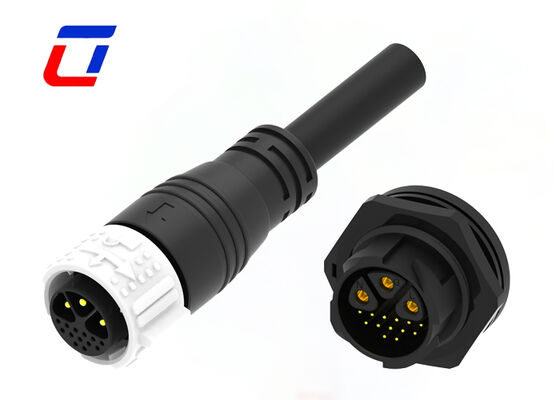

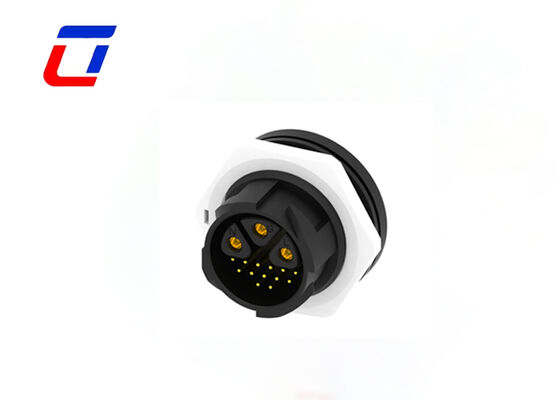

Images du produit

Foire aux questions

Quelle est la tension nominale ?

La tension nominale, également appelée tension de fonctionnement, dépend principalement du matériau d'isolation du connecteur et de l'espacement entre les tailles de contact. Certains composants ou appareils peuvent ne pas fonctionner correctement lorsqu'ils sont utilisés en dessous de leurs spécifications de tension nominale.

Comment puis-je passer une commande ? Quel est le processus ?

Le processus de commande est simple : 1) Confirmer les détails du produit et recevoir une facture pro forma (PI) ; 2) Effectuer l'acompte comme convenu ; 3) Nous commençons la production et fournissons des mises à jour de l'avancement ; 4) Payer le solde avant l'expédition ; 5) Nous organisons la livraison et fournissons des informations de suivi.

Vos produits sont-ils certifiés ? Quelles certifications avez-vous ?

Tous nos produits sont certifiés par RoHS, CE et d'autres normes internationales. Des certifications spécifiques (telles que FCC, UL) peuvent être fournies sur demande en fonction des exigences de votre marché cible.
