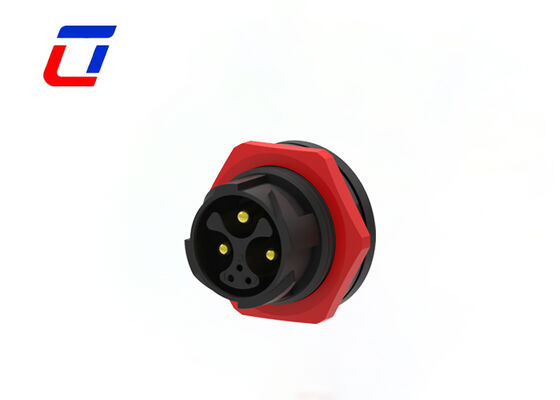

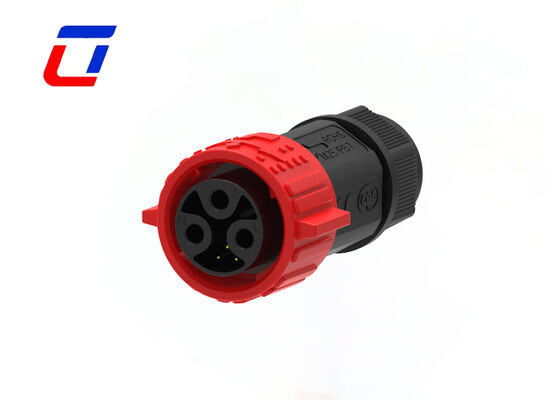

Connecteur LED M25 3+3 broches à verrouillage rapide pour épissure de fils
Connecteurs étanches PA66 fiables M25 3+3 broches IP67 pour montage sur panneau, connecteur circulaire avec prise mâle/femelle à verrouillage rapide 15A
Caractéristiques principales
- Système de libération rapide par pression pour une installation facile
- Options multicœurs : 2 broches, 3 broches, 4 broches, 5 broches, 3+2 broches, 3+3 broches, 3+9 broches, 3+13 broches et 2+20 broches
- Version d'assemblage sur site : options fil à fil et fil à carte
- Courant nominal de 20A pour un fonctionnement de longue durée
- Service d'assemblage de câbles pris en charge, bienvenue à la personnalisation
- OEM/ODM bienvenus
Présentation du produit
Le connecteur M25 3+3 broches est doté d'une conception à double groupe de broches, avec deux groupes de broches nominales à 15A et 5A respectivement, offrant une adaptation de puissance flexible pour les équipements LED. Cette conception répond précisément aux besoins d'épissure de puissance des lampes et modules LED ayant des exigences de puissance différentes, permettant un raccordement rapide des fils sans transfert complexe.
Le système d'épissure à verrouillage rapide permet de connecter et de verrouiller les fils à la main, sans outils, garantissant ainsi commodité et efficacité. Une fois verrouillée, la connexion reste ferme et étanche, résistant efficacement aux tractions et aux vibrations de l'équipement tout en empêchant le détachement et les mauvais contacts pour une alimentation stable des équipements LED.
Avec une performance d'étanchéité élevée IP67, le connecteur présente une structure scellée intégrée avec une bague d'étanchéité en caoutchouc personnalisée qui bloque efficacement la pluie, le sable, l'humidité, les taches d'huile et autres impuretés. Adapté aux environnements extérieurs complexes et humides, il empêche les courts-circuits et les interruptions de courant tout en prolongeant la durée de vie du connecteur et de l'équipement.
Spécifications techniques
| Système de connecteur |
Câble à carte |
| Scellable |
Oui |
| Connecteur et contacts connectés à |
Fil et câble |
| Type de connecteur circulaire |
Fiche, prise |
| Type de boîtier |
Boîtier en plastique |
| Type de produit |
Kit de connecteur |
| Nombre de positions |
3+3 |
| Nombre de positions de signal |
3 |
| Contacts préchargés |
Oui |
| Tension de fonctionnement (VAC) |
600V max. |
| Tension de fonctionnement (VDC) |
600V max. |
| Matériau du boîtier |
PA66 |
| Type de matériau d'isolation du connecteur circulaire |
Thermoplastique à faible risque d'incendie |
| Hermétiquement scellé |
Oui |
| Style d'entrée |
Latéral |
| Type de protection environnementale |
Scellé par élastomère, hermétiquement scellé |
| Matériau du joint torique |
Scellé par élastomère, hermétiquement scellé |
| Protection environnementale |
Oui |
| Courant de contact nominal (max) (A) |
15A max. |
| Type de contact de connecteur circulaire |
Broche-douille |
| Type de montage du connecteur |
Montage sur câble (suspendu) |
| Type d'alignement d'accouplement |
Clé |
| Rétention d'accouplement |
Avec |
| Taille du fil (AWG) |
20AWG, 18AWG, 16AWG, 14AWG |
| Plage de température de fonctionnement (°C) |
-40 ~105°C |
| Niveau d'étanchéité à l'eau IP |
IP67 |
| Niveau d'étanchéité à la poussière IP |
6 |
| Indice d'inflammabilité UL |
UL 94V-0 |
Secteurs d'application
- Application de communication
- Machines d'impression de codage de produits
- Codage de produits d'inventaire
- Systèmes à jet d'encre
- Système solaire
- Équipement industriel à jet d'encre
- Équipement d'alimentation électrique
- Équipement médico-légal et de pathologie de laboratoire
- Équipement de communication
- Machines lourdes
Dimension de production
Détails techniques
Questions fréquemment posées
Quelle est la tension nominale ?
La tension nominale, également appelée tension de fonctionnement, dépend principalement du matériau d'isolation du connecteur utilisé et de l'espacement entre les tailles de contact. Certains composants ou appareils peuvent ne pas fonctionner correctement lorsqu'ils sont utilisés en dessous de leur tension nominale.
Quel est le courant nominal ?
Le courant nominal, également appelé courant de fonctionnement. Lorsqu'ils sont utilisés en dessous du courant nominal avec une tension appropriée, les connecteurs fonctionnent généralement correctement. Lors de la conception du connecteur, les considérations thermiques garantissent que le connecteur répond aux exigences de courant nominal, car le flux de courant génère de la chaleur en raison de la résistance du conducteur et de la résistance de contact.
Comment passer une commande ? Quel est le processus ?
Le processus de commande est simple : 1) Confirmer les détails du produit et obtenir une facture pro forma (PI) ; 2) Effectuer l'acompte convenu ; 3) Nous commençons la production et vous tenons informé de l'avancement ; 4) Payer le solde avant l'expédition ; 5) Organiser la livraison et fournir les informations de suivi.
