Name: M25 2+20 connecteur de câble à pôle à libération rapide IP67
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M25
Availability: InStock

Aperçu Produits Pin Connectors Waterproof multi

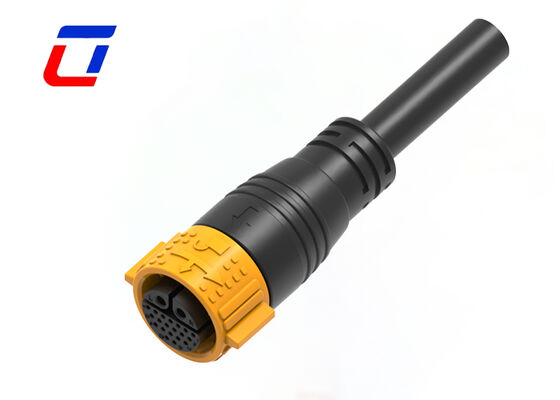

M25 2+20 connecteur de câble à pôle à libération rapide IP67

Détails sur le produit:

Lieu d'origine:	Chine
Nom de marque:	Ulinkcon
Certification:	CE/Rohs/TUV/UL
Numéro de modèle:	M25

Conditions de paiement et expédition:

Quantité de commande min:	Négociation
Prix:	Négociable
Détails d'emballage:	Boîte
Délai de livraison:	5 à 8 jours ouvrables
Conditions de paiement:	T/T,D/A,D/P,MoneyGram,L/C
Capacité d'approvisionnement:	100000 paires par mois

Contact

Description de produit détaillée

Nombre de broches:	Connecteur étanche 22 broches	Matériel de contact:	Laiton Plaqué Or
Plage de température:	-40 ℃ ~ + 105 ℃	Indice d'étanchéité:	IP67
Application:	Panneau solaire	Couleur:	Rouge/Bleu/Vert
Mettre en évidence:	Connecteur solaire étanche M25 , câble à décharge rapide vers le connecteur de carte , connecteurs multi-points IP67

Fil solaire de la libération rapide IP67 de connecteur de câble de M25 2+20 Polonais pour embarquer des connecteurs

Fil du connecteur 2+20 de Pin IP67 20A+5A du signal d'alimentation M25 pour embarquer le connecteur

Présentation du produit

Pin multi des connecteurs M25 2+20 de signal et de puissance imperméabilisent le fil de 300 volts à embarquer

Principales fonctionnalités

Disposition des broches à double circuit 2+20 :Le connecteur adopte une conception de circuit double indépendant avec une disposition divisée à 2+20 broches, séparant clairement les canaux de transmission des signaux d'alimentation et de données. Les 2 broches dédiées sont optimisées pour une transmission haute puissance avec une excellente capacité de transport de courant, tandis que les 20 broches prennent en charge la transmission de signaux de données multicanaux avec de fortes performances anti-interférences.
Interface standard M25 avec verrouillage rapide sans outil :Conforme à l'interface standard M25, il présente une forte compatibilité et correspond à divers composants standard M25. Son mécanisme de verrouillage par poussée sans outil permet une installation en une seconde, et la connexion automatique résistante aux vibrations après le verrouillage empêche toute déconnexion accidentelle et assure une transmission stable.
Conception combinée de puissance et de signal :Ce produit intègre la transmission de l'alimentation et du signal dans un seul connecteur, économisant ainsi de l'espace d'installation et simplifiant le câblage de l'équipement. Il élimine le besoin de connecteurs d'alimentation et de signal séparés, réduisant ainsi la quantité de composants et les coûts d'installation.
Solutions d'assemblage de câbles personnalisées :Ulinkcon propose des solutions personnalisées d'assemblage de câbles pour répondre aux divers besoins des clients. L'équipe personnalise les détails tels que la longueur du câble, le matériau et la définition des broches en fonction des scénarios d'application réels des clients et des paramètres de l'équipement.
Performance fiable dans les environnements difficiles :Optimisé pour les environnements extérieurs et industriels difficiles, le connecteur offre d'excellentes performances d'étanchéité à l'eau et à la poussière pour bloquer les substances nocives. Son matériau de coque de haute qualité est anti-vieillissement et résistant à la corrosion, garantissant un fonctionnement stable à long terme.

Secteurs d'application

Équipement de communication
Machines de codage de produits et systèmes à jet d'encre
Systèmes solaires
Équipement électrique
Équipement de laboratoire médico-légal et de pathologie
Machinerie lourde
Équipement industriel à jet d'encre

Spécifications techniques

Paramètres électriques

Nombre de pôles	Connecteur fil à carte 22 broches
Note actuelle	20A +5A
Tension nominale	300 VCA maximum
Tension de durabilité	2 500 VCA à 60 s

Paramètres techniques

Résistance des contacts	10 mΩ maximum
Structure d'isolation	500 MΩ à 500 V CC
Température de fonctionnement	-40°C ~ +105°C
Classe IP	IP67 (1m/30min)
Matériau du moule	PA66
Matériel de contact/borne	Laiton Plaqué Or
Matériau du joint	Silicone

Paramètres de fonctionnement

Tension nominale	600 VCA maximum
Note actuelle	40A maximum
Taille minimale du fil OD	6,5 mm ~ 10 mm
Taille maximale du fil OD	10,5 mm ~ 18 mm
Zone de section transversale maximale du câble	0,5 mm² ~ 6,0 mm²

Configuration du produit

Dimension du produit

Détails techniques

Foire aux questions

Qu'est-ce que la tension nominale ?

La tension nominale, également appelée tension de fonctionnement, dépend du matériau d'isolation du connecteur utilisé et de l'espacement entre les tailles de contact. Certains composants ou appareils peuvent ne pas fonctionner correctement en dessous de leur tension nominale.

Y a-t-il une réduction pour les commandes en grande quantité ?

Oui, nous offrons des remises échelonnées pour les commandes groupées. Plus vous commandez, plus le prix est compétitif. Veuillez nous informer de votre quantité attendue pour un devis personnalisé.

Comment suivre mon envoi ?

Une fois les marchandises expédiées, nous fournissons des numéros de suivi et des liens vers des plateformes logistiques. Vous pouvez suivre le statut en temps réel en ligne ou contacter notre équipe pour obtenir des mises à jour.
